Bedienungsanleitung für elektronische Trefferanzeige SETA SCORE10
Schritt 6 -
Seta Score 10 ist fertig aufgebaut.

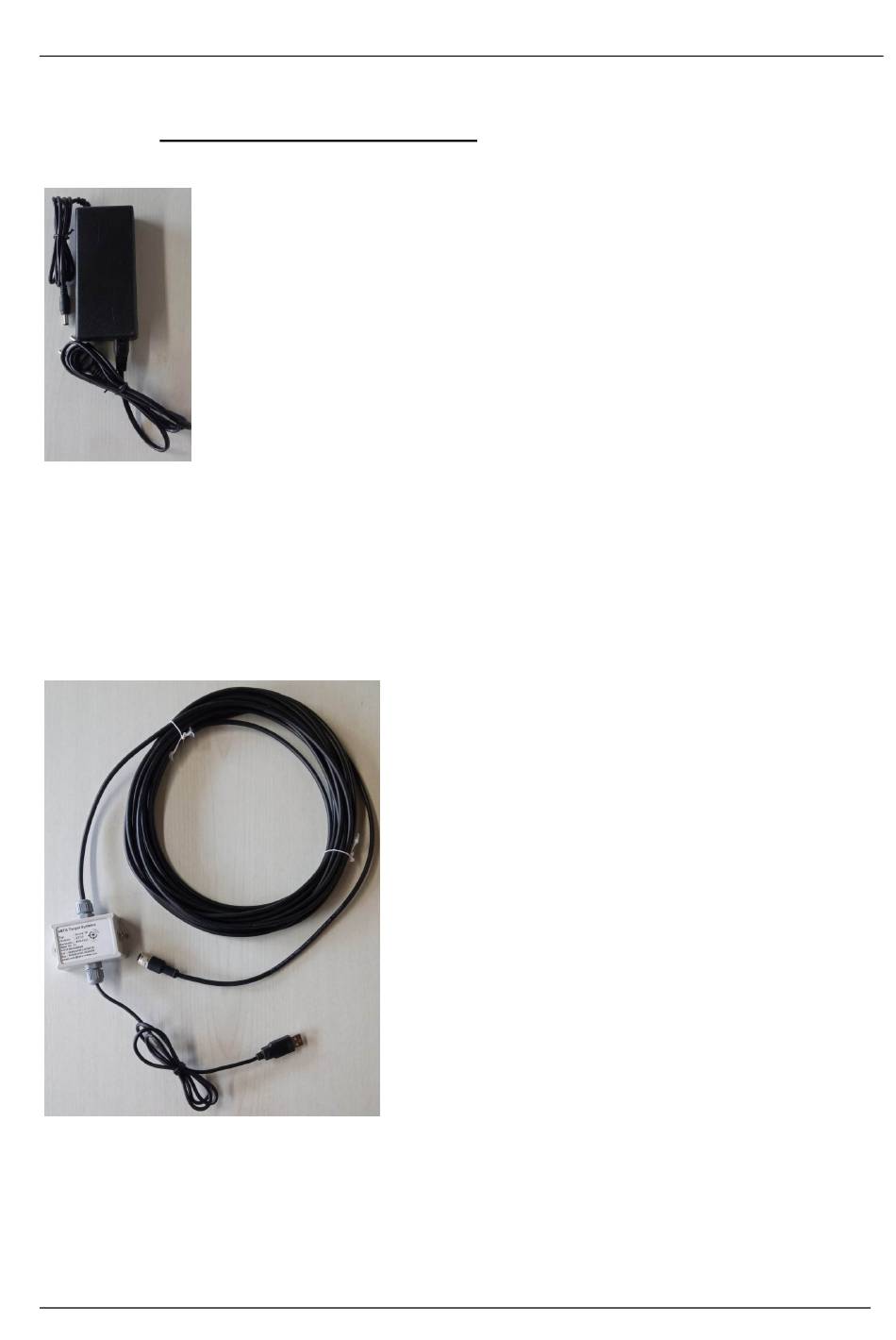

Verbinden Sie das mitgelieferte Netzteil (24VDC, 2Amp) mit der Steckdose.
Verbindungsleitungen
Verbinden Sie nun die Schnittstelle an das Messsystem über das Verbindungskabel mit dem
M12 Industriesteckverbinder (Standartmäßig befinden sich an der Schnittstelle 10m und am
Stand 5m Leitung, auf Wunsch können auch andere Längen gefertigt werden. Für die Verbin-
dung zwischen Ziel und der Schnittstelle sollten nur Leitungen von uns verwendet werden da es
ansonsten zu Störungen und Fehlern kommen kann.
Schnittstelle
Der Schnittstelle wird von uns fertig montiert geliefert, der M12 Industriesteckverbinder dient zur
Verbindung zum Messrahmen. Der USB Abgang ist mit dem Rechner bzw. Tablett zu verbin-
den. Der Klinkenanschluss des Netzteiles dient zur Spannungsversorgung (24VDC/2A).
11
638_0416
