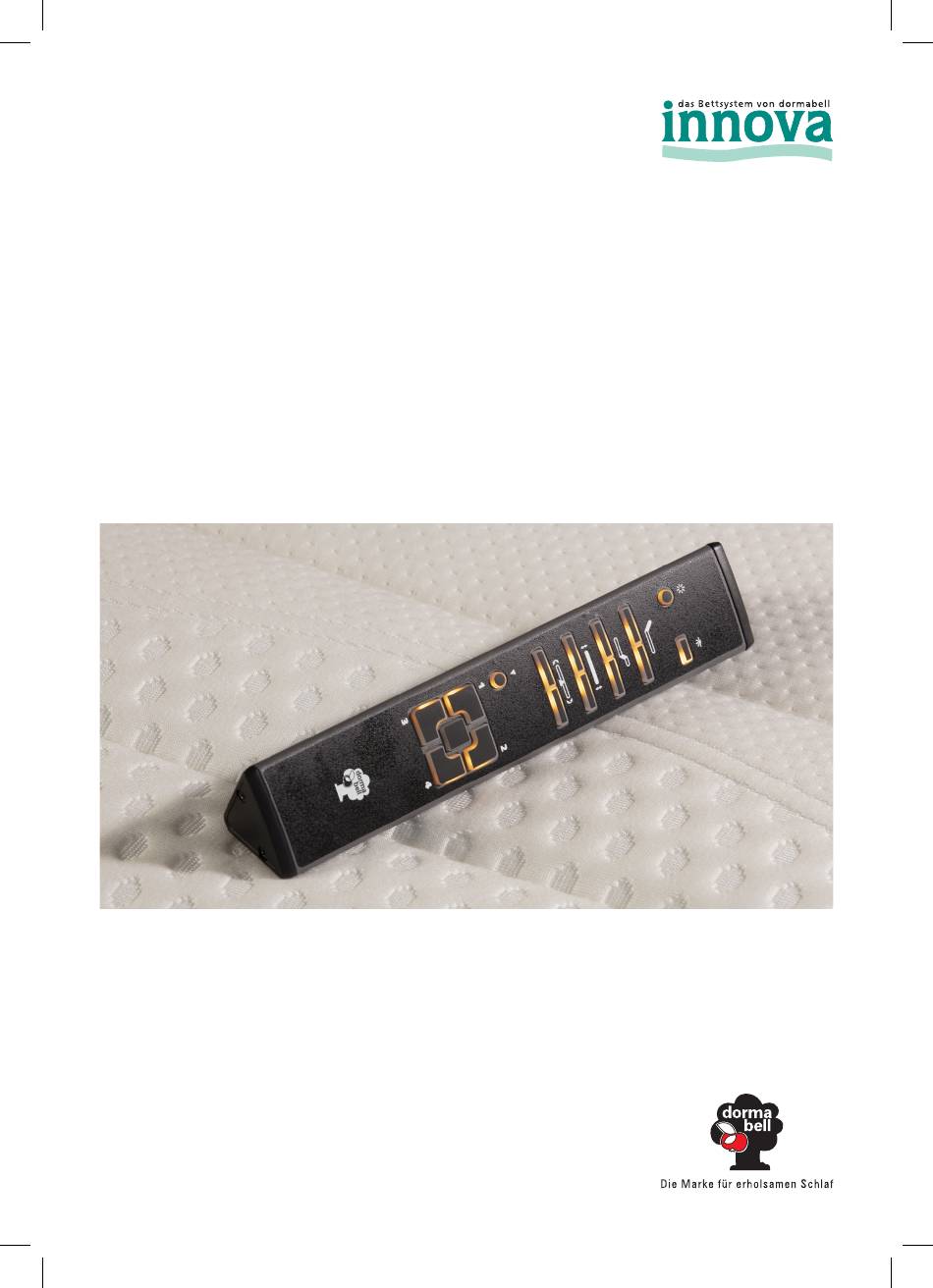

- Seite 1 Bedienungsanleitung dormabell Innova Akku & dormabell Innova M2 (Akku) mit Hebelift Vorbemerkung: Bei unsachgemäßem Gebrauch wird keine Verantwortung und Haftung übernommen. Die gängigen Unfallverhütungsvorschriften zur Bedienung elektrischer Geräte sind zu beachten.
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bestimmungsgemäße Verwendung Bei dem Produkt handelt es sich um eine Unterfederung und einer Kombination aus Unter- Keine Bedienung durch Kinder sowie Personen mit verringerten federung mit Hebelift. Das Produkt ist ausschließlich als eine solche zu verwenden. Es dient physischen, sensorischen oder mentalen Fähigkeiten. also als Einlage im Bett zur Unterstützung der Matratze. -
Seite 3: Inhaltsverzeichnis
Herzlichen Glückwunsch! 1. Aufbau und Inbetriebnahme Unterfederung Mit einer Unterfederung dormabell Innova haben Sie sich für ein Die Akku-Technik ermöglicht eine komplette Entkoppelung vom Stromnetz und verhindert erstklassiges Produkt entschieden. somit elektrische Wechselfelder. In diesem Produkt steckt das Know-how aus vielen Jahrzehnten Forschung und Entwicklung, innovative Technologien und jede Menge Liebe zum Detail. -
Seite 4: Motorische Verstellung Unterfederung

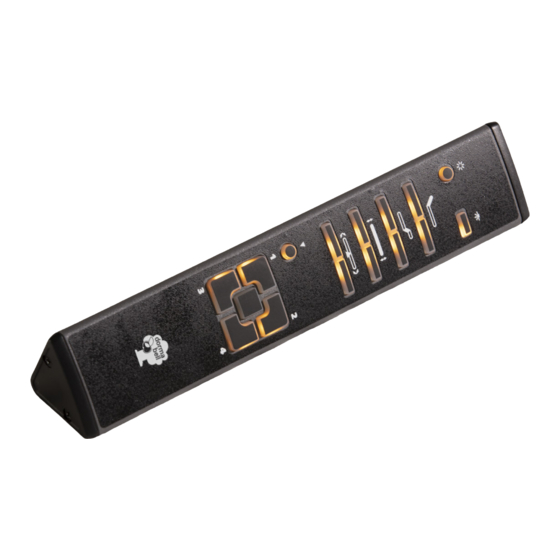

2. Motorische Verstellung Unterfederung 2.1 Handsender bedienen 2.1.1 Memory-Positionen abspeichern Bringen Sie die Unterfederung zunächst in die Ausgangsstellung (alles abgesenkt). Stellen Sie die gewünschte Position ein. Benutzen Sie dafür die Einzel-Bewegungs- tasten. Bettunterleuchtung An/Aus Taschenlampe An/Aus Betätigen Sie die Speichern-Taste 3x kurz hintereinander (die Taste wird beleuchtet). -
Seite 5: Befestigung Handsenderhalter
3. Befestigung Handsenderhalter 4. Wartung Batterien im Handsender tauschen Bringen Sie den Handschalterhalter an der gewünschten Position an Ihrem 3 St. Bettgestell an. Der Ladeanschluss kann in den Hand- schalterhalter eingeführt werden. Die Länge des Kabels ist dabei nach 1. Entfernen Sie den Deckel des 2. -
Seite 6: Aufbau Und Inbetriebnahme Hebelift
5. Aufbau und Inbetriebnahme Hebelift 5.1 Aufbau 1. Bei Verwendung des Lifters dormabell Innova in einer Bettumran- 2. Stellen Sie den Hebelift in die Positionierungsbleche. dung sind als erstes die Positionierungsbleche zu montieren. Ver- wenden Sie zur Befestigung die mitgelieferten 4,5 x 13 Schrauben. - Seite 7 5.2 Inbetriebnahme 4. Montage seitlicher Matratzenbügel Befestigen Sie die seitlichen Matratzenbügel Verbinden Sie die beiden Antriebe des Hebelifters, wie in der Abb. mit den mitgelieferten Schrauben an der zu sehen, mit der Steuerung der Unterfederung. Unterfederung. An den entsprechenden Montagestellen sind Vorbohrungen an der Unterfederung vorhanden.
-
Seite 8: Akku Aufladen
Ausführung Hebelift ohne Akku Ausführung Hebelift mit Akku 1. Verbinden Sie die Steuerung mit dem Netzteil. 1. Verbinden Sie den Akku mit der Steuerung. Der Lifter ist nun einsatzbereit. 2. Verlegen Sie das Stromkabel so, dass eine Beschädigung 2. Verlegen Sie das Stromkabel so, dass eine Beschädigung im Gebrauch ausgeschlossen ist. -
Seite 9: Motorische Verstellung Hebelift
6. Motorische Verstellung Hebelift 6.1 Motorische Verstellung der Unterfederung mit Hebelift 6.1.1 Memory-Positionen abspeichern Bringen Sie die Unterfederung zunächst in die Ausgangsstellung (alles abgesenkt). Stellen Sie die gewünschte Position ein. Benutzen Sie dafür die Einzel-Bewegungs- tasten. Bettunterleuchtung An/Aus Taschenlampe An/Aus Betätigen Sie die Speichern-Taste 3x kurz hintereinander (die Taste wird beleuchtet). -
Seite 10: Fehler Beheben
7. Fehler beheben Unterfederung ist ohne Funktion – bei Version ohne Akku Handsender ist ohne Funktion Ursache Abhilfe Ursache Abhilfe Netzstecker ist nicht eingesteckt. Netzstecker in Steckdose einstecken. Batterien des Handsenders sind Die Batterien müssen gewechselt werden, bzw. korrekt einge- leer oder nicht richtig eingelegt (die legt werden. -
Seite 11: Technische Zeichnungen
Mindestmaße Bettseite mind. 200 cm max. 14 cm mind. 5 cm 3,5 cm max. Breite der Auflageleiste 170 cm dormabell Innova mit Hebelifter Neigung beidseitig max. 3° 3,5 cm max. Breite der Auflageleiste 1700 (für Version 190) Lattenrost mind. 5 cm mind. -
Seite 12: Technische Daten
9. Technische Daten 10. EU-Konformitätserklärung – Eingangsspannung: 100-240 V, 50-60 Hz, max. 2,0 A EU-Konformitätserklärung – Aussetzbetrieb: 2 min. / 18 min. – Anzahl Motoren: 2 - 4 – Bauart der Motoren: 29 V DC – Standby-Leistung im Netzbetrieb: < 0,5 W –... -
Seite 13: Wichtige Information
Wichtige Information! • Diese Anleitung für den späteren Gebrauch aufbewahren. • Technische Änderungen behalten wir uns vor. Für Druckfehler und Irrtümer keine Haftung. Hergestellt von: Rössle & Wanner GmbH Ulrichstraße 102 72116 Mössingen Deutschland | Germany | Allemagne | Duitsland...
