HARTING Han 1A Montageanleitung

Han GigaBit
Han ® 1A Montageanleitung
®
System-Darstellung
① Tüllengehäuse /
Kabeladapter
② Kontakte
③ Kontakt-Einsätze
a) Schraubanschluss
b) Crimpanschluss
c) Crimpanschluss
④ Verriegelung
a) Verriegelungsbügel
b) Rastverrieglung
⑤ Anbaugehäuse
a) gerade
b) gewinkelt
⑥ Zubehör
a) Montagerahmen
b) Einzeladerdichtung
c) Zugentlastung
Alle technischen Angaben entsprechen dem Stand der Entwicklung zum Zeitpunkt der Publikation ·HARTING behält sich vor, jederzeit und ohne Begründung Änderungen vorzunehmen.
HARTING Electric GmbH & Co KG, 32339 Espelkamp, Germany ·Kontaktdaten und andere Sprachversionen siehe www.HARTING.com
mit Schirmung
Überblick Produktreihe

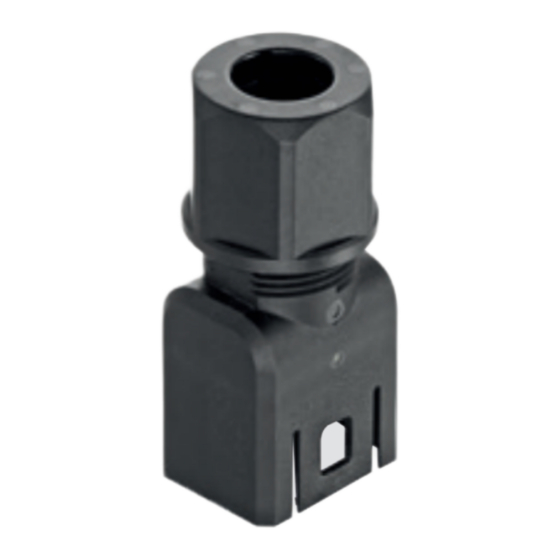

Kabeladapter
09 10 000 0400
2+PE Schraub­
Kontakteinsätze
anschluss
Stift mit Verrastung 09 10 002 2600
Buchse mit Verrastung 09 10 002 2700
Stift Verriegelungsbügel 09 10 002 2605
Buchse Verriegelungsbügel 09 10 002 2705
Kontakteinsätze 5+PE Crimp
Stift mit Verrastung 09 10 005 3000
Buchse mit Verrastung 09 10 005 3100
Stift Verriegelungsbügel 09 10 005 3005
Buchse Verriegelungsbügel 09 10 005 3105
Anbaugehäuse, Anbaugehäuse, Montage­
gerade gewinkelt
09 10 000 0300 09 10 000 0800 09 10 000 9907 09 10 0XX 990X 09 10 000 5300 09 10 000 5200
3+PE Schraub­
3+PE Crimp Shielded
anschluss
09 10 003 2600 09 10 003 3000
09 10 003 2700 09 10 003 3100
09 10 003 2605 09 10 003 3005
09 10 003 2705 09 10 003 3105
12 Crimp
09 10 012 3000 09 10 004 3000
09 10 012 3100 09 10 004 3100
09 10 012 3005 09 10 004 3005
09 10 012 3105 09 10 004 3105
Einzelader­
Zugentlastung
rahmen dichtung
3+PE Crimp
09 10 003 3200
09 10 003 3300
09 10 003 3205
09 10 003 3305
Cat. 5 Cat. 6
A
09 10 008 3000
09 10 008 3100
09 10 008 3005
09 10 008 3105
Verriegelungs­ Farbige Kodier­
bügel elemente
09 10 000
9901...9905
2020-01-22
