Originalbetriebsanleitung
LIPCO GmbH
Am Fuchsgraben 5b
D-77880 Sasbach
Tel.
+49 7841 6348-0
Fax
+49 7841 6348-300
E-mail
mail@lipco.com
Web
www.lipco.com
Geräteträger « Chronos »
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lipco Chronos

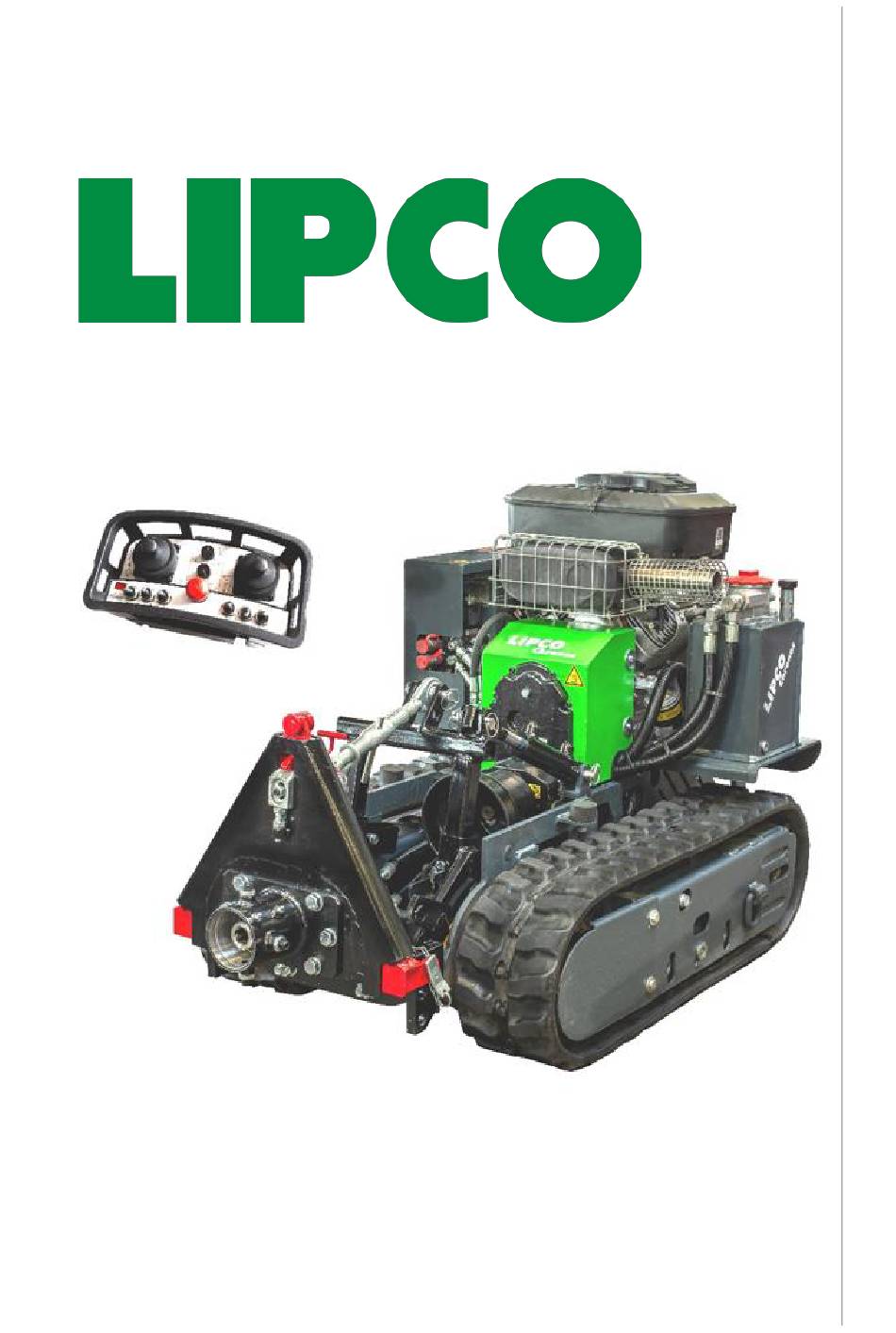

  • Seite 1 Originalbetriebsanleitung Geräteträger « Chronos » LIPCO GmbH Am Fuchsgraben 5b D-77880 Sasbach Tel. +49 7841 6348-0 +49 7841 6348-300 E-mail mail@lipco.com www.lipco.com...

  • Seite 2: Inhaltsverzeichnis

    Wechsel Motoröl und Ölfilter ........... 43 Prüfung Kettenspannung ............45 Hydraulikfilter Wechsel ............46 Hydraulikölwechsel ..............47 Schmierstellen ................ 48 Reinigung ................48 Technische Daten ..............49 36.1. Aufbau der Maschine .............. 52 2 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 3 Betriebsanleitung Geräteträger « Chronos » Arbeiten mit dem GT « Chronos » .......... 56 Zapfwelle ................. 57 Starten des Motors ..............59 Vorwärts-/Rückwärts Fahren ..........61 Richtungsänderung nach links / rechts ........61 Einstellen der Geschwindigkeit ..........61 Lenkungspotentiometer ............62 Kupplungsdreieck heben und senken ........

  • Seite 4: Einleitung

    Ort bietet Ihnen, bzw. dem Anwender des Gerätes, ein umfas- sendes Nachschlagewerk. Anmerkung: Die in dieser Bedienungsanleitung enthaltenen Abbildungen, Be- schreibungen und Daten sind nicht verbindlich. Die Firma LIPCO hält sich das Recht vor, jederzeit und ohne Ankündigung, Änderungen vorzunehmen. 4 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 5: Allgemeine Garantiebedingungen

    Maschinennummer angeben, verwenden Sie hierfür un- sere Garantieantragsformulare. • Die Garantie auf Schläuche ist auf 12 Monate begrenzt und schließt Schläuche, die durch einen externen/äußerlichen Scha- den beschädigt wurden, aus. 5 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 6 Kontakt aufgenommen werden. • Bei verspäteten Eingriffen oder Fehlbedienungen übernimmt LIPCO keinerlei Verantwortung. Zudem übernimmt LIPCO keiner- lei Garantieleistungen, wenn ungeschultes oder nicht befugtes Personal einen Schaden an der Maschine verursacht. 6 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 7 Nicht originale Teile können die Sicherheit der Maschine als auch des Bedieners ernsthaft beein- flussen. LIPCO GmbH übernimmt keine Haftung für resultierende Maschinenausfälle oder Personenschäden, die durch nicht origi- nale Teile entstanden sind 7 - 80...

  • Seite 8: Haftung

    Bei außergewöhnlichen Ereignissen ( Naturkatastrophen ) auch bei korrekten bedienen der Maschine. • Falls ein technischer Defekt zu einem Unfall führt, so muss der Eigentümer beweisen, dass das Teil schon vor dem Unfall defekt war. 8 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 9: Angaben Zum Gerät

    4. Angaben zum Gerät Das Typenschild der Maschine befindet sich an der Rückseite. Wichtig : Bei Ersatzteilbestellungen oder Fragen zum Gerät notieren Sie sich bitte den Gerätetyp & Herstellernummer sowie die Betriebsstunden. 9 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 10: Betriebsstundenzähler ( Moto-Timer)

    - Permanente Anzeige der gesamten Betriebsstunden, nicht resetbar. - Motorendrehzahl - Anzeigenbereich: 0,1 – 99.9999 h - Auflösung: 1/10h=6min - Integrierte Batterie (3V-Li-Mn02), Lebensdauer ca. 8 Jahre. Batterie kann nicht getauscht werden. 10 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 11: Bestimmungsgemäße Verwendung

    GT « Chronos » muss vor der Inbetriebnahme des Gerätes an einer Einweisung von LIPCO oder eines Händlers teilgenommen haben. • Sollte der zukünftige Fahrer des Gerätes dies nicht getan haben erlöschen sämtliche Ansprüche. 11 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 12: Zu Vermeidende Nutzungsarten

    Garantieanspruch besteht. Gefahrenhinweis: Bei unsachgemäßer Verwendung der Maschine, besteht die Gefahr des Kip- pens oder Versagen der gleichen, was zu einer Gefahr für den Betreiber durch Verletzungen oder den Tod führen kann. 12 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 13: Bedienung

    Mulchers zu gewährleisten. Geräte nur mit den vorge- schriebenen Vorrichtungen befestigen. Raupe nur in Betrieb nehmen, wenn alle Schutzvorrichtungen an- gebracht und in Schutzstellung sind. Es dürfen nur LIPCO -Anbaugeräte verwendet werden, bei Fremdanbauten übernimmt LIPCO keine Haftung • Fernbedienung Die Steuerung des GT «...
  • Seite 14 Drogen oder Alkohol. Der Konsum von Alkohol oder Drogen, kann Ihr Konzentrations- und Koordinationsvermögen beeinträchtigen, dies kann die sichere Verwendung des Gerätes vermindern. Bei der Einnahme von Medikamenten, ist die Freigabe zur Bedienung des Gerätes mit dem Arzt abzuklären. 14 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 15: Bedienung

    Geräte nur mit vorgeschriebenen Vorrichtungen befestigen. Sämt- liche Arbeiten an Maschine und Anbaugeräten dürfen nur bei aus- geschaltetem Motor vorgenommen werden. Für Fremdanbauten übernimmt die LIPCO keine Haftung ! • Elektrische Anlage Bei Arbeiten an der elektrischen Anlage grundsätzlich Batterie (Mi- nuspol) abklemmen.

  • Seite 16: Hydraulikanlage

    Falls Störungen auftreten, sofort die LIPCO oder Ihren Händler benachrichtigen. Bei allen Funktionsstörungen an der Lenkung und der Bremse, muss die Raupe sofort stillgelegt werden! Störungen umgehend beseitigen lassen! 16 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 17: Sicherheitshinweise

    Bediener, im unmittelbaren Zugriff! Falls Sie irgendeine Information dieses Sicherheitsdatenblattes oder der produktspezifischen Montage- oder Betriebsanleitung nicht verstehen, wenden Sie sich bitte an ihren Händler oder direkt an LIPCO! 17 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 18: Warn- Und Hinweisschilder

    Gefahr durch fortschleudernde Teile bei laufendem Motor Sicherheitsabstand halten. Bei laufendem Motor niemals Schutzeinrichtungen öffnen oder entfernen. Maschine vor dem Abstellen mit Unterlegkeil vor unbeabsichtigtem Wegrollen Sichern. Genügend abstand von heißen Flächen halten 18 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 19 Geräteträger « Chronos » Maßnahmen zur Vermeidung von Gefahr Tragen Sie einen Gehörschutz Tragen Sie Kopfschutz Tragen Sie einen Gehörschutz Tragen Sie Sicherheitsschuhe. Tragen Sie Schutzhandschuhe Tragen Sie eng anliegende Kleidung Tragen Sie Gesichtsschutz 19 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 20 Rotierende Messer Federspannung bei Aus/Stopp Keilriemenspannrolle Sturzgefahr ÖL Gefahr durch Schnell umherfliegende Teile Stufenlos verstellbar Langsam Quetschpunkt Mähmesser Mähmesser Stundenzähler einschalten Auswurfseite: Gefahr für anwesende Mähmaschine Personen, ausschalten umhergeschleuderte Objekte. CE Symbol 20 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 21: Allgemeine Informationen Zu Wartung Und Pflege

    • Verzögern Sie niemals Reparaturarbeiten. • Übertragen Sie die Reparaturarbeiten nur spezialisiertem oder au- torisiertem Personal. • Überprüfen Sie stets alle Sicherheitsnormen, auch wenn Sie alle Elemente und Manöver sehr gut kennen. 21 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 22 Sie nicht Abgasen, Staub oder sonstigem ausgeworfenen Gut ausgesetzt werden. Benutzen Sie die Maschine nicht, wenn sie nicht sichtbar ist (Hü- gel, Gebäude, hohes Gras, usw.). Ein vollständiger Sichtkontakt zum Gerät muss stets gewährleistet sein. 22 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 23: Einlaufen Und Wartung Der Maschien In Den Ersten Stunden

    Sämtlich Schläuche und deren Verbindungen prüfen und ggf. nachziehen Gummiketten in den ersten Stunden mehrmals überprüfen und Nachspannen. Verschraubungen prüfen und ggf. nachziehen. Weiter Wartungsintervalle entnehmen Sie bitte der beigefügten In- tervall Tabelle!! 23 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 24: Wartungsintervalle Motor

    Beim Auswechseln der Ölfilter sollte das Öl auf Abrieb hin überprüft werden. Sollten Sie Abrieb im Öl feststellen, so muss zuerst die Ursache gefunden und anschließend der Schaden behoben werden, bevor die Maschine wieder in Betrieb genommen werden darf.. 24 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 25: Wartungsintervalle Sonstiger Komponenten

    Kette vollständig entspannen Kettenspanner Funktion prüfen Sichtkontrolle Undichtigkeit Verbindungen auf Festigkeit prüfen Hydraulik Hydraulikölstand prüfen Hydraulik Hydrauliköl wechsel + Hydraulikölfilter Getriebe Ölwechsel Filter oder alle 6 Monate 25 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 26: Wartung

    Da die Maschine in der Regel mit Wasser, Sand, Erdreich, usw. in Berührung kommt, ist eine regelmäßige Schmierung gewisser Kom- ponenten erforderlich. Dies ist nicht nur für eine lange Lebensdauer GT « Chronos », sondern auch zur Minimierung ihrer Betriebskos- ten erforderlich. 26 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 27: Motoröl

    Richten Sie sich bezüglich der Motorenölauswahl nach der beigefüg- ten Tabelle in Abschnitt 16.1. Die Hauptmaßnahmen bezüglich des Motorenöles sind: - Tägliche Füllstand Prüfung - Regelmäßiger Ölwechsel siehe Wartungsintervall – Tabelle Abschnitt 14. 27 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 28: Empfohlene Öle Und Schmiermittel

    16.1. Empfohlene Öle und Schmiermittel Schmierstoff Motor Agrifarm Stou SAE10W30MC Hydrauliköl Agrifarm Stou SAE10W30MC Getriebeöl Siehe Tafel Abschnitt 14.0 Schmiernippel Mehrzweckfett Achtung! Die Garantie erlischt, wenn falsche Ölsorten eingefüllt oder verwendet werden!!. 28 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 29: Benzin

    Anschlüsse müssen regelmäßig auf Sprünge und undichte Stellen un- tersucht und bei Bedarf ausgetauscht werden. Wenn Kraftstoff verschüttet wurde, warten, bis sich die Dämpfe verflüchtigt haben, bevor der Motor gestar- tet wird. 29 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 30: Hydraulikkreislauf

    Der Druck im Kreislauf ist hoch, nicht nur während der Arbeit mit dem Gerät, sondern auch nach Abschluss der Arbeit. Schützen Sie Hände und Körper vor unter hohem Druck stehenden Flüssigkeiten. 30 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 31: Wartung Zapfwellengetriebe

    Die zu verwendende Ölsorte finden Sie im nachstehenden Abschnitt. - Wechseln Sie das Getriebeöl alle 6 Monate oder nach 500 Betriebsstunden. Verwenden Sie hierzu Getriebeöl mit der Spezifikation S4 WE 220, verwendbar ist unter anderem: 31 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 32 5. Setzen Sie den Ölfilter, den Deckel und den Seegerring wieder ein und befüllen Sie das Getriebe bis an den Füllstopfen (4) mit einer der zuvor aufgeführten Ölsorten oder einer Ölsorte mit gleichwertigen Spezifikationen. 32 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 33: Regelmäige Wartung

    - Kontrollieren Sie das Getriebegehäuse alle 100 Betriebsstunden auf eventuelle Lecks im Hydrauliksystem. Wenden Sie sich bei Undichtigkeit an Ihren Lieferanten.. Achtung: Bitte Lesen Sie auch die beigelegte Bedienungsanleitung des Getriebeherstellers aufmerksam durch. 33 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 34: Luftfilterkartusche

    Entnehmen Sie den Luftfilter erst, wenn die Maschine gestoppt wurde und der Motor aus ist. Tragen Sie beim Reinigen Schutzhandschuhe. Zur Reinigung des Filters keine Druckluft und keine Lösungsmittel verwenden. Druckluft kann den Filter beschädigen und Lösungsmittel zersetzen ihn. 34 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 35: Keilriemenspanner

    - Der Keilriemenspanner muss nach den ersten 10 Betriebsstunden (Einlaufzeit) anschließend regelmäßig überprüft ggf. nachgestellt werden.. - Bei ordnungsgemäßer Stellung des Keilriemenspanners, sollte Hebelstellung zwischen 10°und 15°stehen (siehe Bild). Einstellmarkierung Skala 35 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 36: Keilriemen Nachspannen

    Widerstand erhalten bleibt. - Nachdem Sie die Schraube (1) leicht gelöst haben, bringen Sie den Spannarm (2) durch Drehung auf die Grundeinstellung zwischen 10°und 15°zurück. Anschließend die Mutter (1) wieder festziehen. 36 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 37: Wartung Kraftstoffvorfilter

    überprüft und gereinigt werden. - Für weitere Informationen, siehe Motorenhandbuch des Herstellers Warnhinweis ! Benzin ist giftig. Benzin sachgerecht entsorgen. Die genehmigten Entsorgungsmethoden erfahren Sie bei den örtlichen Behörden. 37 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 38: Austausch Der Gummiketten

    Dichtung und verwenden Sie die speziell beiliegende Fettpress, um den Kettenspannzylinder unter Druck zu setzen. Der Manometer an der Fettpresse muss 180 bar anzeigen, damit eine korrekte Kettenspannung gewährleistet ist. 38 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 39: Wartung Der Zündkerze

    Elektrodenabstand 0.76 mm Zündkerzenanzugswert 20 Nm Bitte beachten sie hierzu auch das Handbuch des Motorenher- stellers Warnhinweis: Heiße Motorteile können schwere Verbrennungen verursachen. Motor abstellen und vor der Zündkerzenprüfung abkühlen lassen 39 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 40: Allgemeine Prüfungen Vor Jedem Arbeitstag

    - sicherheitsrelevanten Teile wie z.B: Not/AUS Taster, Aufkleber, Bremse etc. - Prüfen der Schutz-/ Sicherheitsvorrichtungen - Abnutzung der Maschinenkomponenten - Prüfung auf Öl-,Kraftstoff- und Kühlmittelverlust - Prüfung auf lose Schrauben und Muttern. - Luftfilter überprüfen 40 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 41: Kraftstofffüllstand

    Vor Reinigung oder Austausch des Kraftstofffilters den Kraft- stofftank leerlaufen lassen oder den Kraftstoffhahn schließen. Wenn Kraftstoff verschüttet wurde, warten, bis sich die Dämpfe verflüchtigt haben, bevor der Mo- tor gestartet wird. 41 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 42: Motoröl

    5. Den Ölmessstab anschließend wieder einsetzen und festziehen. Warnhinweis: Der Motor ist nach dem Abschalten des Gerätes sehr heiß. Führen Sie keine Prüfung des Motoröls aus, bevor der Motor abgekühlt ist. Tragen beim Prüfen Nachfüllen Öl Schutzhandschuhe. 42 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 43: Wechsel Motoröl Und Ölfilter

    Nach dem Einfüllen des Öls ca. eine Minute warten und dann den Ölstand überprüfen. 5. Den Ölmessstab anschließend wieder einsetzen und festziehen. 6. Motor starten und laufen lassen. Während der Motor warmläuft, überprüfen ob Ölleckagen vorhanden sind. 43 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 44 Führen Sie den Ölwechsel nicht unmittelbar nach der Verwendung des Gerätes durch. Warten Sie bis der Motor lauwarm ist (max. 40°C). Öle und Filter gelten als Sondermüll, und müssen gemäß den gültigen Umweltschutznormen entsorgt werden. 44 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 45: Prüfung Kettenspannung

    Spannen ist es notwendig die Kette nochmals manuell zu prüfen (Strammer Sitz der Kette), da die Möglichkeit des Klemmens der Spannvorrichtung besteht. Zum Entspannen muss der Fettnippel gelöst werden bis sich die notwendige Entspannung der Kette abzeichnet. 45 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 46: Hydraulikfilter Wechsel

    Bei diesem Vorgang kann es zu Ölverschmutzungen kommen. Bitte reinigen Sie ggf. den verschmutzen Bereich sofort, um Gefahren durch Feuer oder Ausrutschen zu vermeiden. Hydraulikfilter gelten als Sondermüll müssen entsprechend Umweltschutznormen entsorgt werden. Tragen Sie Schutzkleidung. 46 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 47: Hydraulikölwechsel

    Prüfen Sie anschließend nochmals alle für diese Anwendungen geöffneten Verschraubungen. Warnhinweis: Die Verwendung eines anderen Öles, wie das LIPCO freigegeben Öl, kann zu erheblichen Schäden des Hydrauliksystems führen. Die Verwendung eines anderen Öles, oder das Mischen des vom Hersteller zugelassenen Öles siehe Tabelle Abschnitt 16.1 mit anderen Ölen kann ebenfalls Schäden am...

  • Seite 48: Schmierstellen

    , siehe Angabe, mit der beigelegten Fettpresse abgeschmiert werden.: 35. Reinigung Elektrische Komponenten wir z.B. - Empfänger und Fernbedienung - Antrieb (Motor) - Sicherungs- und Relaiskasten dürfen nicht mit einem Hochdruckreiniger gereinigt werden. 48 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 49: Technische Daten

    13,4KW / 18PS Kühlung luftgekühlt Cylindrée 570 cm³ Luftfilter trocken Maße Länge : ca. 1.50 m Breite : ca. 0.80 m Höhe : ca. 0.95 m Hauptmasse ohne Darstellung Kuppeldreieck ! 49 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 50 434,050 – 434,750 MHz Frequenzband 10 mW Sendeleistung Reichweite max. 300m approx. 1 dB Gain < 10 mW EIRP Elektrische Anlage Spannung 12 V Batterie 30Ah Hydraulische Anlage Axialkolbenpumpe 11 cm³ Zahnradpumpe 1.6 cm³ 50 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 51 Betriebsanleitung Geräteträger « Chronos » Kette Gummikette ca. 50.- kg 200x72x34 Füllmengen Flüssigkeiten Hydrauliköl 8 l. 1.36 – 1.42 l. Motoröl Kraftstoff 51 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 52: Aufbau Der Maschine

    36.1. Aufbau der Maschine 1. Tank - Einfüllstutzen 2. Luftfilter 3. Auspuffanlage 4. Hydraulikölfilter 5. Hydrauliktank 6. Kettenlaufwerk 7. Gummibandketten 8. Abdeckung - Kettenantriebsrad 9. Fettnippel – Kettenspanner Kuppeldreieck nicht dargestellt. 52 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 53 5. Gelenkwelle 6. Abdeckung – Zapfwelle 8. Ölpeilstab – Motor 9. Getriebe / Zapfwelle 870 U/min 10. Abdeckung – Getriebe 11. Kuppeldreieck 12. Zylinder – Wippe 13. PTO Controller / Zapfwellengetriebe 53 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 54 8. Steuerventil Anschluss – Funktion: Zylinder einziehen 9. Steuerventil Anschluss – Funktion: Wippe senken 10. Steuerventil Anschluss – Funktion: Zylinder ausfahren 11. Hydraulikanschluss zu Steuerventil 2 – FREI 12. Hydraulikanschluss zu Steuerventil 4 – FREI 54 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 55 Beim Anbau einer Wanne, muss der Bolzen der Wippe (3) in seine vorgesehen Position seitlich eingeführt werden, damit die Wippe sich nicht mehr bewegen kann. Ansonsten kommt es zur Kollision mit dem Motor. 55 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 56: Arbeiten Mit Dem Gt « Chronos

    Betriebsanleitung Geräteträger « Chronos » 37. Arbeiten mit dem GT « Chronos » 1. Achten Sie auf die richtige Arbeitskleidung. Tragen Sie zugelassene Sicherheitsschuhe, keine Sandalen oder Tennisschuhe. 2. Überprüfen Sie die Werkzeuge der Anbaugeräte. verbogene ,verschlissene oder beschädigte Werkzeuge müssen gegen Ersatzteile von LIPCO ausgetauscht werden.

  • Seite 57: Zapfwelle

    Gelenkwelle an GT “Chronos” ganz zusammenschieben – kürzeste Länge, um Kollision beim Montieren des anbaugerätes zu verhindern. Dann mit dem GT “Chronos” seitige Hälfte des Kuppeldreiecks (rot) von hinten an das Anbaugerät ranfahren, rote Hälfte des Kuppeldreiecks von unten mit dem GT “Chronos” einfädeln und anheben.
  • Seite 58 Geräteträger « Chronos » Kuppeldreieck korrekt mit Splint gesichert nach Anbau des LIPCO Anbaugerätes. Achtung: Zapfwellendrehzahl: 870 tr./min Wichtig : Bei Fahrten ohne Anbaugeräte am Kuppeldreieck, muss die Abdeckung auf Zapfenwellenstummel wieder angebracht werden. 58 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 59: Starten Des Motors

    Seitenneigung Drehknopf (6) Poti auf 0 drehen. Geschwindigkeitspotenziometer Drehknopf (7) Einstellung auf 100% GT Chronos Einschalter Kippschalter (8) auf AUS 2. Drehen Sie den Schlüssel (1) nach rechts auf die Position 1 Zündung an. Starten Sie das Gerät nicht über den Zündschlüssel! Bei kalten Aussentemperaturen den Choke (1b) ziehen.
  • Seite 60 15 Sekunden lang am Stück betätigt wird. Warten Sie ggf. 1-2 Minuten bevor Sie erneut versuchen die Maschine zu starten. Durchgebrannte Anlasser sind kein Garantiefall ! 60 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 61: Vorwärts-/Rückwärts Fahren

    Gas und Potenziometer- einstellungen (7). 41. Richtungsänderung nach links / rechts Die Lenkrichtung des GT« Chronos » wird durch seitliches Betätigen des rechten Joysticks gesteuert; durch Drücken des Hebels nach rechts lenkt die Maschine nach rechts, durch Drücken des Hebels nach links lenkt...

  • Seite 62: Lenkungspotentiometer

    Zylinder angesteuert und kann stufenlos in der Höhe verstellt werden. Durch betätigen rechten Joystickhebels nach vorn oder zurück kann das verwendete Anbaugerät an der Zapfwelle den unterschiedlichen Materialien Bedingungen angepasst werden. 62 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 63: Ansteuerung Der Zusatzhydraulik

    Anbaugerät in seiner Funktion angesteuert werden. Zustazhydraulik Achtung : empfehlen aufgrund vielfältigen Anschlussmöglichkeiten Ansteuerungsmöglichkeiten, Einsatz Anbaugerätes, Bewegungen an einem sicheren Ort ohne Gefährdung von Personen oder Risiko von Sachschäden auszuprobieren. 63 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 64: Motordrehzahlsteuerung

    Beim Einschalten des Gerätes über den Zündschlüssel am Motor, ist die Funktion der Zapfwelle gesperrt! Der Betrieb der Zapfwelle, wird erst beim Starten des Gerätes über die Funkfernbedienung freigeschaltet!! Siehe Kapitel 39. 64 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 65: Tempomat

    Das Abschalten der Maschine erfolgt durch Drücken der NOT-AUS TASTE Schalter 2, Motor läuft weiter, jedoch ist die Funktion der Fernbedienung gesperrt. Drehen Sie nun den Zündschlüssel in 0- Position. Motor geht aus! 65 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 66 Bitte beachten Sie: Beim Verlassen der Raupe, Zündung mit dem Schlüssel auf 0 stellen, Motor geht aus. Vergewissern Sie sich nach dem Arbeiten mit dem GT “Chronos”, dass die Zündung auf 0 steht, da sich sonst die Batterie entlädt. Wichtig : Lesen...

  • Seite 67: Fehlerbehebung

    Tabelle sind Fehlfunktionen und die jeweiligen Maßnahmen, die zur Vermeidung ergriffen werden können aufgeführt. Wichtiger Hinweis: Kontaktieren Sie bei jeglichen Problemen die Firma LIPCO. Notieren Sie sich in diesem Fall bitte Ihren Gerätetyp, Seriennummer sowie die Betriebsstunden Ihres Gerätes. Sollte sich der Ihnen vorliegende Fehler nicht aus der aufgeführten Tabelle entnehmen lassen, Kontaktieren Sie die Firma LIPCO bezüglich der erforderlichen Reparatur.

  • Seite 68: Führen Und Manövrieren Der Maschine

    Funktion und den Befehlen und den damit verbunden Sicherheitsnormen vertraut sind. Der Bediener muss sich in der nähe der Maschine aufhalten. Stellen Sie vor dem Bewegen des GT « Chronos » sicher, dass sich niemand im Aktionsradius der Maschine (100m) aufhält und der Aktionsbereich frei von gefährlichen Hindernissen ist.

  • Seite 69: Fahren Am Hang/Über Kuppen

    Bei Angebauten Zusatzgeräten, wie z.B. Pflanzenschutz- oder Mulchgeräten oder Wannnen ist darauf zu achten, dass bei Steigungen ein entsprechender Gewichtsausgleichvorgenommen wird. Zum Beispiel mit zusätzlichen Gewichten. Achtung: Der höhere Gewichtsanteil der Maschine sollte immer bergaufwärts sein. 69 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 70: Arbeits- Und Gefahrenbereich

    Stillstand der Messer können Sie sich der stillstehenden Maschine in die- sem Bereich gefahrlos nähern. Roter Bereich: Gefahrenzone! Treten Sie in diesem Bereich bei laufendem Motor niemals näher als 20 m heran! 70 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 71: Transport (Laden Und Entladen)

    Betriebsanleitung Geräteträger « Chronos » 54. Transport (Laden und Entladen) Der GT «Chronos» wird zu seinem Einsatzort mit einem LKW oder Anhänger transportiert. Achten Sie darauf, dass das von Ihnen verwendete Transportmittel über ausreichende Zuladung verfügt. Zum Auffahren auf einen Anhä- nger bzw.

  • Seite 72: Lagerung

    Erscheinungsbild des Raupenfahrzeuges zu er- halten. Trennen Sie die Batterie ab, wenn die Maschine für einen länge- ren Zeitraum nicht verwendet wird. Lassen Sie den GT «Chronos» nicht ungeschützt im freien ste- hen. (Abdecken etc.) 72 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 73: Verwendung Einer Zusatzbatterie

    Die Pole und Anschlüsse und das zugehörige Zubehör von Batterien enthalten Blei und Bleiverbindungen, und diese Verbindungen sind dafür bekannt, Krebs und genetische Schäden zu verursachen. Waschen Sie sich nach der Handhabung die Hände. 73 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 74: Entsorgung Der Maschine

    Benutze Sie im Brandfall einen CO2 – Feuerlöscher gemäß den gel- tenden Normen. Halten Sie im Brandfall ausreichend Abstand zum löschenden Objekt. Verständigen Sie ggf. die Feuerwehr um den Brand zu löschen. 74 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 75: Garantie

    Betriebsanleitung Geräteträger « Chronos » 59. Garantie Weitere Informationen dazu finden Sie unter: https://www.lipco.com/fr/downloads/ 75 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 76: Notizen

    Betriebsanleitung Geräteträger « Chronos » 60. Notizen 76 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 77 Betriebsanleitung Geräteträger « Chronos » 77 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
  • Seite 78 Betriebsanleitung Geräteträger « Chronos » 78 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...

  • Seite 79: Eg Konformitätserklärung

    Veränderungen vorgenommen werden, die nicht vorher mit uns abgestimmt und schriftlich genehmigt wurden. Willi Lipp - Technischer Geschäftsführer - Sasbach, 09.04.2021 (Ort und Datum der Ausstellung) (Name, Funktion und Unterschrift des Befugten) 79 - 80 170150-01-DE BA Geräteträger Chronos / 14.04.2021...
