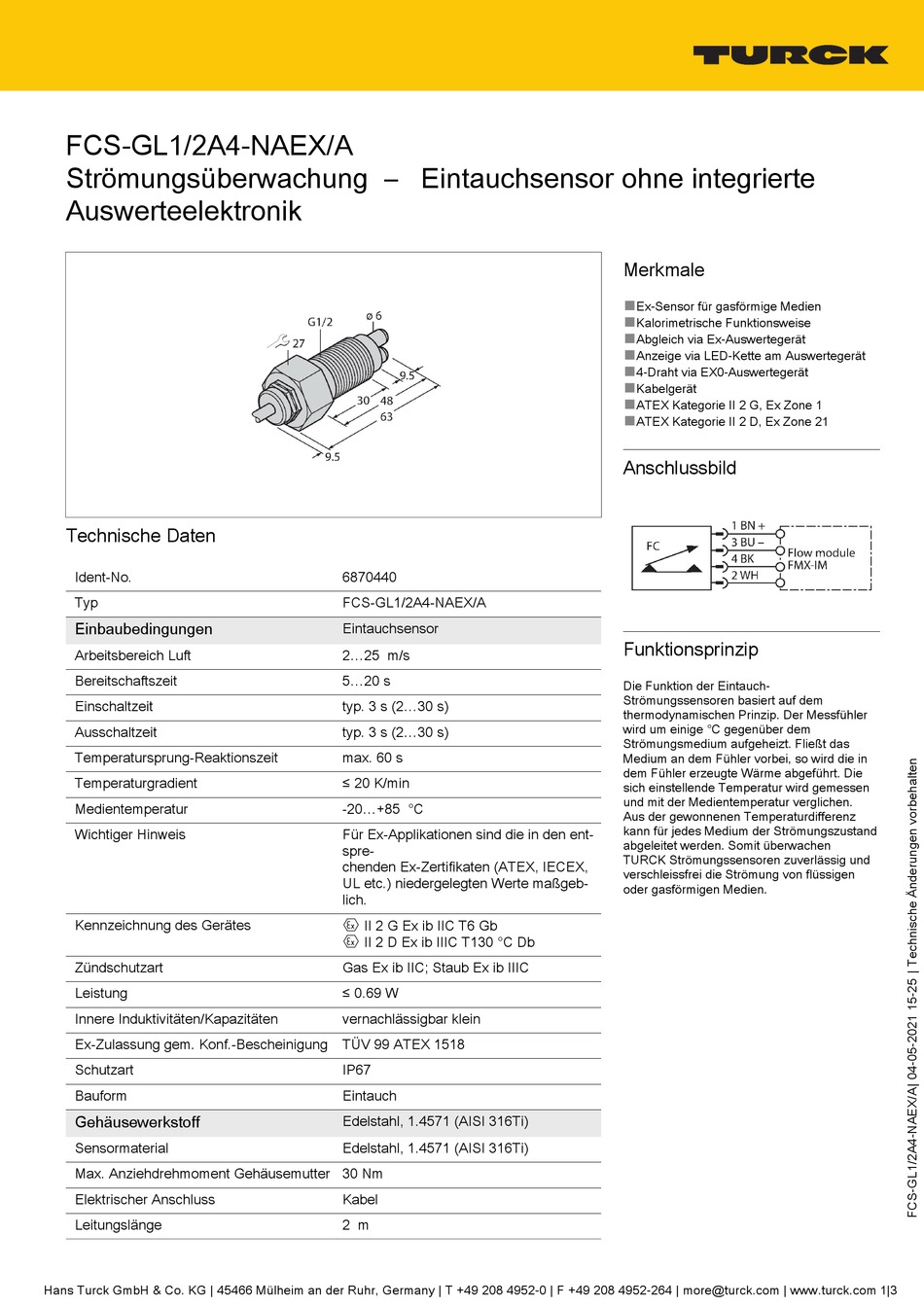

turck FCS-GL1/2A4-NAEX/A Betriebsanleitung

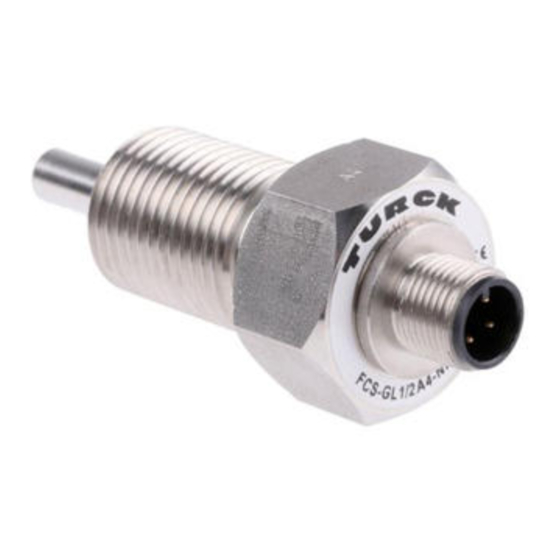

FCS-GL1/2A4-NAEX/A
Strömungsüberwachung – Eintauchsensor ohne integrierte
Auswerteelektronik
Technische Daten
Ident-No.
Typ
Einbaubedingungen
Arbeitsbereich Luft
Bereitschaftszeit
Einschaltzeit
Ausschaltzeit
Temperatursprung-Reaktionszeit
Temperaturgradient
Medientemperatur
Wichtiger Hinweis
Kennzeichnung des Gerätes
Zündschutzart
Leistung
Innere Induktivitäten/Kapazitäten
Ex-Zulassung gem. Konf.-Bescheinigung TÜV 99 ATEX 1518
Schutzart
Bauform
Gehäusewerkstoff
Sensormaterial
Max. Anziehdrehmoment Gehäusemutter 30 Nm
Elektrischer Anschluss
Leitungslänge
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|3
6870440
FCS-GL1/2A4-NAEX/A
Eintauchsensor
2...25 m/s
5...20 s
typ. 3 s (2...30 s)
typ. 3 s (2...30 s)
max. 60 s
≤ 20 K/min
-20...+85 °C
Für Ex-Applikationen sind die in den ent-
spre-
chenden Ex-Zertifikaten (ATEX, IECEX,
UL etc.) niedergelegten Werte maßgeb-
lich.
É II 2 G Ex ib IIC T6 Gb
É II 2 D Ex ib IIIC T130 °C Db
Gas Ex ib IIC; Staub Ex ib IIIC
≤ 0.69 W
vernachlässigbar klein
IP67
Eintauch
Edelstahl, 1.4571 (AISI 316Ti)
Edelstahl, 1.4571 (AISI 316Ti)
Kabel
2 m
Merkmale
■
Ex‐Sensor für gasförmige Medien
■
Kalorimetrische Funktionsweise
■
Abgleich via Ex‐Auswertegerät
■
Anzeige via LED‐Kette am Auswertegerät
■
4‐Draht via EX0‐Auswertegerät
■
Kabelgerät
■
ATEX Kategorie II 2 G, Ex Zone 1
■
ATEX Kategorie II 2 D, Ex Zone 21
Anschlussbild
Funktionsprinzip
Die Funktion der Eintauch‐
Strömungssensoren basiert auf dem
thermodynamischen Prinzip. Der Messfühler
wird um einige °C gegenüber dem
Strömungsmedium aufgeheizt. Fließt das
Medium an dem Fühler vorbei, so wird die in
dem Fühler erzeugte Wärme abgeführt. Die
sich einstellende Temperatur wird gemessen
und mit der Medientemperatur verglichen.
Aus der gewonnenen Temperaturdifferenz
kann für jedes Medium der Strömungszustand
abgeleitet werden. Somit überwachen
TURCK Strömungssensoren zuverlässig und
verschleissfrei die Strömung von flüssigen
oder gasförmigen Medien.
