Chen Yang CYAP98 Bedienungsanleitung

Version 1
25. Dezember 2020
Bedienungsanleitung der Axialhallsonde CYAP98

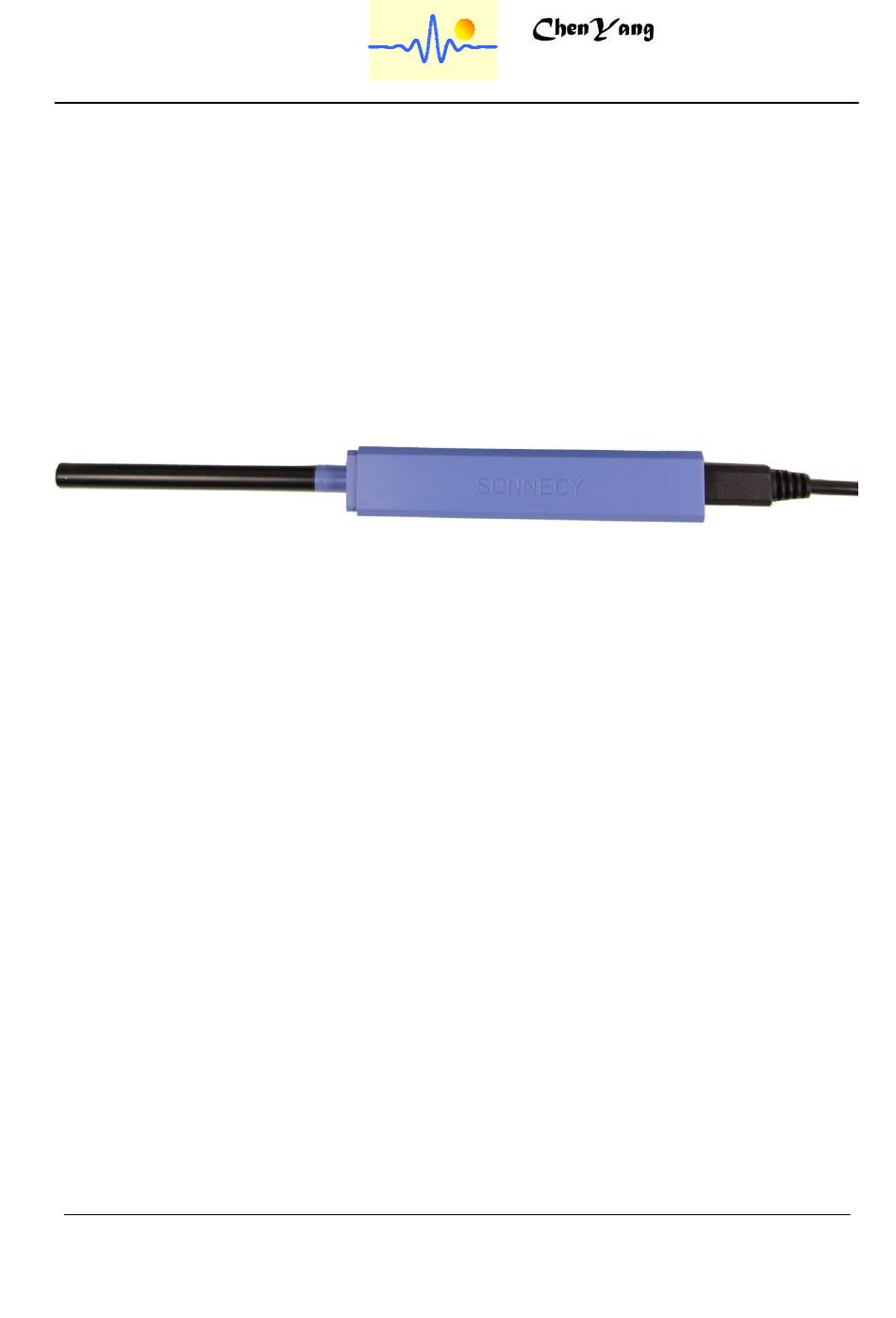

CYAP98 ist die Bezeichnung einer Axialhallsonde, die zur Messung der Magnetfeldstärke von
Permanentmagneten, Elektromagneten, Motoren, Lautsprecher, magnetische Sensoren und
Messwandler sowie von anderen Maschinen und Instrumente usw. verwendet werden kann.
Sie wird mit einer Spannung von +5VDC betrieben und erzeugt eine Ausgangs-spannung im
Bereich von 2,5VDC ±2,0VAC/DC. Der Messbereich der Sonde kann nach Kundenwunsch
eingestellt werden. Die Sonde weist eine hohe Linearität von ±0,5%~±1,0% und eine
Messgenauigkeit von ±1,0%~±2,0% auf.
1. Eigenschaften
- Die Hallsonde gibt eine analoge Ausgangsspannung von 2,5VDC±2,0VAC/DC aus, die in
verschiedene Mess- und Regelungssysteme für Magnetfeldmessungen integriert werden
kann.
- Die Hallsonde wird mit einer unipolaren Spannungsversorgung von +5VDC betrieben,
welche von einem mikroprozessorbasierten System über ein USB-Kabel gestellt wird.
- Ein kostengünstiges Messgerät, welches leicht zu bedienen und praktisch in der
Handhabung und Lagerung ist.
- Ideal für schnelle Qualitätskontrollen und Vergleichsmessungen.
2. Technische Daten
Messbereich:
Ausgangsspannung:
Versorgungsspannung:
Linearität:
Hysterese:
Typische Genauigkeit:
Lineare Bandbreite:
Betriebstemperaturbereich:
Relative Feuchtigkeit:
Größe (ohne Kabel):
Gewicht (ohne Kabel):
Markt Schwabener Str. 8
85464 Finsing
Germany
0-50mT bis 0-2000mT (DC, AC, AC/DC)
Kundenspezifische Einstellung.
Teile-Nummer: CYAP98-xxxmT, z.B., CYAP98-200mT für
Messbereich 0~±200mT)
2,5VDC ± 2V AC/DC (kalibriert mit DC Magnetfeld)
+5VDC (± 5%)
±0.5% für DC Messung, ±1.0% für AC Messung
±0,25%
±1.0% für DC Messung, ±2.0% für AC Messung
DC, 10Hz -10kHz
-25°C ~ +70°C
20% ~ 80%
180x18x20mm (Abmessungen der Sonde: Ø7x80mm)
30g
Tel.: +49 (0)8121-2574100
Fax: +49 (0)8121-2574101
Email: info@chenyang-gmbh.com
http://www.chenyang-gmbh.com
Technologies GmbH & Co. KG
