Einstellanleitung
Dunker D370-SMI
Setting
instructions/
Electronic venetian blind drives
D370 | D370 SMI
1. Initial Commissioning
On delivery, the drive is in delivery condition: the position of the drive
corresponds to the lower stop position.
Fit the drive in the lowered venetian blind.
Establish power supply. The drive can only be operated in the up
direction. The up command initiates the position-learning run; the drive
confirms the correct position-learning run by a short stop after 1 sec.
Following change-over to fast speed, the drive travels in lock command
mode to the external limit switch (push button), whereby this position
is stored as the upper end position. After this position-learning run, the
upper end position (corresponds to the push button) and the lower stop
position are set. Further adjustments are only necessary if different up-
per or lower end positions are required (see points 2 and 3).
Note on programming: the drive indicates the duration of pushing the
programming button by means of a short run both in up and down
direction after 2 sec. respectively 5 sec.
2. Setting of the upper end position
Run the drive at least 10cm below the desired upper end position.
Press the programming button for 2 to 5 sec.; after 2 sec. the drive
carries out a short run in up and down direction. Run with the up button
(dead man's mode) to the required upper end position. The drive con-
firms the correct programming mode by means of a short stop
after a run lasting 1 sec. When the required upper end position is
reached, the position is stored by means of the down button: press
the down button until the drive confirms the correct storage of the end
position by a short stop after a run lasting 1 sec.
3. Setting of the lower end position
Run the drive at minimum 10cm above the desired lower end position.
Press the programming button for 2 to 5 sec.; after 2 sec. the drive
carries out a short run in up and down direction. Run with the down
button (dead man's mode) to the required lower end position. The drive
confirms the correct programming mode by means of a short stop after
a run lasting 1 sec. When the required lower end position is reached, the
position is stored by means of the up button: press the up button until
the drive confirms the correct storage of the stop position by a short
stop after a run lasting 1 sec.
4. Re-establishing the delivery state
Press the programming button for 5 to 10 sec.; after 2 sec. respectively
5 sec., the drive carries out a short run in up and down direction.
Briefly release the programming button. Push the programming button
for 2 to 5 sec. again; after 2 sec. the drive carries out a short run in up
and down direction. Release the programming button. The delivery state
is now re-established.
S.E.T. GmbH
Lindenstraße 22
97892 Kreuzwertheim
Einstellanweisung
Telefon: 09342 / 859 624-0
Fax:
09342 / 859 624-1
www .set-gmbh.net
Elektronische Jalousieantriebe
D370 | D370 SMI
1. Erste Inbetriebnahme
Bei Auslieferung befindet sich der Antrieb im Auslieferzustand;
die Position des Antriebs entspricht der unteren Endlage.
Antrieb in die herabgelassene Jalousie einbauen.
Netzanschluß herstellen. Der Antrieb kann nur in Richtung AUF gefahren
werden. Durch den AUF-Befehl wird die Positionslernfahrt ausgelöst;
der Antrieb bestätigt die korrekte Positionslernfahrt durch einen kurzen
Stop nach 1 Sek. Fahrt. Nach Übergang in den Schnellgang fährt der
Antrieb in Selbsthaltung auf den externen Endschalter (Pilztaster) wo-
durch diese Position als obere Endlage abgespeichert wird. Nach dieser
Positionslernfahrt sind die obere Endlage (entspricht Pilztaster) und die
untere Endlage eingestellt; weitere Einstellungen sind nur notwendig
wenn abweichende obere oder untere Endlagenpositionen gewünscht
werden (siehe Pkt. 2 u. 3).
Hinweis für die Programmierung: Der Antrieb zeigt die Zeitdauer der
Betätigung des Programmiertasters nach 2 Sek. bzw. nach 5 Sek. durch
jeweils eine kurze AUF- und AB-Bewegung an.
2. Einstellen der oberen Endlagen
Antrieb mind. 10cm unter die gewünschte obere Endlage fahren.
Programmiertaster zwischen 2 Sek. und 5 Sek. betätigen; der Antrieb
führt nach Ablauf von 2 Sek. eine kurze AUF- und AB-Bewegung aus.
Mit AUF-Taster (keine Selbsthaltung) die gewünschte obere Endlage
anfahren. Der Antrieb bestätigt den korrekten Programmiermodus durch
einen kurzen Stop nach 1 Sek. Fahrt. Nach Erreichen der oberen End-
lage diese durch Betätigen des AB-Tasters speichern. Den AB-Taster
so lange betätigen, bis der Antrieb das korrekte Speichern der Endlage
durch einen kurzen Stop nach ca. 1 Sek. Fahrt bestätigt.

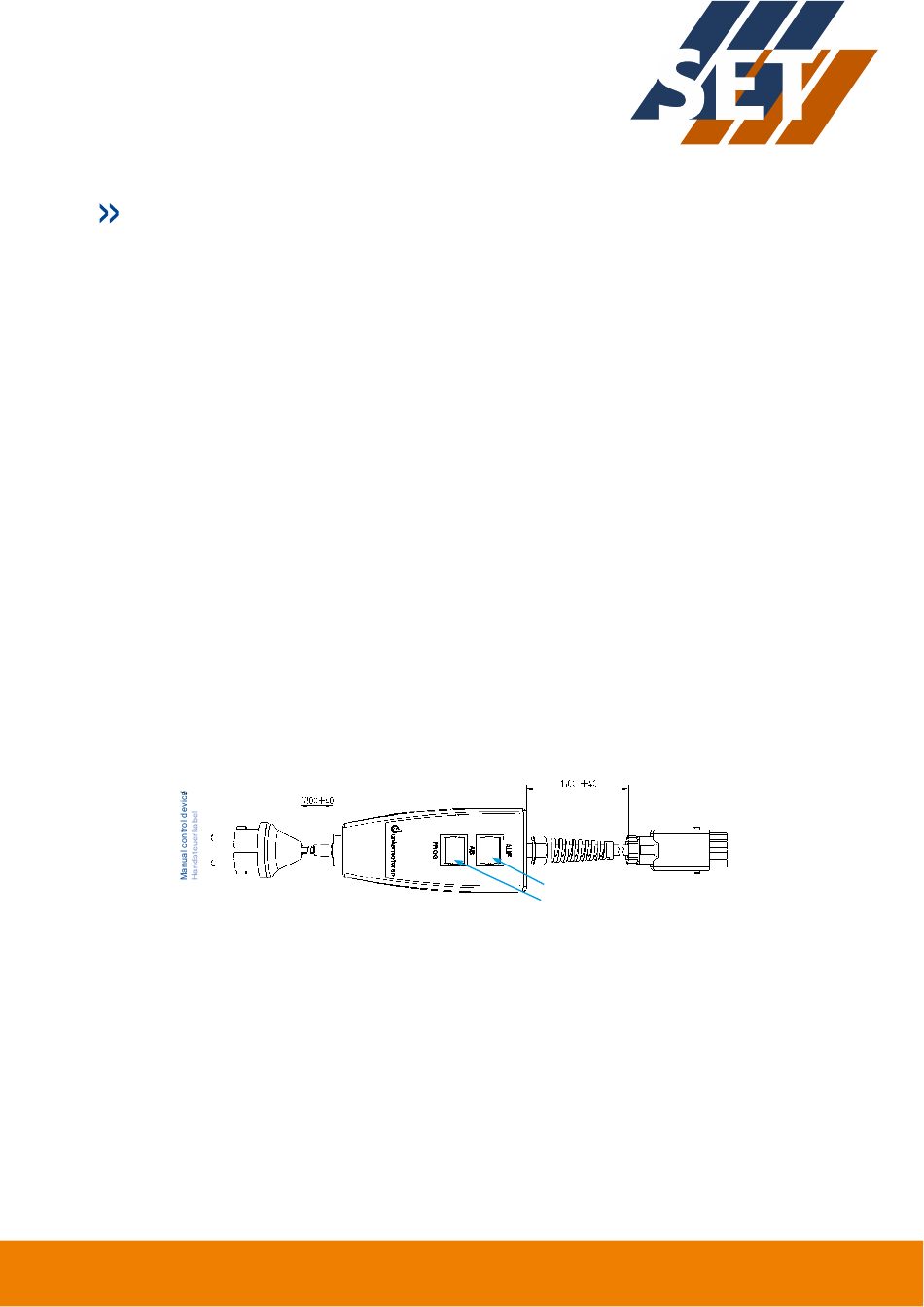

up/down button
up/down
button/
auf/ab Taste
/
AUF-/AB-Taster
programming button
/
Programmiertaster
programming
button/
Programmiertaste
3. Einstellen der unteren Endlagen
Antrieb mind. 10cm über die gewünschte untere Endlage fahren.
Programmiertaster zwischen 2 Sek. und 5 Sek. betätigen; der Antrieb
führt nach Ablauf von 2 Sek. eine kurze AUF- und AB-Bewegung aus.
Mit AB-Taster (keine Selbsthaltung) die gewünschte untere Endlage
anfahren. Der Antrieb bestätigt den korrekten Programmiermodus durch
einen kurzen Stop nach ca. 1 Sek. Fahrt. Nach Erreichen der unteren
Endlage diese durch Betätigen des AUF-Tasters speichern. Den AUF-
Taster so lange betätigen, bis der Antrieb das korrekte Speichern der
Endlage durch einen kurzen Stop nach ca. 1 Sek. Fahrt bestätigt.
4. Wiederherstellen des Auslieferzustandes
Programmiertaster zwischen 5 Sek. und 10 Sek. betätigen. (der
Antrieb führt nach 2 Sek. und 5 Sek. jeweils eine kurze AUF- und
AB-Bewegung aus) Programmiertaster kurz los lassen. Programmier-
taster nochmals zwischen 2 Sek. und 5 Sek. betätigen. (Der Antrieb
führt nach 2 Sek. eine kurze AUF- und AB-Bewegung aus.)
Programmiertaster los lassen. Der Antrieb befindet sich nun im Auslief-
erzustand.
Mail: Info@set-gmbh.net
Netz: www.set-gmbh.net
