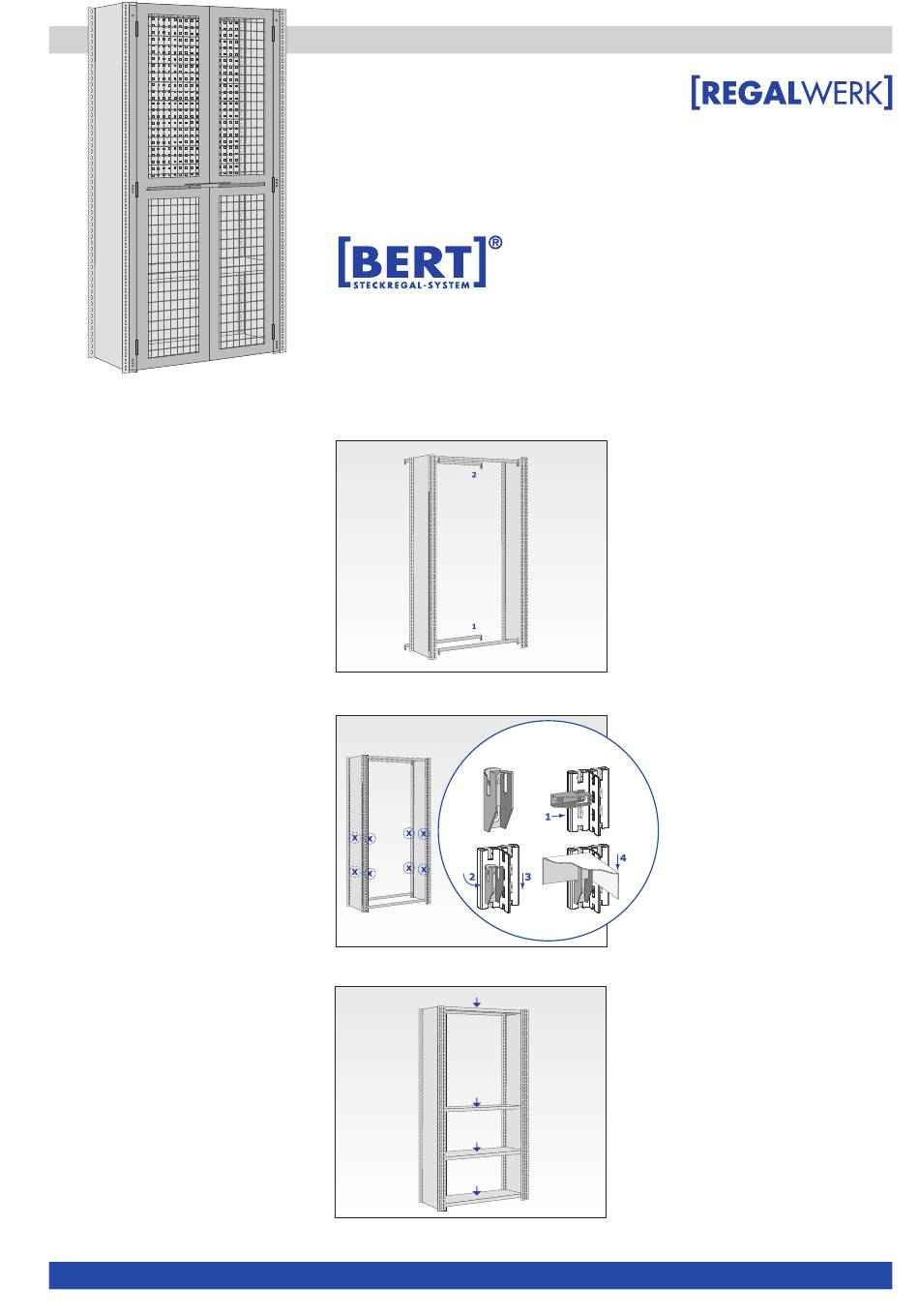

REGALWERK BERT Montageanleitung
Quicklinks
1
1. Montageschritt:
Grundfeld
2
2. Montageschritt:
Fachbodenträger
3
3. Montageschritt:
Stahlfachböden
Seite 1
Montageanleitung
Werkstatt-Regalschrank
Fachbodenträger
Die vormontierten Rahmen aufrichten
und zuerst als unterste Fachebene,
dann als oberste Fachebene jeweils
mit zwei Längenriegeln verbinden.
Die Längenriegel paarweise parallel in die
oberste, bzw. in die unterste Position in
die Systemlochung der Rahmenstützen
einhängen und mit Sicherungsstift
arretieren.
Eine weitere Aussteifung ist nicht
notwendig.
Für die beiden weiteren
Fachebenen / zur Aufnahme
Einhängen in
der Stahlfachböden je 4
Rahmenstütze
Fachbodenträger auf gleicher
Höhe in die Rasterlochung
einhängen.
Einhängen Fachboden
Die Stahlfachböden, unten beginnend,
in die Längenriegel, bzw. die
Fachbodenträger, einhängen.
Stand 07.03.2018
Inhaltszusammenfassung für REGALWERK BERT
- Seite 1 Montageanleitung Werkstatt-Regalschrank 1. Montageschritt: Die vormontierten Rahmen aufrichten und zuerst als unterste Fachebene, Grundfeld dann als oberste Fachebene jeweils mit zwei Längenriegeln verbinden. Die Längenriegel paarweise parallel in die oberste, bzw. in die unterste Position in die Systemlochung der Rahmenstützen einhängen und mit Sicherungsstift arretieren.
