Montage Verzweigerkabel - Sichert Fiber Connection Cabinet Montageanweisung

6 Montage
Verzweigerkabel
(Mikrokabel) (Mikrokabel)

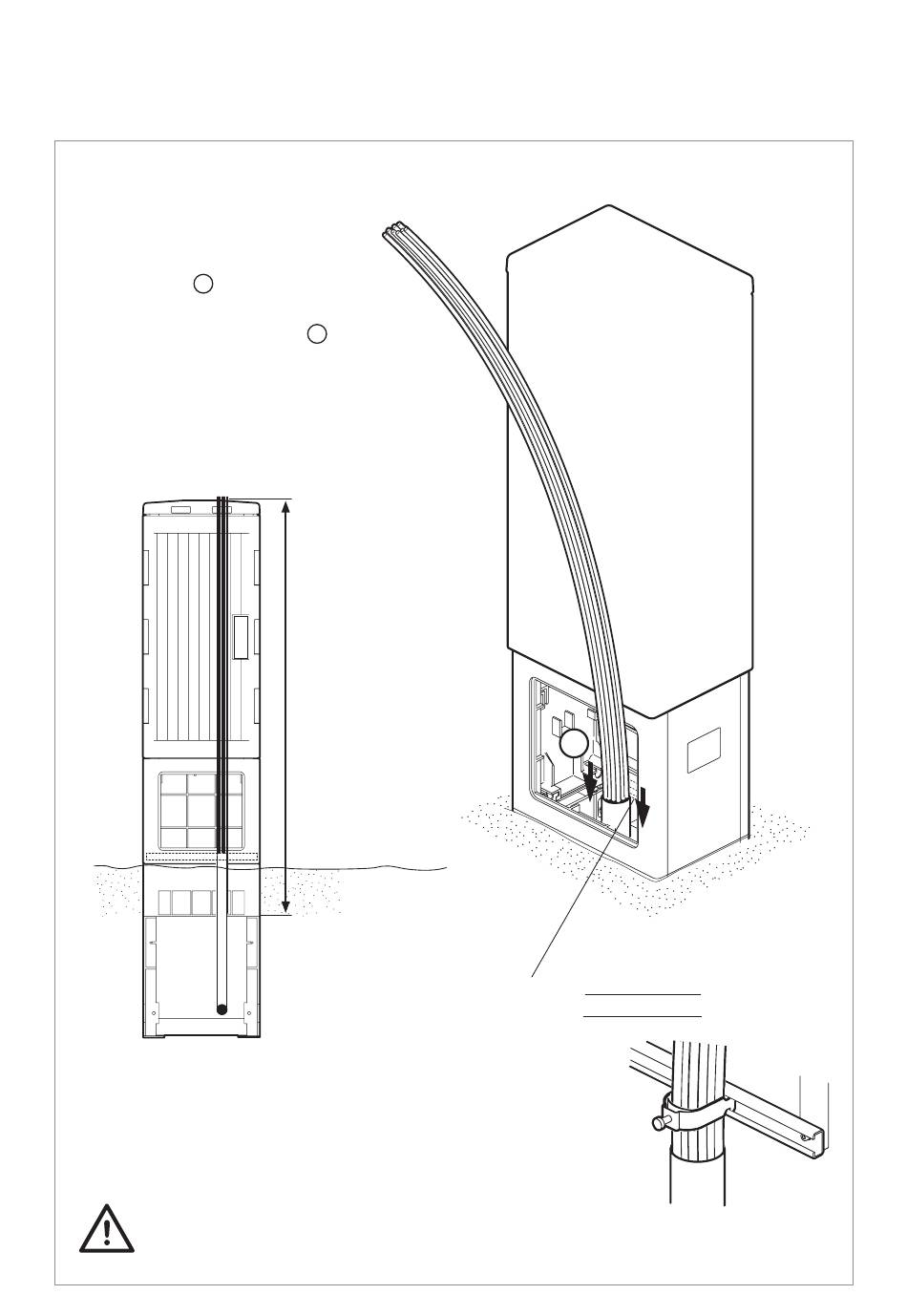

Rohrverband vorbereiten
Installation of duct bundle
Rohrverband auf Gehäusehöhe
einkürzen und bis in den
A
Sockel öffnen .
Cut the duct bundle in cabinet height
and open down to the plinth
Montageanleitung für den Sockel beachten. Montageanleitung für den Sockel beachten.
Note the installation instructionsof the plinth. Note the installation instructionsof the plinth.
A
.
Erdgleiche Erdgleiche
Ground level Ground level
Sockelvariante mit Zugentlastung (Ankerschiene)
Plinth version with strain relief rail (c rail)
Installation
of outbound cables
(micro cables) (micro cables)
A
BK 46
(Ø 42...36 mm)
Seite | Page 19 / 36
