Inhaltszusammenfassung für LEGRAND 430 586

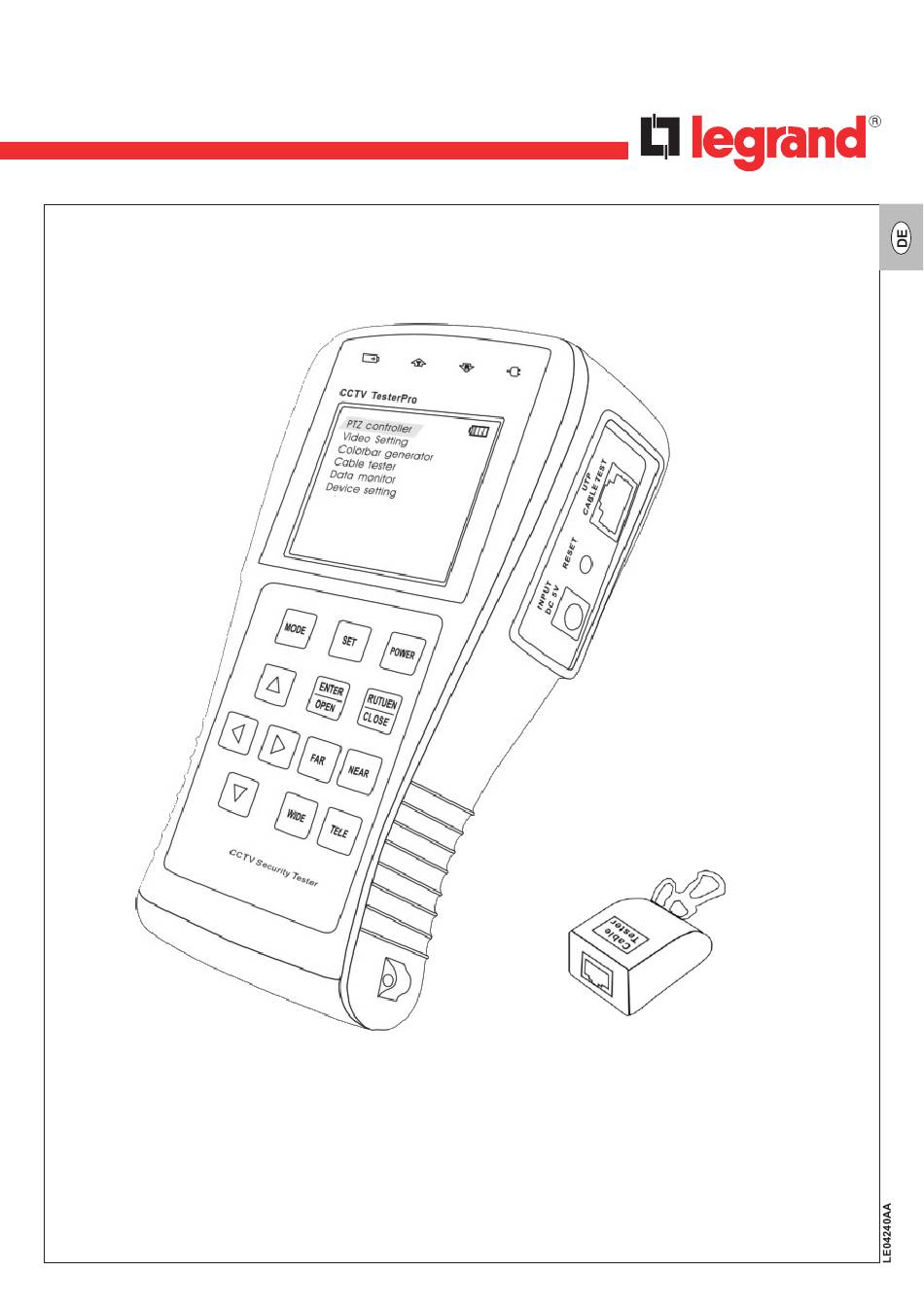

- Seite 1 • CCTV-Tester 430 586...
-
Seite 2: Inhaltsverzeichnis
Index Einleitung 1.1 Merkmale 1.2 Verpackung 1.3 Frontplatte 1.4 Seitenansicht 1.5 Einsetzen der Batterie Betrieb 2.1 Einschalten 2.2 Menü und Funktionen 2.3 Funktion "PTZ controller" [PTZ-Steuerung] 2.4 Funktion "Video setting" [Videoeinstellungen] 2.5 Funktion "Colorbar generator" [Farbbalken-Generator] 2.6 Funktion "Cable tester" [Kabeltester] 2.7 Funktion "Data monitor"... -
Seite 3: Einleitung
1. Einleitung Der CCTV-Tester wurde für die Installation und Wartung von Videoüberwachungssystemen vor Ort entwickelt. Er kann zur Anzeige von Videobildern, Steuerung von PTZ-Kameras, Erzeugung von Bildern, Erfassung von Daten über die RS485-Schnittstelle, Prüfen von LAN-Kabeln usw. verwendet werden. 1.1 Merkmale •... -
Seite 4: Verpackung
1.2 Verpackung Beschreibung Abbildung Menge CCTV-Tester LAN-Kabeltester Lithium-Ionen-Polymer-Batterie Netzadapter (5 V, 2 A) BNC-Kabel Sicherheitsschlaufe RS485-Datenkabel RS232-Kabel Bedienungsanleitung... -
Seite 5: Frontplatte
1.3 Frontplatte Betriebsanzeige: Leuchtet grün, wenn der Tester eingeschaltet ist. Datenempfangsanzeige: Leuchtet rot, wenn Daten empfangen werden. Datenübertragungsanzeige: Leuchtet rot, wenn Daten gesendet werden. Ladekontrollleuchte: Leuchtet rot, während die Batterie geladen wird. Wenn der Ladevorgang abgeschlossen ist, erlischt die Kontrollleuchte automatisch. Ladezustandsanzeige für die Batterie: Zeigt den Ladezustand der Batterie an. -
Seite 6: Seitenansicht
Nach links-Taste: Mit dieser Taste können Sie Untermenüs öffnen und einen Parameter auswählen, dessen Wert geändert werden soll sowie den Wert eines Parameters verringern. Ermöglicht, die PTZ-Kamera nach links zu schwenken. Nach rechts-Taste: Mit dieser Taste können Sie Untermenüs öffnen und einen Parameter auswählen, dessen Wert geändert werden soll sowie den Wert eines Parameters erhöhen. -
Seite 7: Einsetzen Der Batterie
1.5 Einsetzen der Batterie Der Tester verfügt über eine integrierte aufladbare Lithium-Polymer-Batterie. Das Batteriekabel in Batteriefach sollte beim Transport zur Sicherheit getrennt werden! Bevor Sie das Gerät verwenden, müssen die Batteriekabel im Batteriefach ordnungsgemäß angeschlossen sein. Die Kabel einer Farbe müssen sich jeweils auf einer Seite befinden. ... -
Seite 8: Betrieb
2. Betrieb 2.1 Einschalten Halten Sie die Taste mindestens 2 Sekunden lang gedrückt, um den CCTV-Tester ein- oder auszuschalten. Wenn der CCTV-Tester eingeschaltet ist, können Sie durch Drücken der MODE-Taste das Hauptmenü öffnen. 2.2 Menü und Funktionen Halten Sie die MODE-Taste gedrückt oder drücken Sie die Taste oder , um die gewünschte Funktion zu... -
Seite 9: Funktion "Colorbar Generator" [Farbbalken-Generator]
2. Funktion "Video setting" [Videoeinstellungen] Zur Anpassung der Helligkeit, des Kontrasts und der Farbsättigung des LCD. Zur Anzeige des Videoformats und Überprüfung der Videosignalstärke. 3. Funktion "Colorbar generator" [Farbbalken- Generator] Sie können Videofarbbalken in sieben verschiedenen Formaten ausgeben oder empfangen, um Monitore, Videokabel oder andere Ausrüstung zu prüfen. -
Seite 10: Funktion "Ptz Controller" [Ptz-Steuerung]
2.3 Funktion "PTZ Controller" [PTZ-Steuerung] Zeigt das Bild des Eingangsvideos an. Schwenkt/neigt die Kamera und vergrößert/verkleinert das Bild. Hier können Sie die Steuerungsparameter wie das Protokoll, den Kommunikationsanschluss, die Baudrate, PTZ- ID und die Schwenk-/Neigungsgeschwindigkeit festlegen sowie vordefinierte Positionen einstellen und aufrufen. Überprüfen Sie vor dem Gebrauch die folgenden Anschlüsse: a. - Seite 11 Protocol [Protokoll]: Zur Auswahl des Protokolls gemäß dem Protokoll der PTZ-Kamera. Es sind bis zu 30 gängige Protokolle verfügbar, z. B. Pelco P , Pelco D, Samsung, Yaan, LiLin, CSR600 usw. Port [Anschluss]: Zur Auswahl des Kommunikationsanschlusses für die Steuerung der PTZ- Kamera (RS232/422/485).
-
Seite 12: Funktion "Video Setting" [Videoeinstellungen]
OSD-Menü für Dome (nur zu Referenzzwecken) 2.4 Funktion "Video setting" [Videoeinstellungen] Benutzer können die Helligkeit, den Kontrast und die Sättigung des LCD entsprechend der Betriebsumgebung anpassen. Der CCTV-Tester zeigt automatisch das Format des Videoeingangs (PAL/NTSC) an und analysiert die Signalstärke des Videoeingangs. a. -
Seite 13: Funktion "Colorbar Generator" [Farbbalken-Generator]
2.5 Funktion "Colorbar generator" [Farbbalkengenerator](Videoausgang, alle Modi) Sie können Videofarbbalken in sieben verschiedenen Formaten ausgeben oder empfangen, um Monitore, Videokabel oder andere Ausrüstung zu prüfen. a. Drücken Sie die Taste oder , um den Parameter auszuwählen, dessen Wert Sie ändern möchten. b. -
Seite 14: Funktion "Data Monitor" [Datenmonitor]
2.7 Funktion "Data monitor" [Datenmonitor] Erfassen Sie die Befehlsdaten des RS485-Steuerungssystems (Beispiel: Tastatur, DVR). a. Verbinden Sie die RS485- oder RS232-Schnittstelle des Steuerungssystems mit der RS485- oder RS232-Schnittstelle des CCTV-Testers (im Fall einer RS485-Verbindung A zu A, B zu B). b. -
Seite 15: Funktion "Ptz Address Search" [Ptz-Adresssuche]
2.9 Funktion "PTZ Address search" [PTZ-Adresssuche] Zur Suche der ID von PTZ-Kameras. Hinweis: Bitte isolieren Sie die PTZ-Kamera von anderen PTZ-Kameras, bevor Sie die Suche starten. Andernfalls werden alle PTZ-Kameras im selben System gleichzeitig geschwenkt. Drücken Sie die Taste , um das Menü “Device setting” [Geräteeinstellungen] zu öffnen: ... -
Seite 16: Technische Daten
3. Technische Daten Videoprüfung Signalmodus NTSC/PAL (autom. Umschaltung) Display Digitales 2,8 Zoll-TFT-LCD, Auflösung 960 x 240 LCD-Einstellung Helligkeit, Kontrast und Sättigung einstellbar Video IN/OUT 1 Kanal BNC-Eingang und 1 Kanal Ausgang Videoausgangsmodus 1.0 Vp-p Videosignalstärke-Prüfung Messung von Videosignalen in IRE oder mV Funktion "PTZ controller"...
