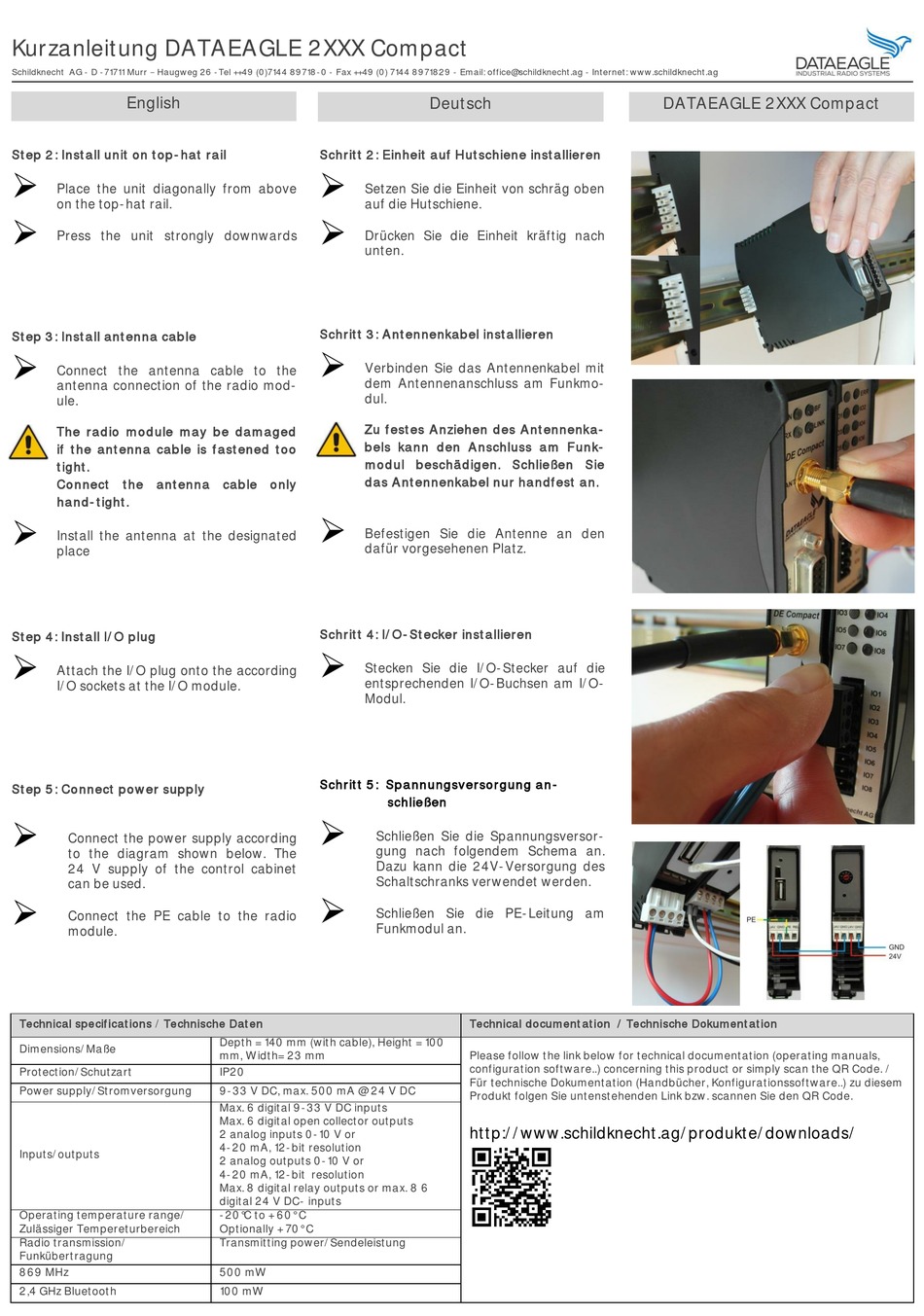

Kurzanleitung DATAEAGLE 2XXX Compact
Schildknecht AG - D -71711 Murr
Haugweg 26 -Tel ++49 (0)7144 89718-0 - Fax ++49 (0) 7144 8971829 - Email: office@schildknecht.ag - Internet: www.schildknecht.ag
English
Step 2: Install unit on top-hat rail
Place the unit diagonally from above
on the top-hat rail.
Press the unit strongly downwards
Step 3: Install antenna cable
Connect the antenna cable to the
antenna connection of the radio mod-
ule.
The radio module may be damaged
if the antenna cable is fastened too
tight.
Connect the antenna cable only
hand-tight.
Install the antenna at the designated
place
Step 4: Install I/O plug
Attach the I/O plug onto the according
I/O sockets at the I/O module.
Step 5: Connect power supply
Connect the power supply according
to the diagram shown below. The
24 V supply of the control cabinet
can be used.
Connect the PE cable to the radio
module.
Technical specifications / Technische Daten
Dimensions/Maße
Protection/Schutzart
Power supply/Stromversorgung
Inputs/outputs
Operating temperature range/
Zulässiger Tempereturbereich
Radio transmission/
Funkübertragung
869 MHz
2,4 GHz Bluetooth
Schritt 2: Einheit auf Hutschiene installieren
Setzen Sie die Einheit von schräg oben
auf die Hutschiene.
Drücken Sie die Einheit kräftig nach
unten.
Schritt 3: Antennenkabel installieren
Verbinden Sie das Antennenkabel mit
dem Antennenanschluss am Funkmo-
dul.
Zu festes Anziehen des Antennenka-
bels kann den Anschluss am Funk-
modul beschädigen. Schließen Sie
das Antennenkabel nur handfest an.
Befestigen Sie die Antenne an den
dafür vorgesehenen Platz.
Schritt 4: I/O-Stecker installieren
Stecken Sie die I/O-Stecker auf die
entsprechenden I/O-Buchsen am I/O-
Modul.
Schritt 5: Spannungsversorgung an-
schließen
Schließen Sie die Spannungsversor-
gung nach folgendem Schema an.
Dazu kann die 24V-Versorgung des
Schaltschranks verwendet werden.
Schließen Sie die PE-Leitung am
Funkmodul an.
Depth = 140 mm (with cable), Height = 100
mm, Width= 23 mm
IP20
9-33 V DC, max. 500 mA @ 24 V DC
Max. 6 digital 9-33 V DC inputs
Max. 6 digital open collector outputs
2 analog inputs 0-10 V or
4-20 mA, 12-bit resolution
2 analog outputs 0-10 V or
4-20 mA, 12-bit resolution
Max. 8 digital relay outputs or max. 8 6
digital 24 V DC- inputs
-20°C to + 60° C
Optionally + 70° C
Transmitting power/Sendeleistung
500 mW
100 mW
Deutsch
Technical documentation / Technische Dokumentation
Please follow the link below for technical documentation (operating manuals,
configuration software..) concerning this product or simply scan the QR Code. /
Für technische Dokumentation (Handbücher, Konfigurationssoftware..) zu diesem
Produkt folgen Sie untenstehenden Link bzw. scannen Sie den QR Code.
http://www.schildknecht.ag/produkte/downloads/
DATAEAGLE 2XXX Compact
