Inhaltszusammenfassung für ImmersionRC RF Power Meter

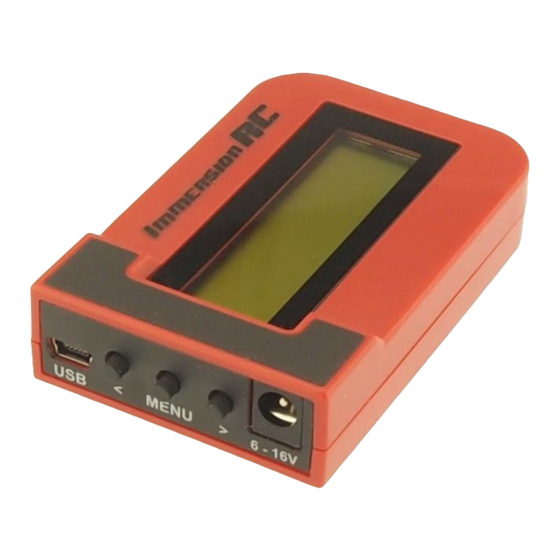

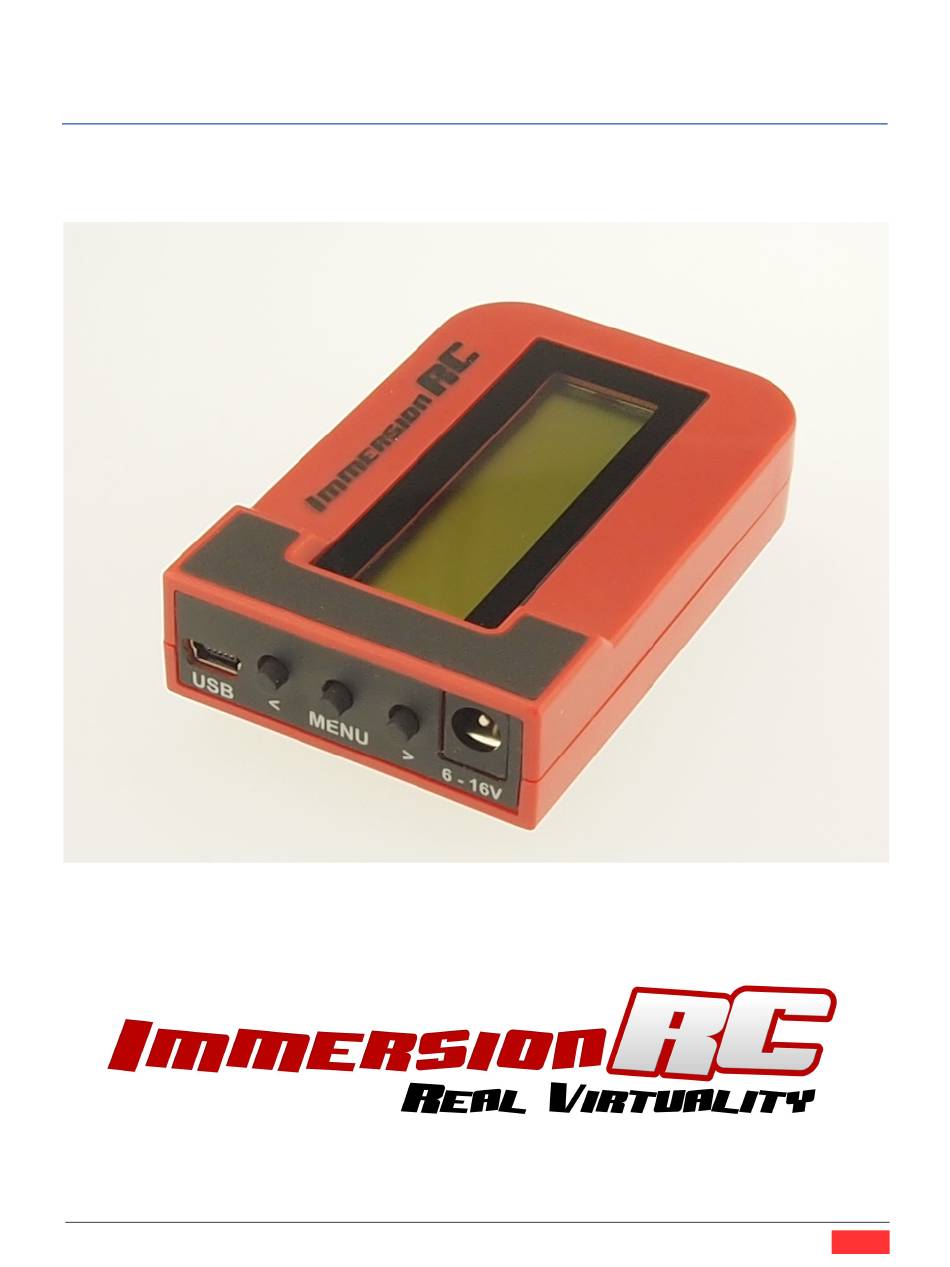

- Seite 1 ImmersionRC RF Power Meter Benutzer Handbuch Oktober 2013 Auflage, vorläufig ImmersionRC |ImmersionRC RF Power Meter...
-
Seite 2: Spezifikation
Übersicht Der “ImmersionRC RF Power Meter” ist ein kompaktes Funk Messgerät für Signale im Bereich von 1MHz – 8GHz mit Sendeleistungen von -50dBm bis 0dBm. Ein externes Dämpfungsglied (Signal Abschwächer) erweitert diesen Bereich, um die Prüfung von gepulsten und CW-Sendern zu ermöglichen. - Seite 3 TIP: Da SMA-Anschlüsse leicht durch das wiederholte An- und Abstecken beschädigt werden, ist es empfehlenswert, das Dämpfungsglied direkt auf den Power Meter anzuschließen und danach das Adapterkabel. Falls der Stecker des Kabels beschädigt wird, ist dieses deutlich günstiger zu ersetzen als das Dämpfungsglied! ImmersionRC |ImmersionRC RF Power Meter...
-
Seite 4: Firmware-Aktualisierung
Die Verwendung der richtigen Version des ImmersionRC Tools stellt sicher, daß Kalibrationskurven (gemessen während der Tests) erhalten bleiben – und somit auch die Genauigkeit des Gerätes erhalten bleibt. Es wird dringend empfohlen die Firmware des Gerätes nur nach Anweisung durch ImmersionRC durchzuführen. ImmersionRC |ImmersionRC RF Power Meter... - Seite 5 Sie nun den Wert. Ein höherer Wert (weniger negativ!) bedeutet eine höhere Funkeingangsleistung. Zum Beispiel: Antenne 1: -25dBm Antenne 2: -27dBm Antenne 3: -23dBm In diesem Beispiel empfängt Antenne 3 um 4dB mehr RF Leistung als Antenne 2. ImmersionRC |ImmersionRC RF Power Meter...
- Seite 6 Auf der zweiten Seite im Menü wählen Sie den “Avg” Modus und entweder dBm oder mW – je nachdem was Sie als Anzeige bevorzugen. Verlassen Sie das Menü, wählen Sie die richtige Frequenz (mit den Pfeiltasten) und drehen Sie den zu testenden Sender auf. ImmersionRC |ImmersionRC RF Power Meter...
