2
2.1 Magnetventil und RFW-Platine montieren

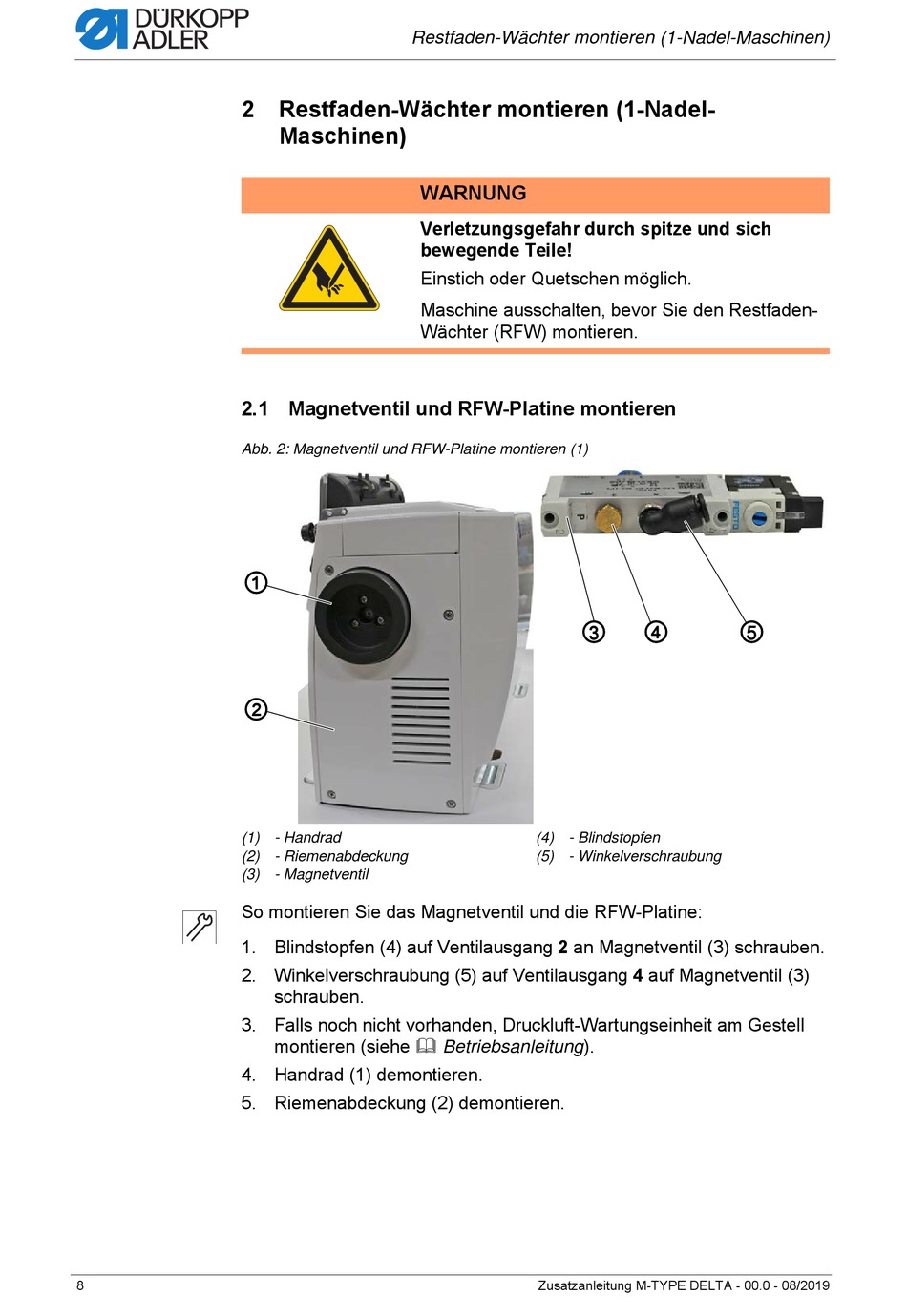

Abb. 2: Magnetventil und RFW-Platine montieren (1)
①
②
(1) - Handrad
(2) - Riemenabdeckung
(3) - Magnetventil
So montieren Sie das Magnetventil und die RFW-Platine:
1. Blindstopfen (4) auf Ventilausgang 2 an Magnetventil (3) schrauben.
2. Winkelverschraubung (5) auf Ventilausgang 4 auf Magnetventil (3)
3. Falls noch nicht vorhanden, Druckluft-Wartungseinheit am Gestell
4. Handrad (1) demontieren.
5. Riemenabdeckung (2) demontieren.
8
Restfaden-Wächter montieren (1-Nadel-Maschinen)
Restfaden-Wächter montieren (1-Nadel-
Maschinen)
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Maschine ausschalten, bevor Sie den Restfaden-
Wächter (RFW) montieren.
schrauben.
montieren (siehe Betriebsanleitung).
③
④
(4) - Blindstopfen
(5) - Winkelverschraubung
Zusatzanleitung M-TYPE DELTA - 00.0 - 08/2019
⑤
