Notch Filter - Ovation Roundback Bedienungsanleitung

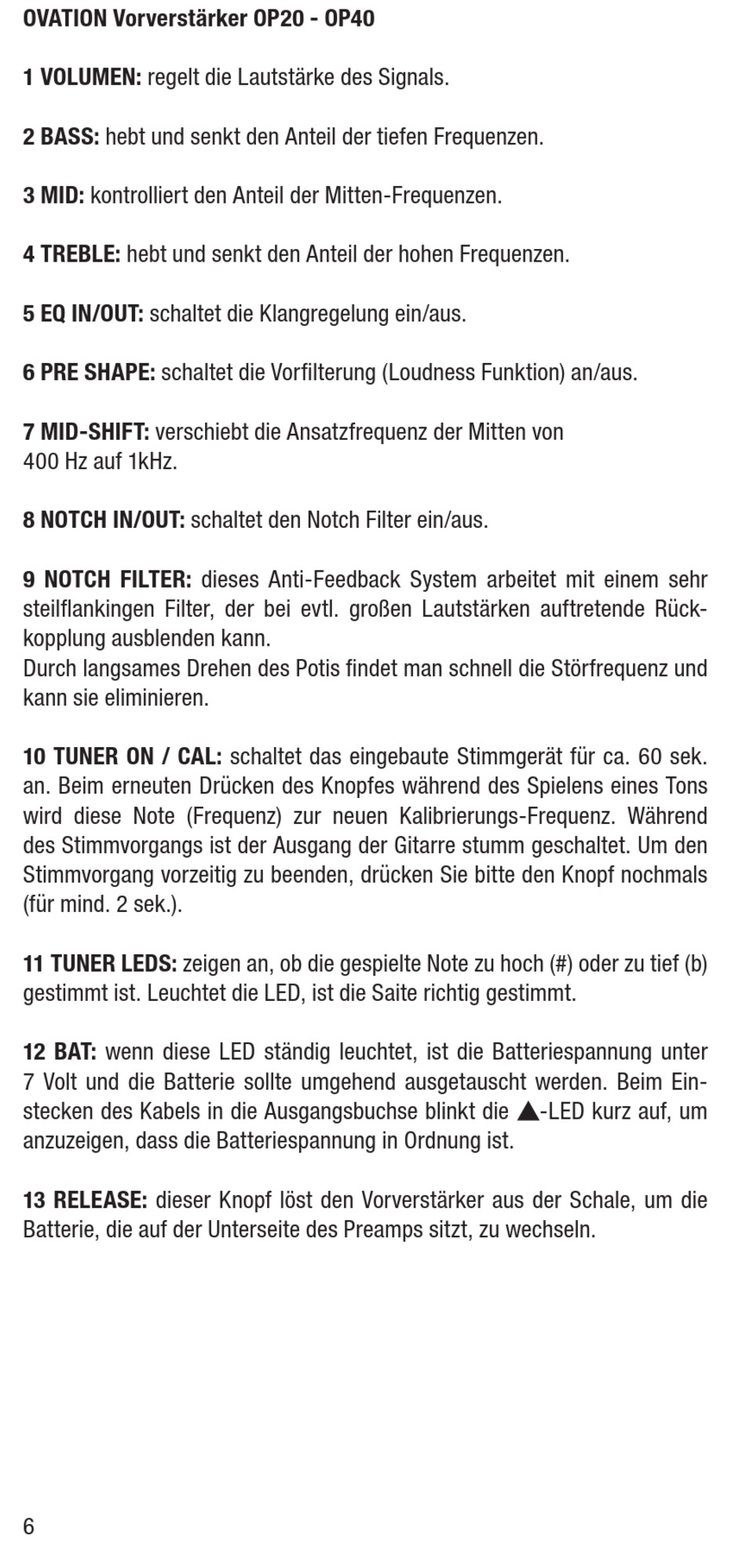

OVATION Vorverstärker OP20 - OP40
1 VOLUMEN: regelt die Lautstärke des Signals.
2 BASS: hebt und senkt den Anteil der tiefen Frequenzen.
3 MID: kontrolliert den Anteil der Mitten-Frequenzen.
4 TREBLE: hebt und senkt den Anteil der hohen Frequenzen.
5 EQ IN/OUT: schaltet die Klangregelung ein/aus.
6 PRE SHAPE: schaltet die Vorfilterung (Loudness Funktion) an/aus.
7 MID-SHIFT: verschiebt die Ansatzfrequenz der Mitten von
400 Hz auf 1kHz.
8 NOTCH IN/OUT: schaltet den Notch Filter ein/aus.
9 NOTCH FILTER: dieses Anti-Feedback System arbeitet mit einem sehr
steilflankingen Filter, der bei evtl. großen Lautstärken auftretende Rück-
kopplung ausblenden kann.
Durch langsames Drehen des Potis findet man schnell die Störfrequenz und
kann sie eliminieren.
10 TUNER ON / CAL: schaltet das eingebaute Stimmgerät für ca. 60 sek.
an. Beim erneuten Drücken des Knopfes während des Spielens eines Tons
wird diese Note (Frequenz) zur neuen Kalibrierungs-Frequenz. Während
des Stimmvorgangs ist der Ausgang der Gitarre stumm geschaltet. Um den
Stimmvorgang vorzeitig zu beenden, drücken Sie bitte den Knopf nochmals
(für mind.  sek.).
11 TUNER LEDS: zeigen an, ob die gespielte Note zu hoch (#) oder zu tief (b)
gestimmt ist. Leuchtet die LED, ist die Saite richtig gestimmt.
12 BAT: wenn diese LED ständig leuchtet, ist die Batteriespannung unter
7 Volt und die Batterie sollte umgehend ausgetauscht werden. Beim Ein-
stecken des Kabels in die Ausgangsbuchse blinkt die -LED kurz auf, um
anzuzeigen, dass die Batteriespannung in Ordnung ist.
13 RELEASE: dieser Knopf löst den Vorverstärker aus der Schale, um die
Batterie, die auf der Unterseite des Preamps sitzt, zu wechseln.
6
