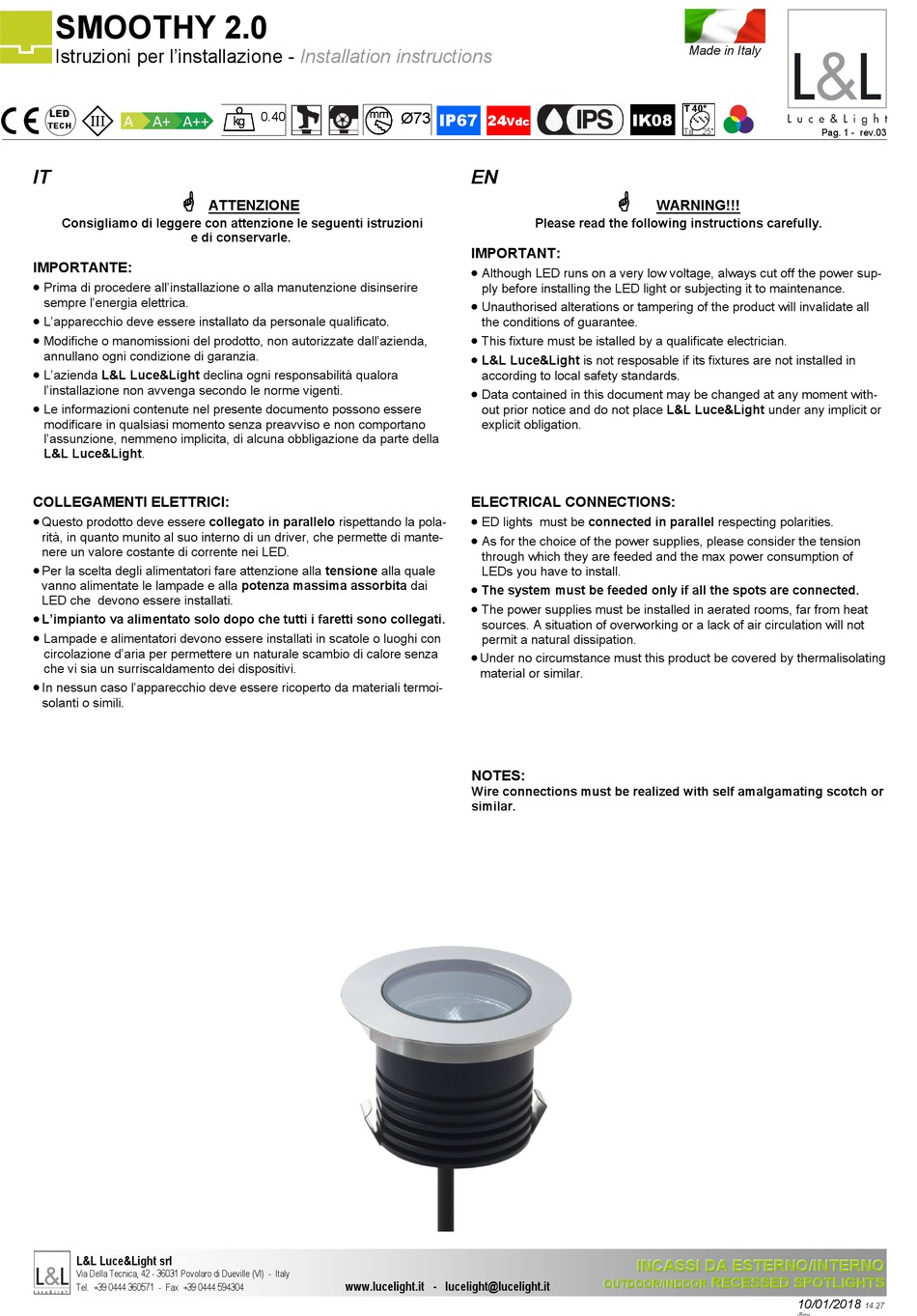

l&l SMOOTHY 2.0 Gebrauchsanleitung

SMOOTHY 2.0
Istruzioni per l'installazione -
LED
TECH
IT

Consigliamo di leggere con attenzione le seguenti istruzioni
e di conservarle.
IMPORTANTE:

Prima di procedere all'installazione o alla manutenzione disinserire
sempre l'energia elettrica.

L'apparecchio deve essere installato da personale qualificato.

Modifiche o manomissioni del prodotto, non autorizzate dall'azienda,
annullano ogni condizione di garanzia.

L'azienda L&L Luce&Light declina ogni responsabilità qualora
l'installazione non avvenga secondo le norme vigenti.

Le informazioni contenute nel presente documento possono essere
modificare in qualsiasi momento senza preavviso e non comportano
l'assunzione, nemmeno implicita, di alcuna obbligazione da parte della
L&L Luce&Light.
COLLEGAMENTI ELETTRICI:

Questo prodotto deve essere collegato in parallelo rispettando la pola-
rità, in quanto munito al suo interno di un driver, che permette di mante-
nere un valore costante di corrente nei LED.

Per la scelta degli alimentatori fare attenzione alla tensione alla quale
vanno alimentate le lampade e alla potenza massima assorbita dai
LED che devono essere installati.

L'impianto va alimentato solo dopo che tutti i faretti sono collegati.

Lampade e alimentatori devono essere installati in scatole o luoghi con
circolazione d'aria per permettere un naturale scambio di calore senza
che vi sia un surriscaldamento dei dispositivi.

In nessun caso l'apparecchio deve essere ricoperto da materiali termoi-
solanti o simili.
L&L Luce&Light srl
Via Della Tecnica, 42 - 36031 Povolaro di Dueville (VI) - Italy
Tel. +39 0444 360571 - Fax +39 0444 594304
Installation instructions
0.40
ATTENZIONE
www.lucelight.it - lucelight@lucelight.it
Ø73 IP67
24
Vdc
EN
Please read the following instructions carefully.
IMPORTANT:

Although LED runs on a very low voltage, always cut off the power sup-
ply before installing the LED light or subjecting it to maintenance.

Unauthorised alterations or tampering of the product will invalidate all
the conditions of guarantee.

This fixture must be istalled by a qualificate electrician.

L&L Luce&Light is not resposable if its fixtures are not installed in
according to local safety standards.

Data contained in this document may be changed at any moment with-
out prior notice and do not place L&L Luce&Light under any implicit or
explicit obligation.
ELECTRICAL CONNECTIONS:

ED lights must be connected in parallel respecting polarities.

As for the choice of the power supplies, please consider the tension
through which they are feeded and the max power consumption of
LEDs you have to install.

The system must be feeded only if all the spots are connected.

The power supplies must be installed in aerated rooms, far from heat
sources. A situation of overworking or a lack of air circulation will not
permit a natural dissipation.

Under no circumstance must this product be covered by thermalisolating
material or similar.
NOTES:
Wire connections must be realized with self amalgamating scotch or
similar.
Made in Italy
T 40°
IK08
Ta 25°

WARNING!!!
INCASSI DA ESTERNO/INTERNO INCASSI DA ESTERNO/INTERNO INCASSI DA ESTERNO/INTERNO
RECESSED SPOTLIGHTS
RECESSED SPOTLIGHTS RECESSED SPOTLIGHTS
OUTDOOR/INDOOR
OUTDOOR/INDOOR OUTDOOR/INDOOR
Pag. 1 - rev.03
10/01/2018
14.27
Andrea
