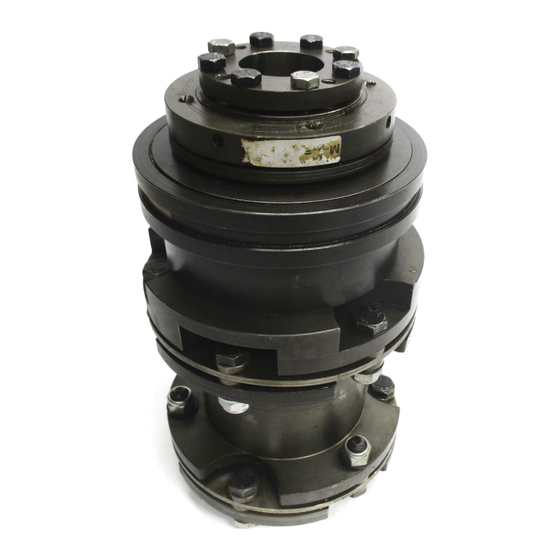

Mayr EAS-NC Einbau- Und Betriebsanleitung

Einbau- und Betriebsanleitung für EAS
Lastic-Spielfrei Kupplung Type 454._ _ _._
Größe 01 bis 3
Bitte die Betriebsanleitung sorgfältig lesen und beachten.
Nichtbeachtung führt möglicherweise zu Funktionsstörungen, bzw. zum Ausfall der Kupplung und den damit verbundenen Schäden.
Inhaltsverzeichnis:
Seite 1: - Inhaltsverzeichnis
- Sicherheits- und Hinweiszeichen
- Sicherheitshinweise
Seite 2: - Kupplungsansichten (Varianten)
- Teileliste
Seite 3: - Lieferzustand
- Funktion
- Temperaturbeständigkeit
- Ausführung
- Endschalter
Seite 4: - Montage der Kupplung
- Montage beider Kupplungshälften
- Demontage
- Montage der Kupplungshälften mit Passfedernut
- Zusammenschieben beider Kupplungshälften
Seite 5: - Zulässige Wellenverlagerungen
- Ausrichten der Kupplung
- Wartung
- Entsorgung
- Technische Daten
Sicherheitshinweise
Die vorliegende Einbau- und Betriebsanleitung (E+B) ist Bestandteil der Kupplungslieferung.
Bewahren Sie die E+B stets gut zugänglich in der Nähe der Kupplung auf.
Die Inbetriebnahme des Produkts ist solange untersagt, bis sichergestellt wurde, dass alle anzusetzenden EU-Richtlinien
und Direktiven an der Maschine oder Anlage, in der das Erzeugnis eingebaut ist, erfüllt sind.
®
Die EAS -Kupplungen entsprechen den zum Zeitpunkt der Drucklegung der Einbau- und Betriebsanleitung bekannten
Regeln der Technik und gelten zum Zeitpunkt der Auslieferung grundsätzlich als betriebssicher.
Basierend auf der ATEX-Richtlinie ist dieses Produkt ohne Konformitätsbewertung nicht geeignet zum Einsatz in
explosionsgefährdeten Bereichen.
GEFAHR

Wenn die EAS

Wenn die einschlägigen NORMEN der Sicherheit oder Einbaubedingungen nicht beachtet werden.
Schutzmaßnahmen durch den Anwender

Abdecken sich bewegender Teile zum Schutz gegen Quetschen, Erfassen, Staubablagerungen und das Auftreffen
von Fremdkörpern.

Wenn mit mayr
werden.
Zur Vermeidung von Personen- und Sachschäden dürfen nur fachkundige Personen an den Komponenten
arbeiten. Sie müssen mit Auslegung, Transport, Installation, Inbetriebnahme, Instandhaltung und Entsorgung
entsprechend der einschlägigen Normen und Vorschriften vertraut sein.
Vor der Installation und Inbetriebnahme ist die Einbau- und Betriebsanleitung sorgfältig zu lesen.
Mit diesen Sicherheitshinweisen wird kein Anspruch auf Vollständigkeit erhoben!
25/03/2021 TK/MD
Seite 1 von 5
®
-Kupplungen verändert oder umgebaut wurden.
®
nicht anders vereinbart dürfen die Kupplungen nicht ohne Endschalter in Betrieb genommen
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
®
-NC
Sicherheits- und Hinweiszeichen
VORSICHT
Verletzungsgefahr für Menschen und
Beschädigung an der Maschine möglich.
Hinweis!
Hinweis auf wichtige zu beachtende Punkte.
public.mayr@mayr.com
(B.4.8.3.DE)
