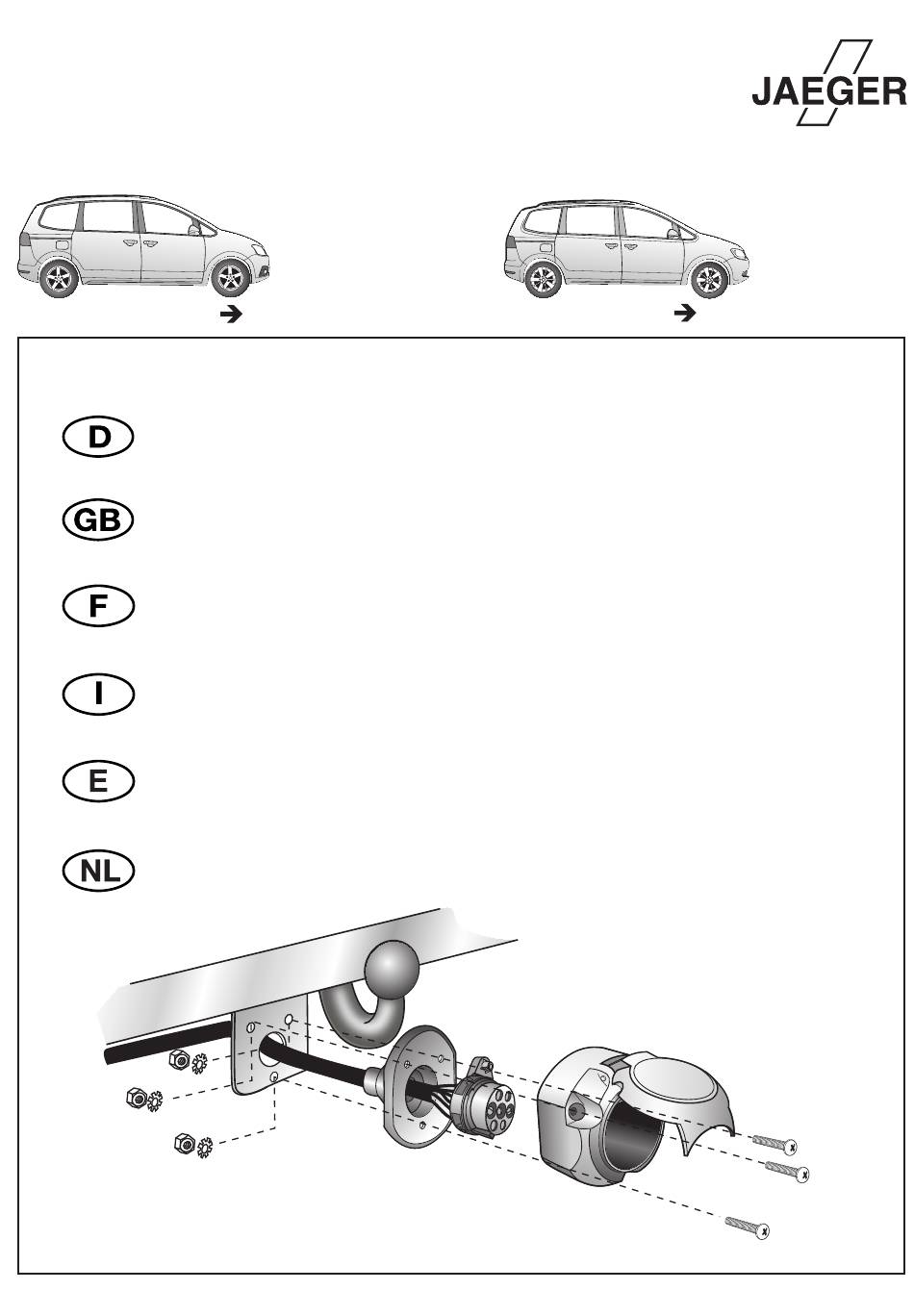

No. 12500554J
SEAT/VW
Alhambra 09/10

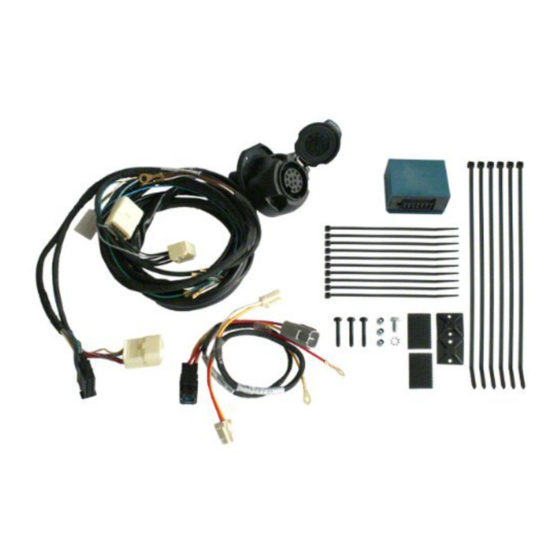

Elektro-Einbausatz für Anhängerkupplung / 7-polig / 12 Volt / ISO 1724
Einbauanleitung
Electric wiring kit for towbars / 7-pin / 12 Volt / ISO 1724
Fitting instructions
Faisceau pour attelage / 7 broches / 12 Volt / ISO 1724
Instructions de montage
Cablaggio elettrico per ganci di traino / 7 poli / 12 Volt / ISO 1724
Istruzione di montaggio
Kits eléctricos para enganches de remolques / 7 pins / 12 Volt / ISO 1724
Instrucciones de montaje
Elektro-inbouwset voor aanhangerkoppeling / 7-polig / 12 Volt / ISO 1724
Montagehandleiding
87501195 / 20.03.2012 / Seite 1/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de
Sharan 09/10

Werbung

loading

Verwandte Anleitungen für Jaeger 12500554J

Inhaltszusammenfassung für Jaeger 12500554J

  • Seite 1 Instrucciones de montaje Elektro-inbouwset voor aanhangerkoppeling / 7-polig / 12 Volt / ISO 1724 Montagehandleiding 87501195 / 20.03.2012 / Seite 1/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Seite 2 87501195 / 20.03.2012 / Seite 2/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Seite 3 5-10 15-20 12-13 87501195 / 20.03.2012 / Seite 3/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Seite 4 90010216 87501195 / 20.03.2012 / Seite 4/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Seite 5 87501195 / 20.03.2012 / Seite 5/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...

  • Seite 6: Ausgangsseite Wählen Choose Direction

    BK/GN GY/RD 5/58-R BK/RD 6/54 7/58-L GY/BK 90500548 Ausgangsseite wählen Choose direction 90500212 87501195 / 20.03.2012 / Seite 6/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Seite 7 Bild 1 beachten! Important! Please note informations in picture 1! OR/BR OR/GN RD/BK RD/YL RD/BL 87501195 / 20.03.2012 / Seite 7/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Seite 8 öffnen! Open secondary lock! RD/BL RD/YL RD/YL POS. RD/BL POS. RD/YL RD/BL 90270325 87501195 / 20.03.2012 / Seite 8/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Seite 9 RD/BK chamber 45 Bordnetzsteuergerät Steckgehäuse 52-polig (BK) Network control unit 52 pin connector (BK) 87501195 / 20.03.2012 / Seite 9/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Seite 10 Pour activer ces fonctions, les feux de position ou de croisement doivent être allumés! everse 87501195 / 20.03.2012 / Seite 10/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Seite 11 13-pin OPTIONAL Trailer Simulator for 7- and 13-pin everse everse Sockets Part-no. 50400107J 87501195 / 20.03.2012 / Seite 11/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...

  • Seite 12: Wichtige Hinweise

    • Anhänger ja • Trailer yes • Entrer «10» et «Q» • Remorque «Oui» 87501195 / 20.03.2012 / Seite 12/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Seite 13 • rimorchio sì • 011 Valores medidos • Introducir "10" y "Q" • Remolque sí 87501195 / 20.03.2012 / Seite 13/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Seite 14 87501195 / 20.03.2012 / Seite 14/14 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
