GroJa Solid Montage- Und Pflegeanleitung Seite 2

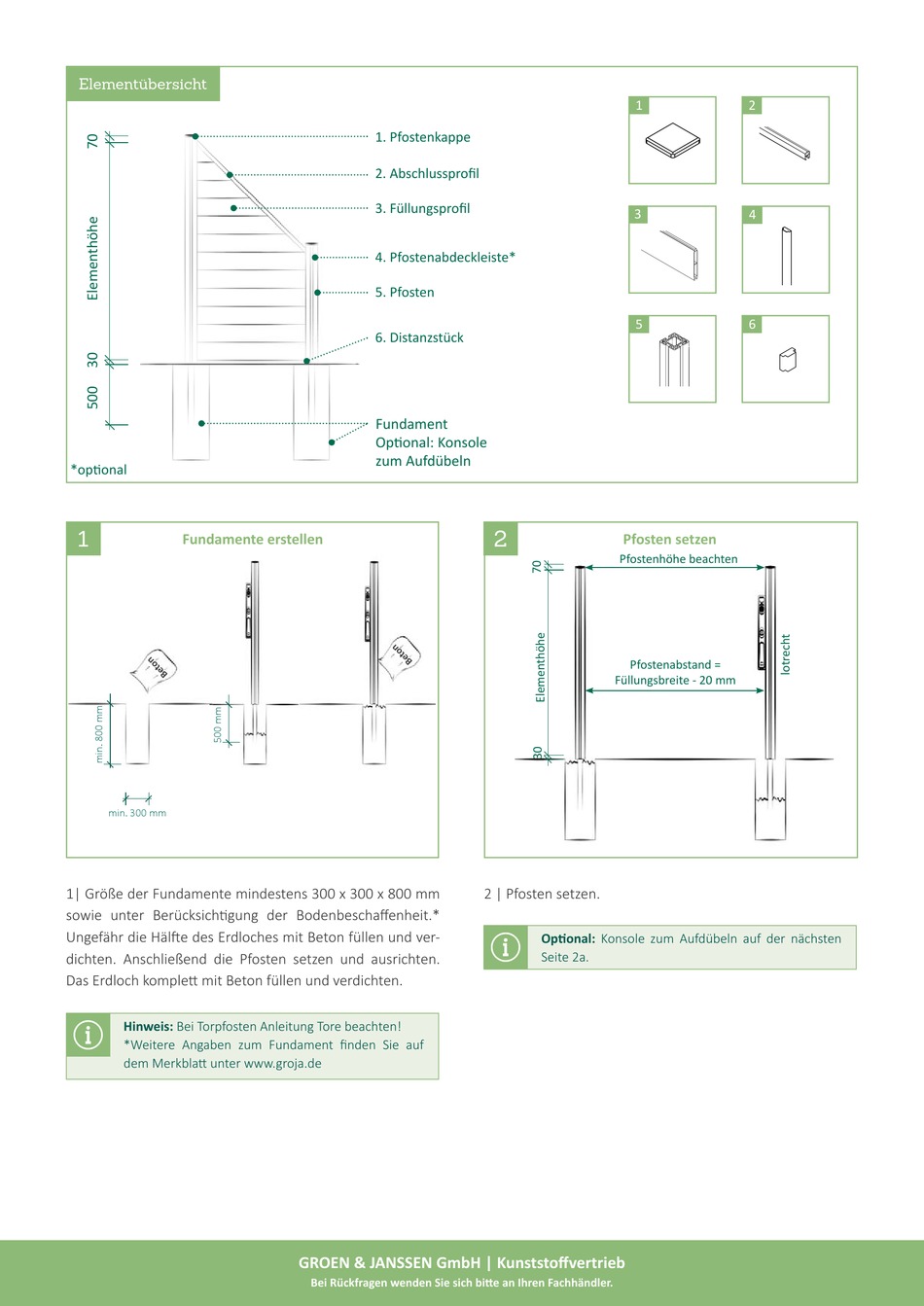

Elementübersicht
*op onal
1
Fundamente erstellen
min. 300 mm
1| Größe der Fundamente mindestens 300 x 300 x 800 mm
sowie unter Berücksich gung der Bodenbeschaff enheit.*
Ungefähr die Häl e des Erdloches mit Beton füllen und ver-
dichten. Anschließend die Pfosten setzen und ausrichten.
Das Erdloch komple mit Beton füllen und verdichten.
Hinweis: Bei Torpfosten Anleitung Tore beachten!
*Weitere Angaben zum Fundament fi nden Sie auf
dem Merkbla unter www.groja.de
1. Pfostenkappe
2. Abschlussprofi l
3. Füllungsprofi l
4. Pfostenabdeckleiste*
5. Pfosten
6. Distanzstück
Fundament
Op onal: Konsole
zum Aufdübeln
GROEN & JANSSEN GmbH | Kunststoff vertrieb
Bei Rückfragen wenden Sie sich bi e an Ihren Fachhändler.
1
3
5
2
Pfosten setzen
Pfostenhöhe beachten
Pfostenabstand =
Füllungsbreite - 20 mm
2 | Pfosten setzen.
Op onal: Konsole zum Aufdübeln auf der nächsten
Seite 2a.
2
4
6
