Montage
GEFAHR:
Lebensgefahr durch elektrischen Strom!
Das Berühren von unter Spannung stehenden Teilen kann zum Strom-
schlag führen.
▶ Elektroarbeiten am Regelgerät dürfen nur von einem Elektro-
installateur durchgeführt werden.
▶ Schutzleiter (grün/gelb) nicht als Steuerleitung verwenden.
▶ Pumpe an Klemmleiste (Zubehör) anschließen. Anleitung der Klemm-
leiste beachten.
Wenn ein Temperaturwächter montiert ist:
▶ Temperaturwächter (TB1) an Klemmleiste anschließen.

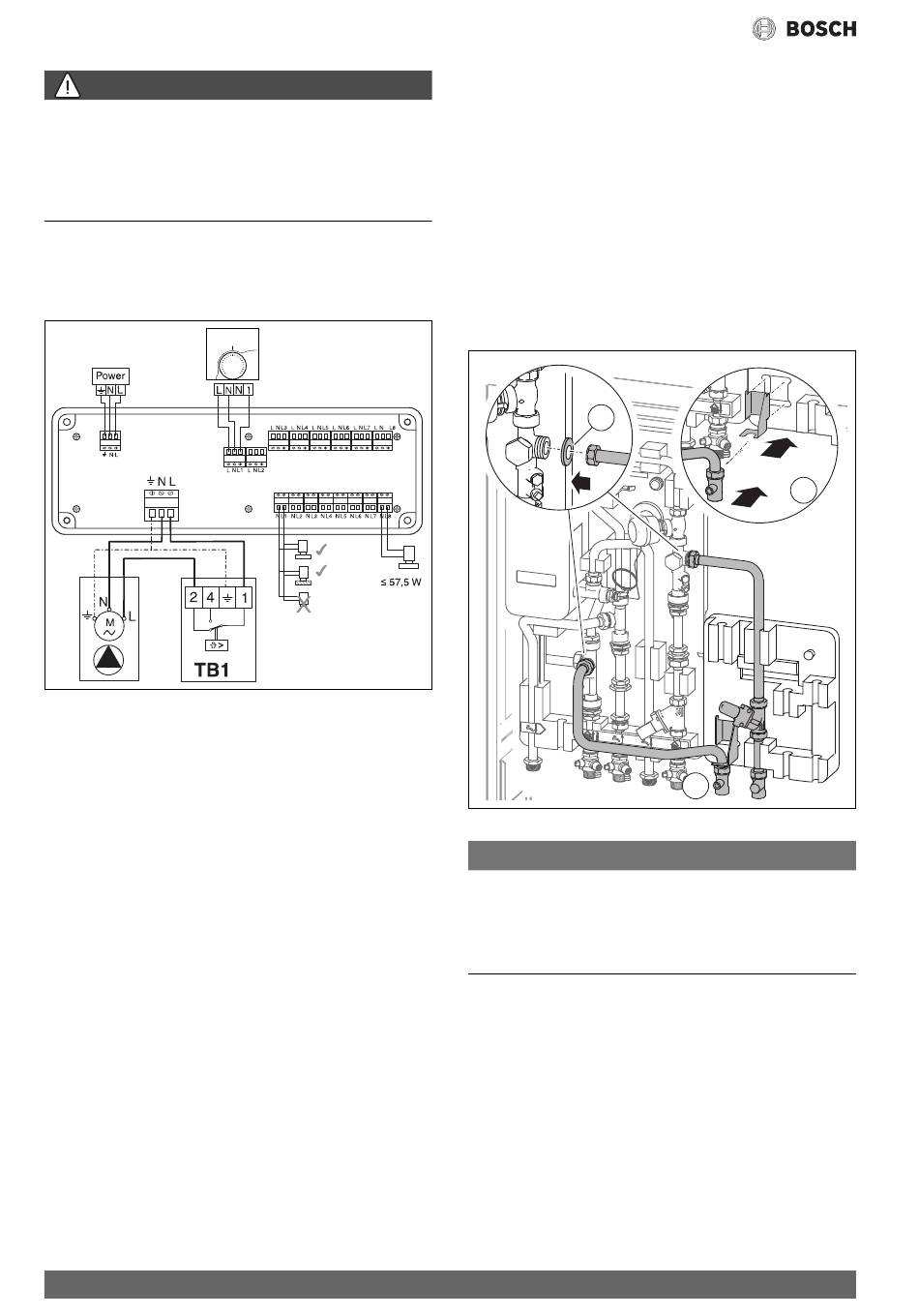

Bild 17 Elektrischer Anschluss an die Klemmleiste Fußbodenheizung
(Zubehör)
10
Modul für den ungemischten Heizkreis montieren
Lieferumfang:
• Rohrgruppe (1 × Vorlauf, 1 × Rücklauf)
• Dämmteil mit 4 Stück Dichtungen (1 × )
• Halter (1 × )
• Blech (1 × )
• Kapillarleitung, wenn Differenzdruckregler enthalten ist
Gezeigt wird die Rohrgruppe mit Differenzdruckregler. Die Rohrgruppe
ohne Differenzdruckregler wird genauso montiert.
▶ Blech in Dämmteil drücken [1].
▶ Rohrgruppe Rücklauf in das Dämmteil drücken, ausrichten und oben
mit Dichtung [2] verschrauben.
▶ Rohrgruppe Vorlauf unten in das Blech einhängen und oben mit Dich-
tung verschrauben.
0010024147-01
Bild 18 Direkte Heizkreisversorgung montieren
HINWEIS:
Geräuschentwicklung durch Ausfall des Differenzdruckreglers !
Wird die Kapillarleitung geknickt, kann das zum Ausfall des Differenz-
druckreglers führen.
▶ Vorsichtig mit der Kapillarleitung umgehen und nicht knicken.
▶ Kapillarleitung mit einem Radius von mehr als 20 mm biegen.
Wenn Differenzdruckregler für den Heizkreis vorhanden ist:
▶ Stopfen am Anschluss mit Schlüssel 8 mm entfernen.
2
1
Flow 7000 S – 6720888223 (2019/03)
