Weishaupt WWP-RG1 Montage- Und Betriebsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Weishaupt WWP-RG1
- Seite 1 Montage- und Betriebsanleitung Raumgerät WWP-RG1 83316001 1/2019-08...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Raumgerät WWP-RG1 Benutzerhinweise ...................... 3 1.1 Zielgruppe ........................ 3 1.2 Symbole ......................... 3 1.3 Gewährleistung und Haftung .................. 4 Sicherheit .......................... 5 2.1 Bestimmungsgemäße Verwendung ................. 5 2.2 Sicherheitsmaßnahmen .................... 5 2.3 Entsorgung ........................ 5 Produktbeschreibung .................... -
Seite 3: Benutzerhinweise
Montage- und Betriebsanleitung Raumgerät WWP-RG1 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung Wärmepumpe. -
Seite 4: Gewährleistung Und Haftung
Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten, unsachgemäß durchgeführte Reparaturen, keine Verwendung von Weishaupt-Originalteilen, höhere Gewalt, Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wurden. 4-20... -
Seite 5: Sicherheit
2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das Raumgerät ist in Verbindung mit der Weishaupt Wärmepumpe WWP LS und WWP LB geeignet für die Raumführung von einem Heizkreis. Es können bis zu 3 Raumgeräte eingesetzt werden. Jedes dieser 3 Raumgeräte kann einem Heizkreis zugeordnet werden. -
Seite 6: Produktbeschreibung
Montage- und Betriebsanleitung Raumgerät WWP-RG1 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel WWP-RG1 Baureihe: Weishaupt Wärmepumpe Typ: Raumgerät 6-20 83316001 1/2019-08 Et... -
Seite 7: Technische Daten
IP20 3.2.2 Umgebungsbedingungen Temperatur im Betrieb 0 ... +50 °C Temperatur bei Transport/Lagerung 0 ... +50 °C relative Luftfeuchtigkeit max 85 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 3.2.3 Abmessungen 80 mm 7-20 83316001 1/2019-08 Et... -
Seite 8: Montage
Montage- und Betriebsanleitung Raumgerät WWP-RG1 4 Montage 4 Montage Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Schaden an Platine durch elektrostatische Entladung (ESD) Platine kann durch Berührung beschädigt werden. - Seite 9 Montage- und Betriebsanleitung Raumgerät WWP-RG1 4 Montage Raumgerät mit den Nasen 1 an den Aussparungen 2 einführen. Raumgerät nach unten einrasten. Schutzfolie abziehen. 9-20 83316001 1/2019-08 Et...
-
Seite 10: Bedienung

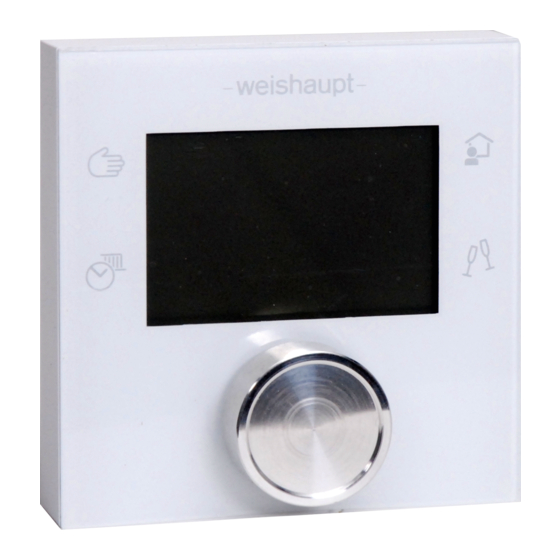

Montage- und Betriebsanleitung Raumgerät WWP-RG1 5 Bedienung 5 Bedienung 5.1 Anzeige- und Bedieneinheit Tasten 1 Handbetrieb [Kap. 5.3] 2 Abwesenheit [Kap. 5.4] 3 Partybetrieb [Kap. 5.5] 4 Automatikbetrieb [Kap. 5.6] Drehknopf 5 drehen auswählen oder Werte ändern drücken kurz: bestätigen oder Werte speichern Im Einstellmodus: ca. -
Seite 11: Anzeige
0 Service-Ebene aktiv Fehler Bei einem Fehler an der Anlage, erscheint in der Anzeige ein blinkendes Warn- symbol Heizungsfachbetrieb oder Weishaupt-Kundendienst benachrichtigen. 5.2.1 Anzeige Raumfeuchte Aktuelle Raumfeuchte am Raumgerät. Drehknopf ca. 3 Sekunden drücken. Aktuelle Raumfeuchte wird für ca. 3 Sekunden angezeigt. -
Seite 12: Handbetrieb
Montage- und Betriebsanleitung Raumgerät WWP-RG1 5 Bedienung 5.3 Handbetrieb Dauerhaftes Temperaturniveau entsprechend der eingestellten Betriebsart, unab- hängig vom Zeitprogramm. Folgende Betriebsarten sind möglich: Sommerbetrieb Absenkbetrieb Normalbetrieb Komfortbetrieb Taste Handbetrieb drücken. Symbole für die Betriebsarten werden blinkend angezeigt. Mit Drehknopf gewünschte Betriebsart wählen. -
Seite 13: Partybetrieb
Montage- und Betriebsanleitung Raumgerät WWP-RG1 5 Bedienung 5.5 Partybetrieb Der Heizbetrieb kann vorübergehend (maximal 12 Stunden) verlängert werden. Während der eingestellten Zeit ist der Komfortbetrieb aktiv. Taste Partybetrieb drücken. Stundenanzeige wird blinkend angezeigt. Mit Drehknopf gewünschte Stunden einstellen und bestätigen. Nach ca. 3 Sekunden ist der Komfortbetrieb für die eingestellte Dauer aktiv. -
Seite 14: Raumsolltemperatur Einstellen
Montage- und Betriebsanleitung Raumgerät WWP-RG1 5 Bedienung 5.7 Raumsolltemperatur einstellen Die Raumsolltemperatur kann bei jeder Betriebsart (außer bei Sommerbetrieb) ge- ändert werden. Drehknopf drücken. Anzeige wechselt in die Einstellung der Raumsolltemperatur. Eingestellte Raumsolltemperatur wird blinkend angezeigt. Mit Drehknopf gewünschte Raumsolltemperatur einstellen und bestätigen. -
Seite 15: Service-Ebene
Montage- und Betriebsanleitung Raumgerät WWP-RG1 5 Bedienung 5.8 Service-Ebene 5.8.1 Zuordnung prüfen Auf welchen Heizkreis das Raumgerät zugeordnet ist, kann bei Parameter 0F an- gezeigt werden. Taste Handbetrieb und Automatikbetrieb gleichzeitig ca. 2 Sekunden drücken. Die Service-Ebene ist aktiviert. Drehknopf drücken. Die Adresse vom Heizkreis wird angezeigt, auf den der Zugriff erfolgt. -
Seite 16: Beleuchtung Im Einstellmodus Einstellen
Montage- und Betriebsanleitung Raumgerät WWP-RG1 5 Bedienung 5.8.3 Beleuchtung im Einstellmodus einstellen Helligkeit der Anzeige in Einstellmodus einstellen. Einstellbereich: 0 ... 30 Werkeinstellung: 30 Taste Handbetrieb und Automatikbetrieb gleichzeitig ca. 2 Sekunden drücken. Die Service-Ebene ist aktiviert. Drehknopf drehen, bis Parameter 2F angezeigt wird. -
Seite 17: Inbetriebnahme
Montage- und Betriebsanleitung Raumgerät WWP-RG1 6 Inbetriebnahme 6 Inbetriebnahme Montage- und Betriebsanleitung der Wärmepumpe beachten. Das Raumgerät muss einem Heizkreis zugeordnet sein. Wenn das Raumgerät bereits einem Heizkreis zugeordnet wurde, erscheint die Standardanzeige. Raumgerät zuordnen Mit Drehknopf gewünschten Heizkreis wählen und bestätigen. -
Seite 18: Fehler
Montage- und Betriebsanleitung Raumgerät WWP-RG1 7 Fehler 7 Fehler Findet das Raumgerät den zugeordneten Heizkreis nicht mehr, erscheint eine Feh- lermeldung mit Angabe vom Heizkreis. Beispiel: Fehler Heizkreis 1 Heizkreis aktivieren Fachmann-Ebene wählen. Entsprechenden Heizkreis wählen. Einstellungen wählen. Funktion wählen. -
Seite 19: Stichwortverzeichnis
Montage- und Betriebsanleitung Raumgerät WWP-RG1 8 Stichwortverzeichnis 8 Stichwortverzeichnis Abwesenheit ................ 12 Raumfeuchte................ 11 Anzeige.................. 11 Raumfühler ................ 15 Aufstellhöhe................ 7 Raumsolltemperatur ............ 14 Aufstellraum................ 5 Raumtemperatur.............. 15 Automatikbetrieb .............. 13 Restlaufzeit .............. 12, 13 Bedieneinheit ............... 10 Schutzart................. 7 Bedienfeld ................ 10 Schutzfolie ................ 9 Beleuchtung................. 16 Sicherheitsmaßnahmen ............ 5 Spannungsversorgung ............ - Seite 20 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 570 kW Wandhängende Brennwert- systeme für Gas bis 240 kW Die millionenfach bewährten Kompaktbrenner...
