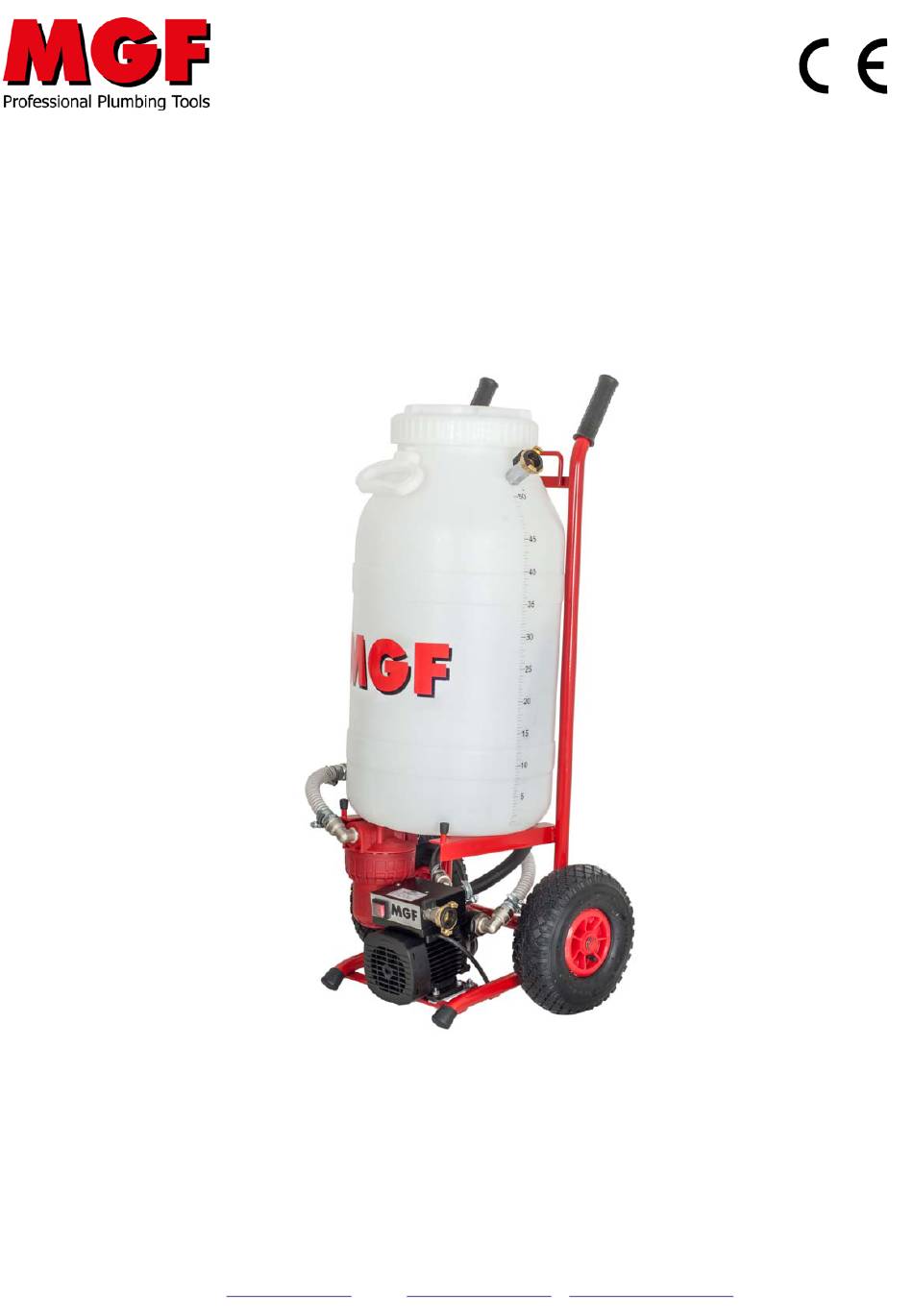

MGF Solar Express Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Art. 905149
Solar Express
Bedienungsanleitung
Rev. 2.0 vom 14/12/2018
Das vorliegende Handbuch wurde gemäß der Richtlinie 2006/42/EC und UNI 10893 Norm verfasst.
1
MGF
srl – Via Chico Mendes, 8 – 43055 Sorbolo Mezzani (PR) ITALY – Tel. +39 0521-818301 – Fax +39 0521-818202
MGF
E-mail:
info@mgftools.com
– Web:
www.mgftools.com
–
www.nebulizzare.com
Inhaltsverzeichnis
Inhaltszusammenfassung für MGF Solar Express
- Seite 1 Art. 905149 Solar Express Bedienungsanleitung Rev. 2.0 vom 14/12/2018 Das vorliegende Handbuch wurde gemäß der Richtlinie 2006/42/EC und UNI 10893 Norm verfasst. srl – Via Chico Mendes, 8 – 43055 Sorbolo Mezzani (PR) ITALY – Tel. +39 0521-818301 – Fax +39 0521-818202 E-mail: info@mgftools.com...
-
Seite 2: Allgemeine Informationen
Einleitung Einleitung Diese Gebrauchsanleitung enthält wichtige Informationen zur korrekten Montage, Inbetriebnahme, Bedienung und Wartung des Gerätes. Lesen Sie sich diese Gebrauchsanleitung sorgfältig durch und bewahren sie diese ständig am Einsatzort des Gerätes auf, damit sie bei Bedarf zur Verfügung steht Der Anwender soll geeignete Anweisungen dem Endverbraucher für die korrekte Verwendung des Systems erteilen. - Seite 3 srl – Via Chico Mendes, 8 – 43055 Sorbolo Mezzani (PR) ITALY – Tel. +39 0521-818301 – Fax +39 0521-818202 E-mail: info@mgftools.com – Web: www.mgftools.com – www.nebulizzare.com...
-
Seite 4: Systembeschreinbung
Systembeschreinbung Systembeschreinbung BETRIEB Solar Express ermöglicht Installations- und Wartungsarbeiten, wie das Spülen und Befüllen von geschlossenen Systemen z.B. Solaranlagen, Fußbodenheizungen, Wärme- und Kältekreisläufen. HAUPTKOMPONENTEN Das folgende Schema zeigt die Hauptkomponenten: Ventil V1 Art.220103 Ventil V3 Pumpe P1 Art.220104 Art.820150 Filter F1 Art.212998... - Seite 5 PUMPENKOMPONENTEN Die folgende Zeichnung zeigt die Hauptkomponenten der Pumpe: srl – Via Chico Mendes, 8 – 43055 Sorbolo Mezzani (PR) ITALY – Tel. +39 0521-818301 – Fax +39 0521-818202 E-mail: info@mgftools.com – Web: www.mgftools.com – www.nebulizzare.com...
-
Seite 6: Umweltbedingungen
UMWELTBEDINGUNGEN Temperatur: von 0 bis 50°C Feuchtigkeit: Von 10% bis 90% R.F. nicht kondensierend Max. Wassertemperatur: 80°C pH-Wert: >6,5 e <9 (nur neutrale Lösungen) BELEUCHTUNG Eine ausreichende und angemessene Beleuchtung sicherstellen, damit Sie in Sicherheit arbeiten können. BELÜFTUNG Der Pumpe eine ausreichende Belüftung sicherstellen, d.H. einen guten Luftzutritt von Motorventil bis zu Pumpenkopf. SCHWINGUNGEN UND GERÄUSCHE Die Pumpe verfügt über Schwingungsdämpfende Füße, um Schwingungen und folgende erzeugte Geräusche zu verringern. - Seite 7 Sicherheit Sicherheit ALLGEMEINE SICHERHEITSHINWEISE Lesen Sie sich diese Gebrauchsanleitung sorgfältig durch und beachten Sie deren Hinweise: Die Garantie ist im Falle einer unsachgemäßen Verwendung ungültig. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen. Die geltenden Vorschriften über Arbeitssicherheit und elektrische Sicherheit beachten. GEBRAUCH Die Maschine muss gemäß...
-
Seite 8: Installation
Installation Installation TRANSPORT UND HANDLING Für den Transport und Handling der Pumpe verwenden Sie die Karre, die auch auf unebenem Boden geeignet ist. LAGERUNG Die Pumpe muss in Umgebungen mit einer Temperatur zwischen a -20°C und 60°C gelagert werden. Bei Lagerung in Umgebungen mit Frostgefahr die Pumpe mit einem Frostschutzmittel einige Sekunden lang laufen lassen und dann sie trocken laufen lassen, damit das überschüssige Wasser austritt. - Seite 9 Verwendung Verwendung EINSCHALTEN Die Pumpe wird durch Betätigung des roten Schalters (auf der Stirnseite der Pumpe) in Betrieb gesetzt. BETRIEBSARTEN Der Anschluss an die zu reinigende Anlage soll gemäß einer der untenstehenden Zeichnungen durchgeführt werden. 2. Geschlossenes Heizungssystem (Nicht 1. Geschlossenes Heizungssystem empfohlen) (Empfohlener Anschluss: Umwälzpumpe trennen) Solar...
-
Seite 10: Außerbetriebsetzung
5. Pannello Solare 5. Fußbodenheizung (doppio circuito) Solar Solar System System Valvola KFE Valvola KFE Kollektor (geschlossen) (chiusa) (chiusa) Bollitore Pannello Bollitore Pannello Fußbodenheizung Wärmeaustauscher solare solare solare solare NORMALE ABSCHALTUNG Stromversorgung unterbrechen oder Pumpe ausschalten: Das Elektroventil/Rückschlagventil wird den Durchfluss automatisch stoppen. DRUCK- UND FÖRDERMENGEN EINSTELLUNG Fördermenge und Druck durch Betätigen des V1 Ventils einstellen: Wenn das Ventil völlig geschlossen ist →... -
Seite 11: Filter Reinigen
AUßERORDENTLICHE INSTANDHALTUNG Die außerordentliche Wartung betrifft Wartungsarbeiten an der Maschine und an Teilen, für die spezifische Kompetenzen und Kenntnisse erforderlich sind. Sie dürfen ausschließlich von quantifiziertem und von MGF autorisiertem Fachpersonal durchgeführt werden. Vor Wartungsarbeiten Netzstecker ziehen! BLOCKADE DER PUMPE LÖSEN Pumpe reinigen, wenn sie längere Zeit nicht benutzt wird, um ein Verkleben der Dichtungen zu vermeiden. -
Seite 12: Ersatzteile Und Zubehör
Ersatzteile und Zubehör KUNDENDIENST Siehe Allgemeine Informationen. ERSATZTEILE Verwenden Sie nur MGF Original Ersatzteilen. Um Ersatzteile zu bestellen, ist es nötig, die auf dem Typenschild angegebene Artikelnummer der Maschine und die Artikelnummer des gewünschten Ersatzteils anzugeben. Bitte siehe folgende Explosionszeichnung. -
Seite 13: Zusätzliche Informationen
Zusätzliche Informationen Zusätzliche Informationen ENTSORGUNG Installationsabfälle sollen gemäß der gesetzlichen Vorschriften ordnungsgemäß gesammelt und entsorgt werden. Die Maschine soll als spezieller Elektro-Abfall bei einer speziellen Sammelstelle entsorgt werden. Die Entsorgungsgebühr wurde schon bezahlt soweit erforderlich. AUßERBETRIEBSETZUNG UND ABBAU Vor der Außerbetriebsetzung des Systems Altöl entfernen und es über autorisierte Abfallbeseitigungsfirmen entsorgen. Konformitätserklärung Konformitätserklärung srl Via Chico Mendes, 8 –...
