Inhaltszusammenfassung für ICON Umix1010Rack ProDrive III

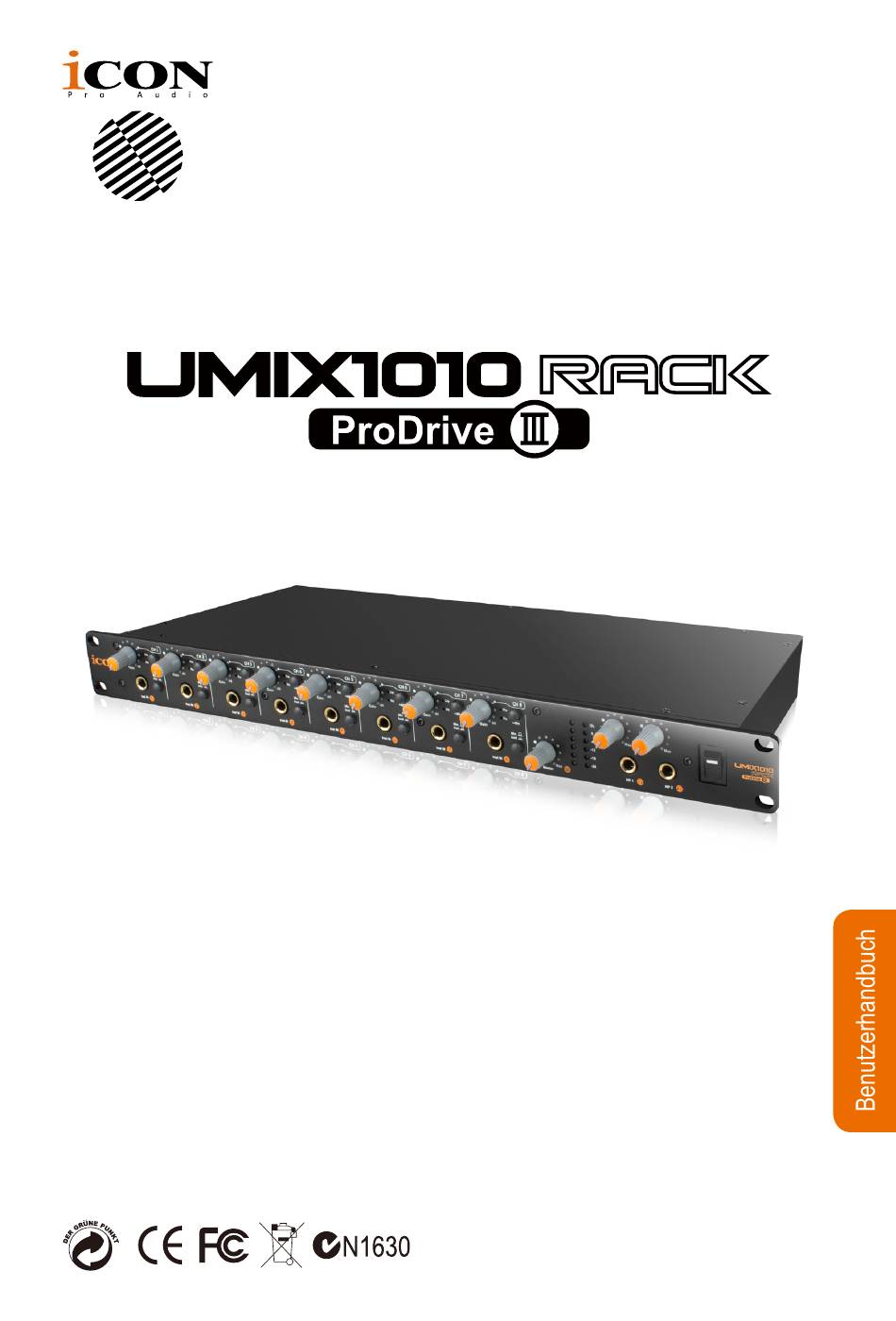

- Seite 1 10-In / 10-Out mit +48V Phantomspeisung-Aufnahme USB-Schnittstelle...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. -
Seite 3: Inhaltsverzeichnis
Contents Einführung ....................4 Was gibt's im Lieferumfang? ..............4 So registrieren Sie Ihr ICON Pro Audio-Produkt in Ihrem persönlichen Konto ......................5 Ausstattungsmerkmale ................6 Vorderseite ....................7 Rückseite ....................9 Mac Treiberinstallation................11 Mixerbedienfeld ..................13 Windows Treiberinstallation ..............15 ProDrive Ⅲ .....................18 Mixerbedienfeld ..................19 Einstellungen (Abtastrate und Latenzeinstellungen) ......22 ProDrive Ⅲ... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für den ICON USB-Audio-Aufnahme-Schnittstelle der Umix1010Rack Baureihe entschieden haben. Wir haben vollstes Vertrauen darin, dass dieses Produkt Ihnen jahrelang zuverlässige Dienste leisten wird. Sollten sie aber aus irgendwelchen Gründen nicht vollauf zufrieden sein, werden wir unser Möglichstes tun, diesen Zustand zu beheben. -
Seite 5: So Registrieren Sie Ihr Icon Pro Audio-Produkt In Ihrem Persönlichen
So registrieren Sie Ihr ICON Pro Audio- Produkt in Ihrem persönlichen Konto 1. Überprüfen Sie die Seriennummer IhresGeräts Gehen Sie zu http://iconproaudio.com/registration oder scannen Sie den untenstehenden QR-Code Geben Sie die Seriennummer Ihres Geräts und die anderen erforderlichen Informationen auf dem Bildschirm ein. Klicken Sie auf „Submit“. -
Seite 6: Ausstattungsmerkmale
Ausstattungsmerkmale Die ICON Umix1010Rack USB Aufnahme-Schnittstelle bietet ein Audio Ein- und Ausgabemodul mit USB-Anschluss. Die wichtigsten Features im Überblick: ● 24-Bit 192KHz 10-In/10-Out USB Aufnahme-Schnittstelle ● Großer Dynamikbereich: AD 114 dB DA 114 dB ● 8x8 Analog I/O Vollduplex-Aufnahme und -Wiedergabe ●... -
Seite 7: Vorderseite
Vorderseite 1. Hi-Z Eingang Ein hochohmiger Eingang für Gitarre/Bass. 2. „Inst/Mic“ Eingangsschalter Mic oder Hi-Z Eingangsschalter für Eingang 1-8. 3. Eingangs-Gain-Level-Regelung 1-8 Diese Potentiometer regeln das Eingangslevel der verbundenen analogen Mic/ Inst/Line-Eingänge. 4. 48V Phantomspeisungsschalter Zur Aktivierung der +48V Phantomspeisung der zugeordneten XLR(Rückseite)- Eingänge. -
Seite 8: Kopfhörerausgänge
8. Ausgangs-Aussteuerungsanzeige Zeigt das Ausgangslevel der Master-Ausgangskanäle. 9. Kontrolle der Kopfhörer 1-2 Diese Potentiometer steuern die Ausgangsleistung der jeweiligen Kopfhörerausgänge. 10. Kopfhörerausgänge 1-2 In diese Ausgangsbuchsen passen 1/4"Standard-TRS-Kopfhörerstecker. -
Seite 9: Rückseite
Rückseite 1. „Mic/Inst” Eingänge 1-8 Einem symmetrischen Mikrofon/Line iputs. These hybrid connectors will accept a standard 3-pin XLR plug or a 1/4” TS connector. 2. Line-Ausgänge 1-8 These are balanced analog outputs on standard 1/4″ TS connectors at +6dBU line level. 3. - Seite 10 6. 12V/3A Netzteileingang Schließen Sie hier das mitgelieferte Netzteil an. Hinweis: Umix1010Rack arbeitet nicht ohne das mitgelieferte Netzteil. Die USB- Spannungsversorgung reicht zum Betrieb des Umix1010Rack nicht aus.
-
Seite 11: Mac Treiberinstallation
Mac Treiberinstallation Umix1010Rack ist ein klassenkonformes Gerät. Daher ist bei Mac keine Treiberinstallation erforderlich. Zudem werden iOS-Geräte durch Verbindung mit einem Kameraset vollständig unterstützt. Folgen Sie den nachstehenden Schritt-für-Schritt-Anweisungen zur Installation Ihrer USB Aufnahme-Schnittstelle der Umix1010Rack und der dazugehörenden . 1. - Seite 12 5. Digitale Audioschnittstelle von Umix1010Rack verbinden Verbinden Sie nun die digitale CapsLook Shift Audioschnittstelle von Umix1010Rack Ctrl AltGr Ctrl intel mit einem USB-Anschluss Ihres Mac. Abbildung 3 Hinweis: Audioschnittstellen von Umix1010Rack VST Umix1010Rack unterstützen nur USB 2.0. Ihr Mac muss über einen USB-2.0- Anschluss verfügen.
-
Seite 13: Mixerbedienfeld
Mixerbedienfeld Die Mixer arbeiten wie ein Matrixmixer. Aktivieren und regulieren Sie den Pegel des entsprechenden Ein- oder Ausgangskanals. Dies ist sehr praktisch und gestaltet Ihre Ein- und Ausgänge sehr flexibel. Sie können beliebige Eingänge zu beliebigen Ausgängen leiten. Ⅲ Abbildung 5 1. - Seite 14 9. S/PDIF-Eingang 9/10 Anzeige des Pegels des S/PDIF-9/10-Eingangs (S/PDIF-Eingang 9/10). 10. S/PDIF-Ausgang 9/10 Anzeige des Pegels des S/PDIF-9/10-Ausgangs (S/PDIF-Ausgang 9/10). 11. Link Schalter Ermöglicht eine gleichzeitige Regelung beider Kanal-Levels. 12. Stummschalter Schaltet den entsprechenden Kanal stumm. 13. „0dB“ Schalter Schaltet den entsprechenden Kanal sofort auf das „0dB“ Level. 14.
-
Seite 15: Windows Treiberinstallation
Windows Treiberinstallation Folgen Sie den nachstehenden Schritt-für-Schritt-Anweisungen zur Installation Ihrer USB Aufnahme-Schnittstelle der Umix1010Rack und der dazugehörenden Treiber. 1. Schalten Sie den Computer ein Hinweis: Schließen Sie digitale Audio-Schnittstelle der Umix1010Rack noch nicht an den Computer. 2. Laden Sie den Windows-Treiber von Ihrer persönlichen Benutzerseite unter www.iconproaudio.com herunter Nachdem Sie die Treiberdatei heruntergeladen haben, klicken Sie darauf, um den Installationsvorgang zu starten... - Seite 16 5. Komponenten für Installation Ⅲ Ⅲ wählen Versehen Sie die Komponenten, die Sie installieren möchten, mit einem Häkchen. Umix1010Rack Device Drivers Wir empfehlen dringend, alle Komponenten auszuwählen. Abbildung 9 6. Installationsdateien werden Ⅲ Ⅲ vorbereitet Icon_Umix1010Rack _2.9.86.50.exe Die Installation hat begonnen und dauert, je nach Leistungsstärke des Computers, einen gewissen Zeitraum, warten Sie den Vorgang ab and wait for the...
-
Seite 17: Anschluss Der Digitalen
8. Setup abgeschlossen Es erscheint ein Fenster, wie in Abbildung 14 gezeigt. Wählen Sie „Beenden“. Abbildung 14 9. Start des Software- Ⅲ Bedienfelds Sie können auf das Umix1010Rack Logo in der Taskleiste klicken, um Ⅲ das Software-Bedienfeld zu starten Ⅲ (Seite 19). -
Seite 18: Prodrive Ⅲ
ProDrive Ⅲ Abbildung 17 Abbildung 18 Um Umix1010Rack mehr Vielseitigkeit und Leistungsfähigkeit zu verleihen, haben wir eine neue Technologie, ProDrive , entwickelt – unser innovatives Rack, Plug- Ⅲ in-Host und virtueller Signalrouter. Verwenden Sie ihn im autonomen Modus oder mit Ihrer bevorzugten DAW. -
Seite 19: Mixerbedienfeld
Mixerbedienfeld Am Mixerbedienfeld gibt es drei verschiedene Hauptarten von ASIO-Kanälen, die Sie manipulieren können. 1. Umix1010Rack -Hardware-Kanäle (HW-Eingang 1/2, 3/4, 5/6 und 7/8 und HW-Ausgang 1/2, 3/4, 5/6 und 7/8) Dies sind die Hardware-Ein- und -Ausgangskanäle am Umix1010Rack . 2. S/PDIF-Kanäle von Umix1010Rack (S/PDIF-Eingang 9/10 und S/PDIF-Ausgang 9/10) Dies sind die S/PDIF-Ein- und -Ausgangskanäle am Umix1010Rack . - Seite 20 2. Messung des HW-Ausgang-1/2-Pegels Anzeige des Hardware-1/2-Ausgangspegels (HW-Ausgang 1/2). 3. Messung des HW-Ausgang-1/2-Pegels Showing the hardware 1/2 output level.(HW Out 1/2). 4. Messung des HW-Eingang-3/4-Pegels Anzeige des Hardware-3/4-Eingangspegels (HW-Eingang 3/4). 5. Messung des HW-Ausgang-3/4-Pegels Showing the hardware 3/4 output level.(HW Out 3/4). 6.
-
Seite 21: Eingänge & Ausgänge Matrix-Schalter
19. Loopback 3/4 Anzeige der Pegelmessung des ASIO-Loopback-3/4-Kanals. 20. Loopback 5/6 Anzeige der Pegelmessung des ASIO-Loopback-5/6-Kanals. 21. Link Schalter Ermöglicht eine gleichzeitige Regelung beider Kanal-Levels. 22. Stummschalter Schaltet den entsprechenden Kanal stumm. 23. „0dB“ Schalter Schaltet den entsprechenden Kanal sofort auf das „0dB“ Level. 24. -
Seite 22: Einstellungen (Abtastrate Und Latenzeinstellungen)
Einstellungen (Abtastrate und Latenzeinstellungen) Klicken Sie zum Einblenden des Einstellungsfensters auf die „Setting“-Schaltfläche. Abbildung 20 Einstellungen der Abtastrate Wählen Sie die gewünschte Abtastrate zwischen 44.1KHz bis 192KHz mit dem in Abbildung 21 gezeigten Pulldown-Auswahlfeld. Klicken Sie danach auf „Übernehmen“, um den Wert zu sehen. Abbildung 21... -
Seite 23: Latenzeinstellungen
Latenzeinstellungen Es stehen sechs Standardlatenzeinstellungen zur Auswahl. Wenn Sie Ihren eigenen Latenzwert anpassen möchten, wählen Sie custom. ● Sicher (maximale Latenz) ● Sehr groß ● Normal ● Klein ● Sehr klein ● Minimum (minimale Latenz) ● Anpassen Abbildung 22... -
Seite 24: Asio-Puffergröße
Es gibt drei verschiedene Einstellungen, die Sie zur Anpassung Ihrer eigenen Latenzeinstellungen konfigurieren können: Diese sind: 1. ASIO-Puffergröße Sie können den Wert im Bereich von 32/64/128/256/512/1024/2048 bis 4096 einstellen. Abbildung 23 2. Streaming-Puffergröße Anpassbare Einstellungen: Minimum/Gering/Normal/Hoch und Maximum. Abbildung 24... - Seite 25 3. Streaming-Puffervolumen Einstellbare Werte: 2/3 und 4. Abbildung 25 Abbildung 26 (Hinweis: Stellen Sie eine höhere Latenz ein, falls eine Warnmeldung in den „Latenzstatus“-Fenstern erscheint.) (Hinweis: Falls Sie ein Klicken feststellen, ist es angebracht für die Einstellungen eine größere Puffergröße zu wählen. Falls auch bei der größten Puffergröße noch ein Klicken zu hören ist: Die Leistungsfähigkeit Ihres Computers ist derAufgabe nicht gewachsen.
-
Seite 26: Prodrive Ⅲ -Hosting-Rack
ProDrive Ⅲ -Hosting-Rack Mit dem ProDrive -Rack können Sie all Ihre Plug-ins mit Ihrer DAW benutzen. Ⅲ Alternativ können Sie Ihr Gerät als autonomen Plug-ins-Effektor verwenden, ohne eine DAW ausführen zu müssen. -
Seite 27: Hardware Connections
Hardware Connections Verbinden Sie die Ausgänge der digitalen Audio-Schnittstelle der Umix1010Rack mit Ihrem Verstärker, Aktivmonitoren oder Surround-System. Bei Zwei-Kanal-Stereo sind die Standard-Ausgänge die Kanäle 1 und 2. Wenn Sie einen Monitoring-Kopfhörer nutzen, schließen Sie den Kopfhörer an den Kopfhörerausgang des Geräts. Schließen Sie Mikrofone, Instrumente oder andere analoge Line-Level-Quellen an die analogen Eingänge des Geräts. -
Seite 28: Specifications
Specifications Mic/Inst Inputs 1-8 (Balanced; at Minimum Gain): Frequency Response: ........22Hz to 22kHz (+/-0.1dB) Dynamic Range: ..........114dB, A-weighte Signal-to-Noise Ratio:........-114dB, A-weighted THD+N: ............-100dB Crosstalk:............-100dB @ 1kHz Input Impedance: ..........Inst in: 390K Ohms, typical; Mic in: 1.8K Ohms, typical Adjustable Gain: .......... -
Seite 29: Wartung Und Reparatur
Sie bitte sicher, dass das Gerät ordentlich verpackt ist. ICON übernimmt keine Verantwortung für Schäden, die durch fabrikfremde Verpackung entstehen. Schicken Sie das Gerät an das technische Servicezentrum von ICON oder an die regionale Rücksendeadresse. Suchen Sie unsere Kundendienstcenter und Wartungsstellen der... - Seite 30 天猫官方旗舰店 抖音号 哔哩哔哩 微信公众号 官方售后QQ B站iCONProAudio 4006311312.114.qq.com 天猫店iconproaudio旗舰店 抖音iCON艾肯 微信号iCON-PRO 中国地区用户 Twitter Instagram Facebook Youtube www.twitter.com/iconproaudio www.instagram.com/iconproaudio www.facebook.com/iconproaudio www.youtube.com/iconproaudio Support Dashboard Website www.iconproaudio.com support.iconproaudio.com iconproaudio.com/dashboard/...
