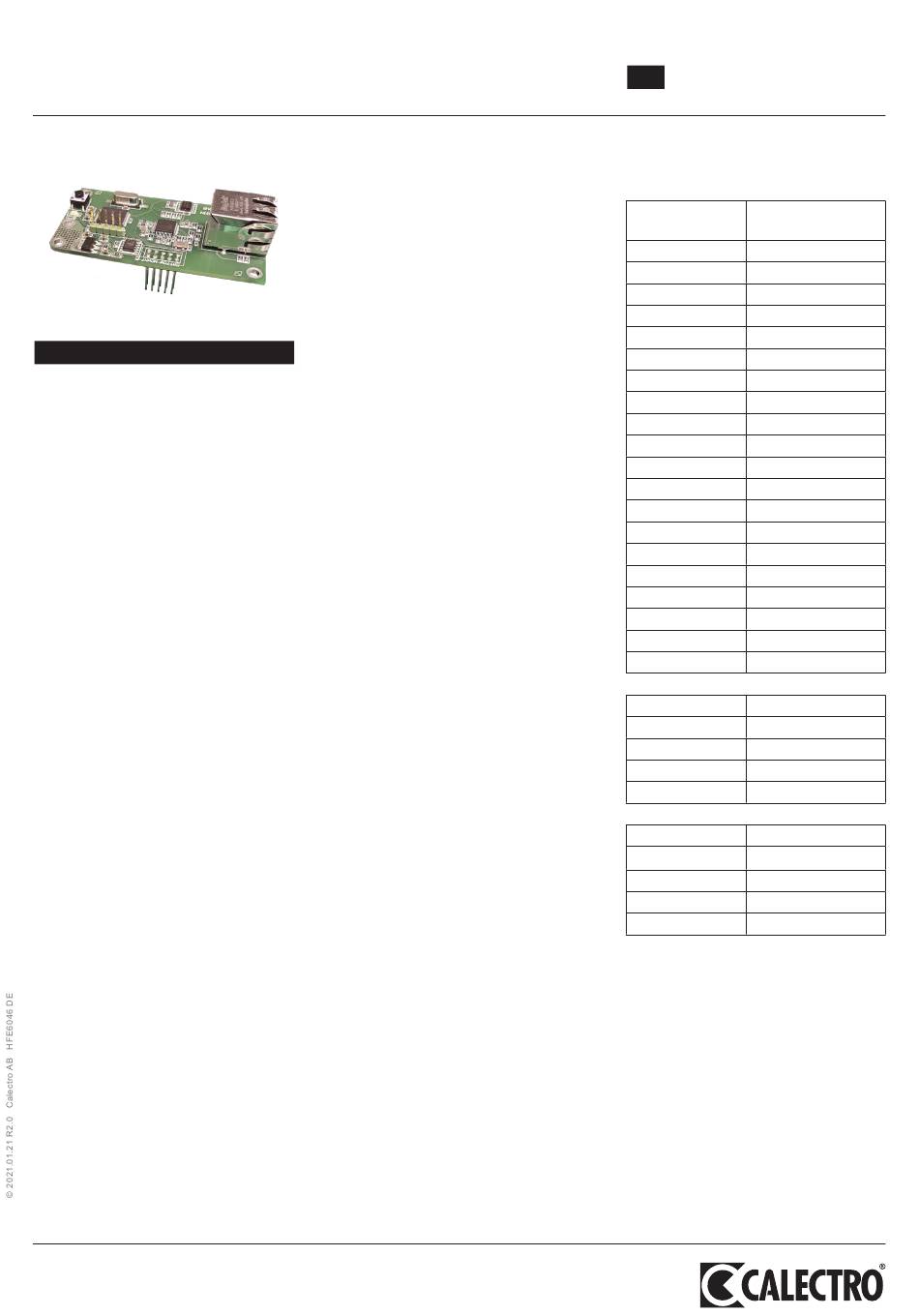

IOMB-TCP/IP INSTALLATIONSANLEITUNG
DEUTSCH
TCP/IP Gateway für E/A-module IOMB-02,
IOMB-03 und IOMB-04.
TECHNICAL DATA
Stromversorgung:
Von den E/A-
Modulen IOMB-02/
IOMB-03/IOMB-04
Kommunikation: TCP/IP
Schnittstelle: RJ45
LED-Anzeigen auf der
Leiterplatte
- Gelb, blinkend:
TCP/IP-
Kommunikation
- Gelb, zweifaches
Blinken:
DHCP-Aktivierung
über Schaltfläche
- Grün, Dauerlicht: Betrieb
- Grün, blinkend: Interne Modbus-
kommunikation
Umgebungstemperatur: -20 °C bis +50 °C
Abmessungen (BxHxT): 75 x 39 x 33 mm
EINSATZBEREICH
IOMB-TCP/IP ist ein Gateway für IOMB-02,
IOMB-03 und IOMB-04 für die Kommunikation
mit den E/A-Modulen über TCP/IP.
FUNKTION
Das TCP/IP-Gateway kommuniziert
mit dem E/A-Modul über Modbus RTU und
extern über TCP/IP. Damit die werkseitig ein-
gestellte Modbus-Kommunikation funktioniert,
müssen sich alle DIP-Schalter am E/A-Modul
in Stellung AUS befinden. Auf der Web-
Oberfläche des TCP/IP-Gateways können die
Einstellungen für die Modbus-Kommunikation
geändert werden. Dann müssen auch die DIP-
Schaltereinstellungen am E/A-Modul entspre-
chend angepasst werden.
Das TCP/IP-Gateway kann mit jeweils einem
externen Gerät (z. B. OPC-Server) kommunizie-
ren.
Calectro AB Telefon: +46 31-69 53 00 info@calectro.de www.calectro.de
EINBAU
IOMB-TCP/IP wird
Schrauben und Unterlegscheiben an den E/A-
Modulen IOMB-02, IOMB-03 oder IOMB-04 befestigt.
Indem Sie die Gummidichtung
Verschraubung im E/A-Modul durch die mitgelieferte
Mehrlochdichtung ersetzen, kann eine vorkontaktierte
Cat 5/6 verwendet werden. S. Abb. 1.
Entfernen Sie die Abschlussbrücke am E/A-Modul.
Beachten Sie, dass der 10-polige Stiftleiste während
der Montage korrekt endet. S. Abb. 2.
INSTALLATION
Die DIP-Schalter (1-10) am E/A-Modul müssen
sich in AUS-Stellung befinden, damit die interne
Kommunikation zwischen dem E/A-Modul und dem
TCP/IP-Gateway funktionieren kann.
Anweisung, Anschluss an das Netzwerk:
1. Das TCP/IP-Modul an der vorgesehenen Stelle
am IOMB-02, IOMB-03 oder IOMB-04 anschlie-
ßen.
2. Die 4 beiliegenden
Schrauben anbringen.
3. Die Stromversorgung des E/A-Moduls einschal-
ten. Die grüne und die gelbe Diode am TCP/
IP-Modul leuchten auf.
4. Die Taste rechts neben der gelben LED und
gedrückt halten, bis die gelbe LED zwei Mal
blinkt. Dann ist das TCP/IP-Gateway so einge-
richtet, dass es die IP-Adresse über DHCP emp-
fängt.
5. Das Netzwerkkabel anschließen.
6. Um zu den Netzwerkeinstellungen zu gelangen,
ist in einem Web-Browser nach dem Server http://
calectrobrige zu suchen. Wenn es ein Problem
beim Auffinden des TCP/IP-Gateways gibt, ist
das Programm „Microchip TCPIP Discoverer" auf
der Calectro-Website https://www.calectro.de/
produkter/software-de/ herunterzuladen und zu
installieren. Dieses Programm findet alle ange-
schlossenen Gateways, die über einen TCP/
IP-Schaltkreis von Microchip verfügen, und zeigt
die zugewiesene IP-Adresse an. S. Abb. 3.
7. Unter den Netzwerkeinstellungen mit dem
Benutzernamen „admin" und dem Passwort
„admin" anmelden. S. Abb. 4.
8. Zum Zugriff auf die Netzwerkeinstellungen ist
intern
NETWORK SETTINGS anzuklicken. S. Abb. 5.
9. Unter MODBUS SETTINGS wird die interne
Kommunikation zwischen dem E/A-Modul und
dem TCP/IP-Gateway abgewickelt. Dies muss
normalerweise nicht angepasst werden. Die
Grundeinstellungen unter MODBUS SETTINGS
entsprechen dem DIP-Schalter des E/A-Moduls
in Stellung AUS. S. Abb. 6.
WARTUNG
IOMB-TCP/IP ist wartungsfrei.
mit den 4 beiliegenden
in der M20-
Unterlegscheiben und
DE
MODBUS-EINSTELLUNGEN FÜR
E/A-MODUL
(DIP-Schalter: 0 = OFF / 1 = ON)
Modbus ID DIP-Schalter
1,2,3,4,5 und 6
1 000000
2 100000
3 010000
4 110000
5 001000
6 101000
7 011000
8 111000
9 000100
10 100100
11 010100
12 110100
13 001100
14 101100
15 011100
16 111100
17 000010
18 100010
... ...
64 111111
Modbus Parity DIP-Schalter 7 und 8
None (2 stop bits) 00
None (1 stop bit) 11
Even (1 stop bit) 10
Odd (1 stop bit) 01
Modbus Baud rate DIP-Schalter 9 und 10
9600 00
19200 10
38400 01
57600 11
Das vollständige Modbus-Register finden Sie in
den Anweisungen für jedes IOMB-Modell.
Änderungen und Druckfehler vorbehalten.
