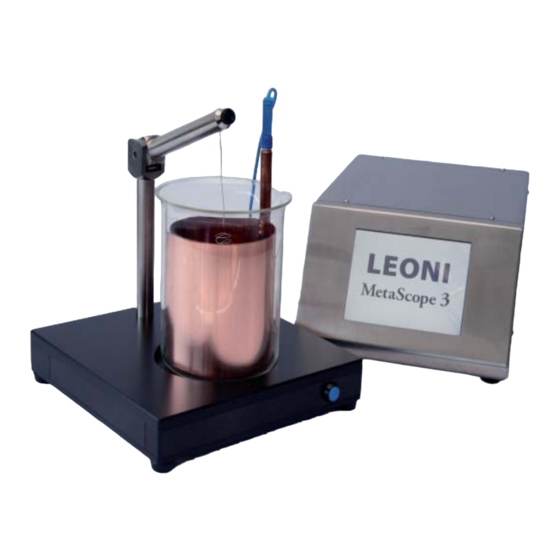

Inhaltszusammenfassung für LEONI MetaScope3
- Seite 1 MetaScope 3 Zur Messung von Zinn-, Silber- und Nickelschichten auf Kupferdrähten...
-
Seite 2: Inhaltsverzeichnis
Inhalt Aufstellung Aufstellung Messwertübersicht Elektronik-Einheit mit Touch Screen Standfuß mit Bedienung Elektrolyt Rührer Becherglas Messung Wartung Absenkvorrichtung für die Drahtprobe Messprogramme technische Daten Einstellungen Das MetaScope 3 ist ein Gerät zur Messung von Elektrolyse-Vorrichtung an Elektronik-Einheit Zinn-, Silber- und Nickelschichten auf Kupfer- verbinden (Datenkabel). -
Seite 3: Bedienung
Bedienung Messung Der Startbildschirm zeigt folgende Felder: 1 - Eingabe der Auftragsinformationen: Kunde 1 - Auftragsinformationen Auftrag 2 - Probenlänge Probenbezeichnung 3 - Messprogramm (weitere Beschreibung siehe S.10) 4 - Start der Messung 5 - Einstellungen Der Bildschirm wird durch Berührung mit dem 2 - Eingabe der exakten Länge der Drahtprobe Finger gesteuert („Touch Screen“). - Seite 4 Messprogramme Messung 4 - Die Drahtprobe auf eine ausreichende Länge zu- 6 - Ein Klick auf den „Schraubenschlüssel“ öff net schneiden, zu einem lockeren Ring wickeln und das Einstellungsmenü für Messprogramme. in die Vorrichtung einspannen. Dort werden Daten zur Art der Messung und Es ist darauf zu achten, dass die Drahtprobe mit statistische Daten gespeichert.
- Seite 5 Messprogramme Messprogramme Bearbeiten eines Messprogrammes: Toleranzgrenzen (optional): e - „Übernehmen“ speichert die aktuellen Eingaben Für jedes Programm ist eine Unter- und Obergrenze f - „Abbrechen“ verwirft die aktuellen Eingaben defi nierbar (= Toleranz). Ist die Ergebnisanzeige grün, liegt das Messergebnis innerhalb der Tole- ranz;...
-
Seite 6: Einstellungen
Einstellungen Messwertübersicht Sprache: Wechsel zwischen Anzeige in Deutsch Messwertübersicht: und Englisch möglich Anzeige und Auswertung aller durchgeführten wenn aktiviert: Messungen. Beeper: nach Einschalten 1 kurzer „Peep“ bei erfolgreicher Messung 2 x „Peep“ bei abgebrochener Messung oder Mes- sung ohne Ergebnis 1 langer „Peep“ Einheit: Darstellung der Messwerte „metrisch“... -
Seite 7: Elektrolyt
Elektrolyt Wartung Für verzinnte Drähte: Chemisch reine Salzsäure 1 : 4 gemischt mit destilliertem Wasser Empfehlung: Reinigung: Für vernickelte Drähte: Chemisch reine Salzsäure 1 : 9 gemischt mit destilliertem Wasser Um die Messgenauigkeit sicher zu stellen sollte das Gerät 1 x pro Jahr Für versilberte Drähte: 100g Kaliumfl uorid mit destilliertem Wasser auf 1000ml auff üllen kalibriert werden. -
Seite 8: Technische Daten
Technische Daten Abmessung: ca. 240 x 140 x 330 mm Gewicht: ca. 4,3 kg Leistung: max. 60 W Umgebungstemperatur: 5 – 45 °C TFT-Touch-Display: 5 Zoll Stromanschlauß: 230 V 50-60 Hz 115 V 50-60 Hz (optional) Schnittstellen: USB-Host und -Client Meßbereich: Schichtdicken von 0,2 –...
