LAMAR 142377 Bedienungsanleitung
Inhaltszusammenfassung für LAMAR 142377

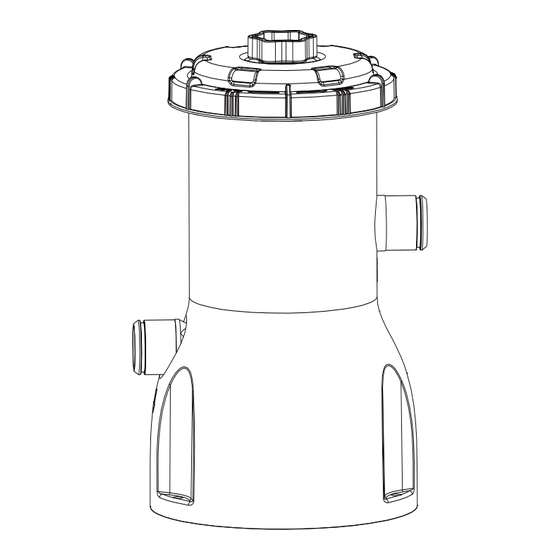

- Seite 1 Filterpumpe Bedienungsanleitung Filter Pump □ AIRFLOW: 530GAL/H QTY.: MEAS: 23 X 23 X 29.5CM ORIGINALBEDIENUNGSANLEITUNG MADE IN CHINA Artikel / IT Nummer: 142377 ● Ausgabe: 01/2021 ● Revision: Version 01...
-
Seite 2: Inhaltsverzeichnis
Inhalt Technische Daten Bestimmungsgemäße Verwendung Zeichenerklärung Wichtige Sicherheitshinweise Teileliste Vor der Montage Montage Inbetriebnahme Wartung, Reinigung und Lagerung Garantie Hinweise zur Entsorgung Notizen Technische Daten Stromversorgung: 220-240 V / 50 Hz Leistung: 60 Watt Maximale Förderhöhe: 1,5 m Umwälzleistung: 3.028 l/h Maximale Flüssigkeitstemperatur 35°C Schutzart:... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Filterpumpe ist ausschließlich für den Einsatz im Poolset 100R zur mechanischen Wasserreinigung im Außenbereich vorgesehen. Die Filterpumpe ist ausschließlich für den Privatgebrauch und nicht für den gewerblichen Betrieb geeignet. Verwenden Sie die Filterpumpe nur wie in dieser Bedienungs- anleitung beschrieben. -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise ACHTUNG! • Bitte halten Sie sich strikt an die in der Anleitung angeführ- ten Sicherheitsbestimmungen. Der Produzent oder Inver- kehrbringer kann nicht verantwortlich gemacht werden für jegliche Art von Vermögens-, Personen- oder Sachschäden, Unfälle und Rechtsstreitigkeiten, die duch die Verletzung der Sicherheitsbestimmungen verursacht worden sind. - Seite 5 Wichtige Sicherheitshinweise ACHTUNG! • Platzieren Sie die Filterpumpe in einem Mindestabstand von 2 Meter zur Steckdose. • Nicht direkt neben dem Pool platzieren. Kinder könnten auf die Filterpumpe klettern, um in den Pool zu gelangen. • Verwenden Sie keine Verlängerungskabel oder Verteiler- steckdosen.
- Seite 6 Wichtige Sicherheitshinweise ACHTUNG! • Tauchen Sie die Filterpumpe, das Netzkabel und den Ste- cker niemals in Wasser oder andere Flüssigkeiten. • Achten Sie immer darauf, dass keine Flüssigkeiten in das elektrische System der Filterpumpe gelangen. • Berühren den Netzstecker und das Netzkabel nie mit nassen Händen oder während Sie im Wasser stehen.
-
Seite 7: Teileliste
Teileliste ng the lnstallation illustration bellow: 115ASS16 P6(H1)115ASS16 P05425 P6124ASS16 P6124ASS16 119ASS16 P6119ASS16 58503/58094 58503/58094 P61318ASS16 P61318ASS16 (ILLUSTRATION NOT TO SCALE) 05ASS16 P6005ASS16 P61322ASS16 P61322ASS16 20NLASS15 P6720NLASS15 P6019ASS16 P6019ASS16 L E ) A T I ( I L L Kurzbe- Kurzbe- zeichnung Beschreibung... -
Seite 8: Vor Der Montage
Vor der Montage Bitte lesen Sie die Montageanleitung vor dem Aufbau gut durch. Folgende Punkte sind vor der Montage beachten: • Bevor Sie mit der Montage beginnen, muss der Pool aufge- baut und mit Wasser befüllt sein. Beachten Sie die Hinweise der Bedienungsanleitung für das Poolset. - Seite 9 Montage 6. Befestigen Sie die Verbindungsschläuche (P10) mit je einer Schlauchklemme (P11) an den Schlauchverbindungsstü- cken (an der Poolseitenwand mit A und B gekennzeichnet) des Pools. 7. Ziehen Sie die Schlauchklemmen (P11) an den Schlauch- verbindungsstücken des Pools nur ganz leicht an. (Siehe Abb.1 und Abb.
- Seite 10 Please install your filter pump following the lnstallation illustration bellow: Montage UNTERES SCHLAUCHVERBINDUNGSSTÜCK B WASSERPEGEL WASSERLAUFRICHTUNG WASSERLAUFRICHTUNG IMPORTED Please install your filter pump following the lnstallation illustration bellow: POOL-INNENSEITE OBERES SCHLAUCHVERBINDUNGSSTÜCK A (ILLUSTRATION NOT TO SCALE) UNTERES SCHLAUCHVERBINDUNGSSTÜCK B WASSERPEGEL WASSERLAUFRICHTUNG WASSERLAUFRICHTUNG IMPORTED...
-
Seite 11: Inbetriebnahme
Inbetriebnahme 1. Schließen Sie das Netzkabel an eine geerdete Steckdose mit entspechnder Fehlerstrom-Schutzeinrichtung (RCD) an. 2. Lassen Sie die Filterpumpe laufen, bis der gewünschte Reinigungsgrad des Wassers erreicht ist. HINWEIS! • Für eine lange Lebensdauer und gute Wasserqualität sollte die Filterpumpe etwa 4 bis 6 Stunden pro Tag laufen. ACHTUNG! •... -
Seite 12: Wartung, Reinigung Und Lagerung
Wartung, Reinigung und Lagerung • Vergewissern Sie sich vor der Wartung oder Reinigung, dass der Stecker des Netzkabels (P9) nicht eingesteckt ist. • Achten Sie darauf, immer ausreichend Ersatzfilterkartuschen zur Verfügung zu haben. • Die Filterkartusche sollten täglich gereingt werden. •... - Seite 13 Wartung, Reinigung und Lagerung • Um die Filterpumpe zu deinstallieren, befolgen Sie die Mon- tage-Anleitung auf den Seiten 8-9 in umgekehrter Reihen- folge. • Lassen Sie die Filterpumpe vor der Lagerung vollständig trockenen. • Lagern Sie die Filterpumpe in einem geschlossenen Raum, außerhalb der Reichweite von Kindern, vor Sonne geschützt, bei Temperaturen zwischen 10°C und 38C°.
-
Seite 14: Garantie
Garantie Vor der Inbetriebnahme lesen Sie bitte die Bedienungsanleitung gründlich durch, um sich mit dem Umgang der Filterpumpe ver- traut zu machen. Die KSR Group GmbH gewährt eine gesonderte Garantie unter Einhaltung der nachstehenden Bedingungen. Die gesetzlichen Gewährleistungsvorschriften sowie die sich aus dem Produkt- haftungsgesetz ergebenden Ansprüche bleiben hiervon un- berührt. - Seite 15 Garantie Bei Auftreten eines Störfalles/Mangels ist umgehend der Händler zu informieren und diesem ist das aufgetretene Pro- blem ausführlich zu schildern. Kann das Problem auf diesem Wege nicht gelöst werden, ist das gründlich gereinigte Produkt inklusive aller Zubehörteile transportsicher zu verpacken und den Anweisungen des Händlers entsprechend zu retournieren.
- Seite 16 Garantie Der Garantieanspruch entfällt in folgenden Fällen: • bei nicht bestimmungsgemäßer Verwendung • bei unsachgemäßer Bedienung, Pflege und / oder Wartung oder Lagerung (z.B. Schäden durch Feuchtigkeit oder zu hohe Temperaturen, verwahrloste Produkte, etc.) • bei Reparaturen, Reparaturversuchen und Modifikationen jeglicher Art sowie bei Einsatz von fremden Ersatz- und Zubehörteilen usw., die von jemand anderem als von KSR Group GmbH oder von ihr autorisierten Betrieben vorge-...
-
Seite 17: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Altgeräte dürfen nicht in den Hausmüll! Sollte die elektrische Pumpe einmal nicht mehr benutzt werden, so ist jeder Ver- braucher gesetzlich verpflichtet, Altgerä- te getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils, abzugeben. Damit wird ge- währleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. -
Seite 18: Notizen
Notizen... - Seite 19 Notizen...
- Seite 20 Inverkehrbringer/Herausgeber: KSR Group GmbH Im Wirtschaftspark 15 3494 Gedersdorf Österreich...
