Seite 1

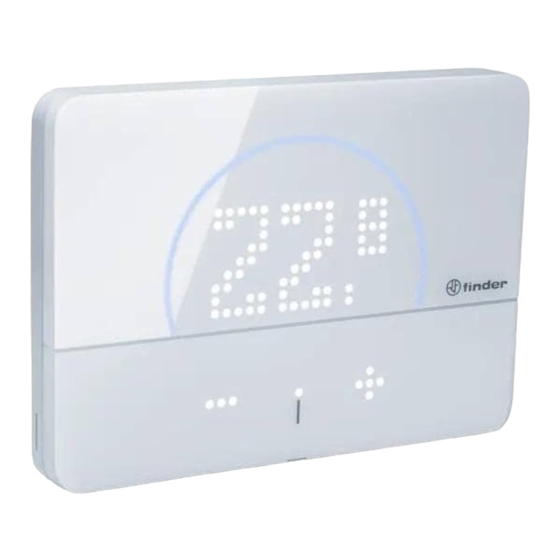

BENUTZERHANDBUCH Schritt-für-Schritt-Anleitung für den Zugriff auf Funktionen des intelligenten Finder Bliss 2 Thermostats Typ 1C.B1.9.005.0007...
INHALT EINFACHE INSTALLATION Seite 1 ÜBERSICHT BILDSCHIRME & SYMBOLE Seite 3 MANUELLER BETRIEB Seite 4 EIN/AUS BETRIEB Seite 5 AUTOMATISCHER BETRIEB Seite 6 LUFTFEUCHTIGKEIT Seite 7 GATEWAY VERBINDEN Seite 8 ÜBERTRAGUNGSTEST MIT DEM GATEWAY Seite 9 HEIZEN/KÜHLEN Seite 10 GATEWAY KONFIGURATION Seite 12...
EINFACHE INSTALLATION TECHNISCHE SPEZIFIKATION BEFESTIGUNG AN DER WAND ELEKTRISCHE ANSCHLÜSSE Spannungsversorgung: 3x1.5 V Alkaline-Batterien Typ AAA - LR03 Zuerst lösen Sie das Thermostat von seiner Grundplatte, indem Sie zwei Um die Anschlüsse vorzunehmen, lesen Sie zuerst die Temperatureinstellung: (+5…+37)°C Finger in die mittlere hintere Öffnung stecken und mit der anderen Hand Anweisungen für Ihr Heizsystem (Pumpe, Ventil, Boiler, usw.), Anzeigegenauigkeit: 0.1°C die Vorderseite des Thermostats zu sich ziehen.
Seite 4
Um das Gateway2 und das smarte Bliss2 Thermostat zu - 3 x: Helligkeitsstufe 3 konfigurieren, laden Sie die Finder Bliss-App aus dem Google - 4 x: Helligkeitsstufe 4 (Hoch) Play Store oder dem Apple Store herunter und fahren Sie mit der...
ÜBERSICHT BILDSCHIRME & SYMBOLE ERMITTELTE LUFTFEUCHTIGKEIT IN RAUMTEMPERATUR MENÜ EINSTELLUNGEN Thermostat ist auf den AUTOMATIK DER UMGEBUNG Von hier aus können Sie auf die Betrieb (AUTO) eingestellt und Geräteeinstellungen zugreifen. In diesem Bereich können Sie den reagiert auf die Programmierung Grad der Luftfeuchtigkeit in der über die App.
MANUELLER BETRIEB Wenn das Display Um die Zieltemperatur Wenn die Zieltemperatur So stellen Sie die Anzahl der Stunden ein, für die der manuelle Modus gelten soll (danach kehrt das Gerät ausgeschaltet ist, drücken zu ändern, drücken angezeigt wird, bestätigen in den Modus AUTO (wöchentlich) zurück). Drücken Sie den Punkt um das Sie + oder –...
EIN/AUS BETRIEB Drücken Sie bei Um die Zieltemperatur Der Bereich “Feuchtigkeit” wird Drücken Sie auf den ausgeschaltetem Display zu ändern, drücken angezeigt, da er der erste Punkt im Punkt, um zu bestätigen, den Punkt um das Sie + oder – auf dem Menü...
AUTOMATISCHER (AUTO) BETRIEB Drücken Sie bei Wenn das Thermostat nicht Drücken Sie X, um den aktuellen ausgeschaltetem Display auf AUTO steht, sehen Sie Modus zu verlassen und zu den Punkt um das die manuelle “Hand” oder AUTO zurückzukehren. Display einzuschalten. das AUS-Symbol.
LUFTFEUCHTIGKEIT Drücken Sie bei Drücken Sie den Punkt Der Bereich “Feuchtigkeit” Dieser Bildschirm zeigt die ausgeschaltetem Display um das interne Menü wird angezeigt, da er der erste Luftfeuchtigkeit (% RH) an. Drücken den Punkt um das aufzurufen. Punkt im Menü ist. Drücken Sie Sie auf das X, um zurück zu gehen.
VERBINDUNG MIT DEM GATEWAY ÖFFNEN SIE VOR DEM VERBINDUNGSVORGANG DIE BLISS-APP UND FÜGEN SIE EIN NEUES GERÄT HINZU Drücken Sie bei Drücken Sie den Der Bereich “Feuchtigkeit” wird ausgeschaltetem Display Punkt, um das interne angezeigt, da er der erste Pun- den Punkt, um das Display Menü...
ÜBERTRAGUNGSTEST MIT DEM GATEWAY Drücken Sie bei Drücken Sie den Der Bereich “Feuchtigkeit” wird Blättern Sie im Menü zum Symbol ausgeschaltetem Display Punkt, um das interne angezeigt, da er der erste Pun- für die Geräteeinstellungen den Punkt, um das Display Menü...
HEIZEN/KÜHLEN JE NACH BETRIEBSART DES THERMOSTATS SEHEN SIE UNTERSCHIEDLICHE OPTISCHE RÜCKMELDUNGEN AUF DEM LICHTBOGEN HEIZEN DER BOGEN ROT KÜHLEN DER BOGEN IST BLAU...
Seite 13
INSTALLATIONSANLEITUNG GATEWAY DER 2. GENERATION & BLISS2 Konfigurationsschritte für das Gateway der 2. Generation Typ 1Y.GU.005.1 & Smartes Thermostat Bliss2 Typ 1C.B1.005.0007...
GATEWAY EINRICHTUNG ERSTE SCHRITTE Verbinden Sie den Mikro-USB-Anschluss mit dem Gateway und stecken Sie das Netzteil in die Steckdose, bevor Sie mit dem Vorgang beginnen. WICHTIG Das intelligente Thermostat BLISS2 ist nur mit dem Gateway der zweiten Generation vom Typ 1Y.GU.005.1 kompatibel. Der Code wird unter der schwarzen Silikonabdeckung oben auf dem Gateway angezeigt.
Seite 15
Klicken Sie nach dem Anmelden bei der neuen Bliss-App auf “Gerät hinzufügen”, um die Zuordnung zu starten. Wählen Sie “Bliss2”, um die Verbindung zwischen dem Gateway und dem Thermostat zu starten.
Seite 16
Wählen Sie ein bestehendes Haus (mit Yesly erstellt) oder legen Sie ein neues an, um festzulegen, zu welchem System das Gateway gehört. Drücken Sie dann “Fortfahren”. Wählen Sie die Zeitzone, in der Sie sich befinden.
Seite 17
Wählen Sie “Neues Gateway konfigurieren” und geben Sie ihm einen Namen. Drücken Sie dann “Fortfahren”. Wählen Sie nach der Auswahl des Gateways aus, dass es mit dem Wi-Fi-Netzwerk verbunden werden soll. Drücken Sie dann “Fortfahren”.
Seite 18
Sie können wählen, ob Sie das Gateway mit dem Netzwerk verbinden möchten, indem Sie es aus den verfügbaren auswählen oder indem Sie den QR-Code scannen, der sich hinter dem Router befindet. Nachdem Sie das Netzwerk ausgewählt haben, mit dem eine Verbindung hergestellt werden soll, schließt das Gateway die Zuordnung ab.
Seite 19
Jetzt müssen Sie den Bliss2-Thermostat in den Verbindungsmodus versetzen. Gehen Sie zum Gerät und lassen Sie die Pfeile blinken. Führen Sie folgende Prozedur auf dem Bliss2 aus:...
Seite 20
Das Gateway kommuniziert jetzt mit dem Bliss2. Bitte, warten Sie. Wenn der Vorgang abgeschlossen ist, geben Sie dem Bliss2 einen Namen.
Seite 21
Finder Bliss2 ist ordnungsgemäß verbunden. Jetzt müssen Sie nur noch den Temperaturplan konfigurieren und die restlichen Funktionen Ihres neuen Bliss2 Thermostats entdecken.
