ModvlvS S2 Solar 20 Kurzanleitung

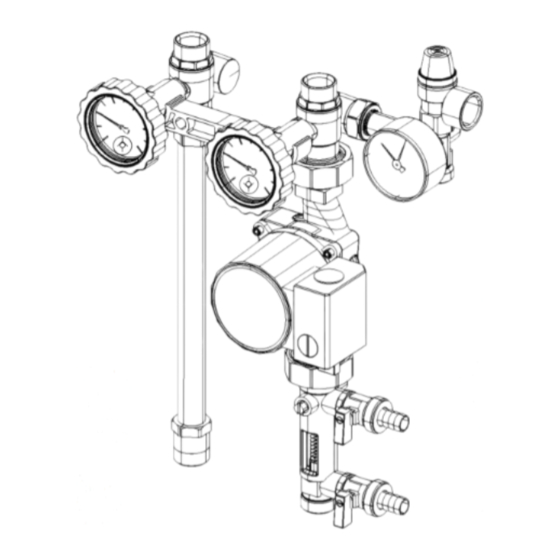

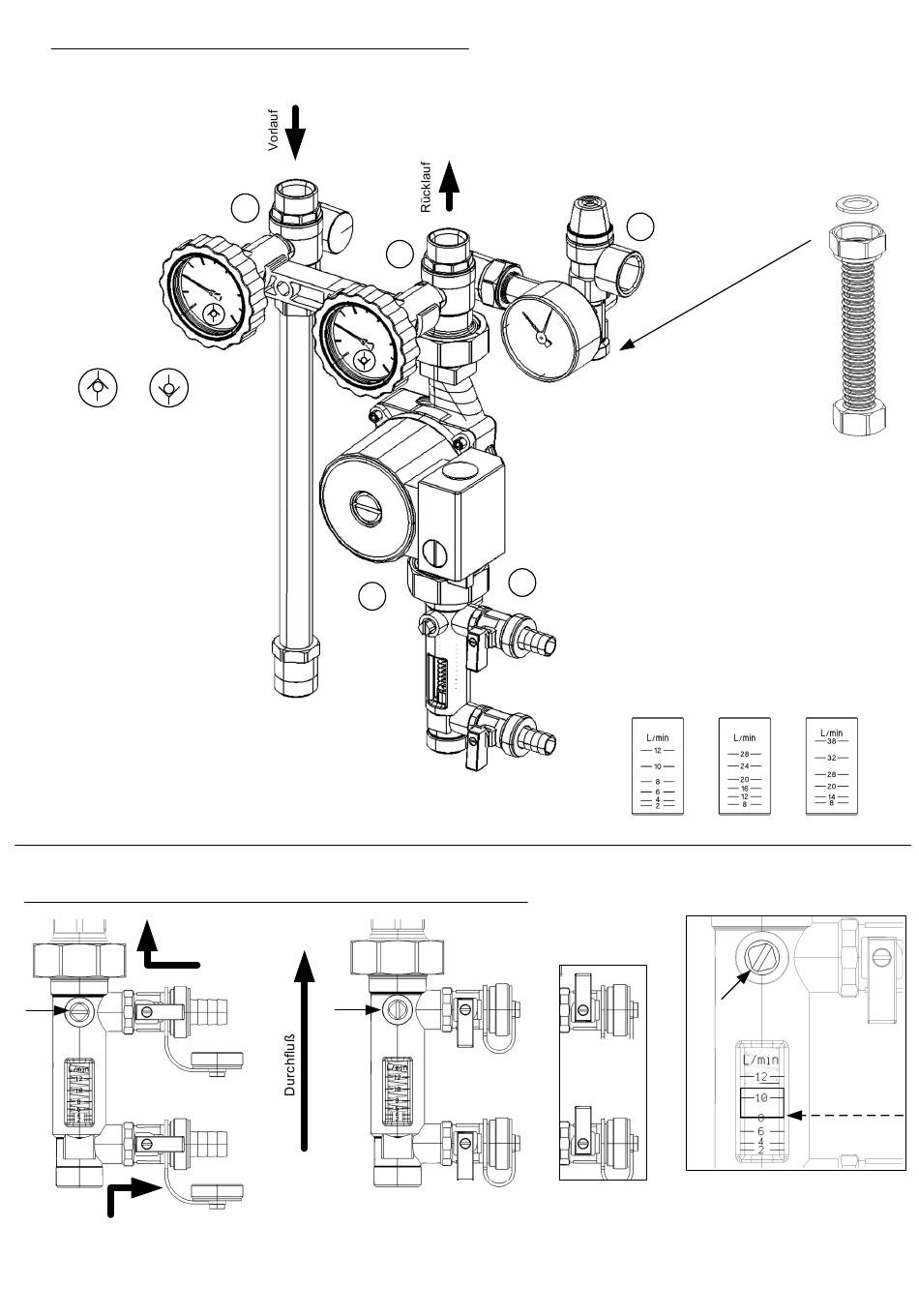

2-WEGE Modul "S2 Solar 20"
Vorlauf Rücklauf
(A) Kugelhahn auf dem Vorlauf
(Thermometer mit rotem Ring und Skala
0-120°C) mit VNR "Solar"
(B) Kugelhahn auf dem Rücklauf
(Thermometer mit blauem Ring und
Skala 0-120°C) mit VNR "Solar"
Rücklaufventil "Solar"
ist sowohl im Kugelhahn des Vorlaufs als
auch in dem des Rücklaufs eingebaut.
Garantiert Dichtheit bei geringem
Druckverlust. Um das Rücklaufventil
auszuschließen, zum Beispiel beim
Entleeren der Anlage, den Drehknopf im
Uhrzeigersinn um 45° drehen.
(E) Umwälzpumpen
Umwälzpumpen mit drei manuell
regulierbaren Geschwindigkeiten.
Dank der Dichtigkeit der Kugelhaehne
oberhalb und unterhalb die Umwälzpumpe
kann diese entfernt werden, ohne die
Anlage entleeren zu müssen.
Bedienungsanleitung für den Durchflußregler während des Füllens der Anlage:
Füllen
Kugelhahn
geschloßen
Entleeren
(1) - Füllen der Anlage: Verschlußkappen
abnehmen, Schlauchtuellen auf die
Seitenhähne setzen. Kugelhahn schlie
und die seitlichen Einlauf- und
Auslaufhähne öffnen.
A
E
Kugelhahn
offen
(2) - Infunktionsnahme der Anlage: Den Kugelhahn öffnen und die
seitlichen Einlauf- und Auslaufhähne schließen. Die nicht mehr benutzten
Schlauchtuellen abnehmen und die Verschlußkappen aufschrauben.
en
ß
Um eine zufällige Öffnung der seittlichen Hähne zu vermeiden, empfiehlt
sich, die Griffe - wie seitlich illustriert - in der Position "zu" zu blockieren.
B
D
Die Befestigungsschraube
herausziehen, und um 180°
gedreht wieder einsetzen.
(C) Sicherheitsgruppe
Die Sicherheitsgruppe, Zertifikat CE und TÜV, schützt
die Anlage vor Überdruck. Sie ist auf 6 bar geeicht und
tritt bei 6 bar in Funktion. Ausserdem verfügt sie über
ein Manometer und 3/4" AG Anschluss zum
Ausdehnungsgefäß durch ein 3/4" flexibles Kit (auf
Wunsch), siehe Zeichnung rechts.
C
(D) Durchflussregler
Der Regler ermöglicht es, den Durchfluß den Erfordernissen der
Anlage anzupaßen, und zwar durch einen 3-Wege-Kugelhahn.
Wenn der Hahn sich in der Position "zu" befindet, ist der normale
Umlauf unterbrochen, und es ist möglich, den seitlichen Hahn für
das Füllen der Anlage zu benutzen. Es ist ein zweiter seitlicher
Hahn für das Entleeren vorhanden.
Der kurze Abstand zwischen Umwälzpumpen beider Hähne
vereinfacht die Handhabung indem er die Strecke zwischen Füllen
und Entleeren verringert. Der Durchfluß wird durch einen
entsprechenden beweglichen Schwebekörper angezeigt Die
Anzeige erfolgt umgehend, dank der Nähe zum Reglerhahn.
Wie nachstehend angegeben, sind drei Modelle mit
unterschiedlichen Meßintervallen verfügbar
2-12 L/Min, 8-28 L/Min und 8-38 L/Min.
Durchflußregelung
Blockierung der Griffe
Füllen/Entleeren:
aufschrauben, den Griff
(3) - Durch Betätigen der Regelungsspindel
den Durchfluß auf den gewünschten Wert
bringen.
N.B. Der Durchfluß wird an der unteren Linie
des beweglichen Schwebekörpers abgelesen
(siehe Zeichnung).
Angezeigter
Durchfluß (in diesem
Beispiel 8 L/Min)
