Das Gerät wird durch kurzes Betätigen des Ein-Schalters an der Frontseite eingeschaltet.
Die Bedienung der Software erfolgt vollständig über den integrierten Touchscreen.
Zum Abschalten des Gerätes wählen Sie innerhalb der Software die Funktion G
Der integrierte Akku ermöglicht es, das Gerät für mindestens 2 Stunden ohne Netzanschluss zu betreiben.
1-Kanal (PKM1)
Kanal 1 (1a1b) wird im Allgemeinen an der gesunden Seite positioniert, die Bewertung
bezieht sich immer auf Kanal 1.
Kanal 2 (2a2b) wird an der zu operierenden oder erkrankten Seite positioniert.
1. Präparationscreme (etwa erbsengroße Menge) auf die Mullkompresse geben und damit die Haut an den
Elektrodenpositionen gründlich behandeln.
2. Haut mit weiterer Kompresse trockenreiben.
3. Schutzfolie von der Elektrode abziehen, Elektrode auf die vorbehandelte Haut kleben und am Rand
andrücken.
4. Patientenkabel an die Elektroden anschließen.
5. Beutel mit unbenutzten Elektroden möglichst luftdicht verschließen.
Abstand zwischen den Ableitelektroden mindestens 8 cm, dies gilt bei einer
1-Kanal-Ableitung zwischen 1a und 1b und bei einer
2-Kanal-Ableitung zwischen 1a/2a und 1b bzw. 2b
Elektrodenimpedanzen :
Achten Sie auf möglichst einheitliche Werte der Impedanzen
Kontakt:
Tel.: +49 (0) 511 / 7002 3160
Fax: +49 (0) 511 / 7002 3164
Dokument: NAT_Kurzanleitung_ITS_Rev05, 2020-09-24
Systemaufbau

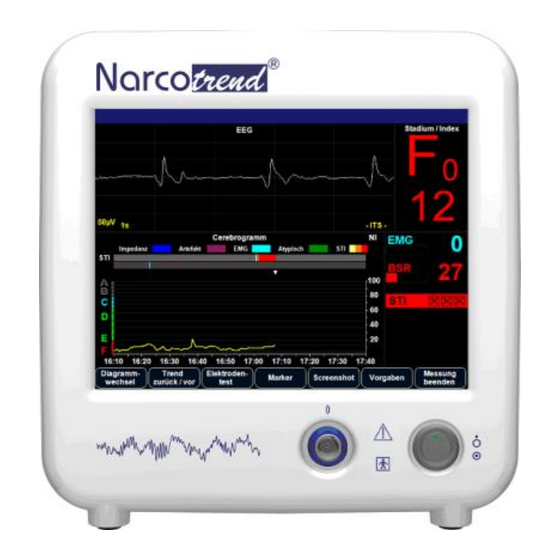

1. Narcotrend-Compact M an Stromversorgung
anschließen und einschalten.
2. Elektroden anbringen (siehe unten).
3. Patientenkabel mit dem Eingang an der Vorderseite
des Narcotrend-Compact M verbinden.
Anlegen der Elektroden
2-Kanal (PKM4)
(maximal 8
< 2 k
E-Mail:
Internet: www.narcotrend.de
Kurzanleitung
ERÄT AUSSCHALTEN
Referenz-Elektrode (R)
* Die
kann beliebig im Stirnbereich
positioniert werden.
)
k
.
info@narcotrend.de
MT MonitorTechnik GmbH & Co. KG, Maienbaß 27, 24576 Bad Bramstedt
(ITS-Version)
.
