Verwandte Anleitungen für STARTCRAFT Lithium Power LIT200
Inhaltszusammenfassung für STARTCRAFT Lithium Power LIT200

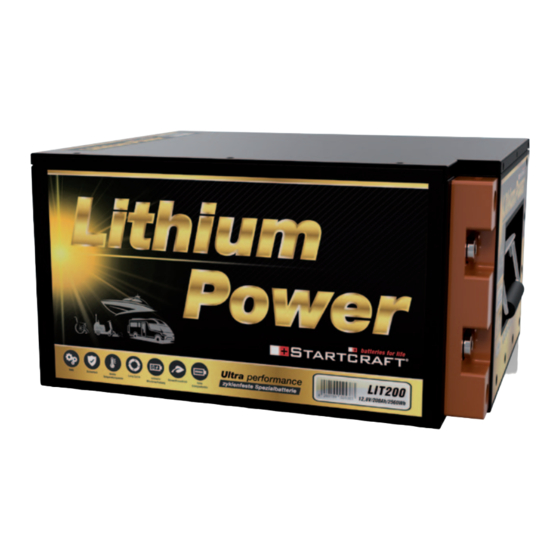

- Seite 1 BATTERIE LITHIUM LIT200 12,8 V | 200 Ah | 2560 Wh Ultra performance zyklenfeste Spezialbatterie Sicherheit breite Long Cycle schnelle Umwelfreundlich hohe Temperaturspanne Wiederaufladung Energiedichte...
-
Seite 2: Inhaltsverzeichnis
Ultra performance zyklenfeste Spezialbatterie INHALTSVERZEICHNIS Eigenschaften | Vorteile ........Produktbeschreibung ........· Batterie-Management-System · Drop-in Lösung – einfacher Austausch · Bluetooth-Überwachung Produktbeschreibung ........· Anwendung | E zienz | Ladung Technische Daten ........... · Abmaße Batterie · Schaltung | Polausführung ·... -
Seite 3: Eigenschaften | Vorteile
EIGENSCHAFTEN | VORTEILE Lithium-Eisenphosphat (LiFePO4): sicherste Lithium-Technologie Überwachung über kostenlose Bluetooth-App höhere Energiedichte bei bis zu 80% geringerem Gewicht 100%ige Ausnutzung der verfügbaren Kapazität bei gleichbleibender Abgabespannung bis zu 5000 Zyklen (Lade-Entladevorgänge), d.h. bis 10-mal höhere Lebensdauer höherer kontinuierlicherer Entladestrom ... -
Seite 4: Mehr Als Power
Ultra performance zyklenfeste Spezialbatterie MEHR ALS POWER Mit der „Lithium Power“ von STARTCRAFT haben Sie eine ausgezeichnete Wahl getro en! Unsere „Lithium Power“ Serie ist der perfekte Ersatz für herkömmliche Bleisäurebatterien. Egal ob mit üssiger Säure, AGM- oder GEL-Technologie. Sie bieten hervorragende Energiereserven, enorme Gewichtsvorteile und auch bei extremsten Belastungen eine stabile Spannungsversorgung. -
Seite 5: Für Höchste Ansprüche
FÜR HÖCHSTE ANSPRÜCHE ANWENDUNG Die „Lithium Power“ ist speziell für den mobilen oder stationären Einsatz mit höchsten Ansprüchen konstruiert, als Antriebs- oder Versorgungsbatterie für Reinigungsgeräte, Rollstühle, Elektro-Boote, Wohn- mobile, Solar, GoKarts, Golf Cars, Elekro-Scooter, Modellbau und viele andere Anwendungen. EFFIZIENZ Die „Lithium Power“... -
Seite 6: Batterie-Management-System
Ultra performance zyklenfeste Spezialbatterie TECHNISCHE DATEN Modell LIT200 Nennkapazität 200 Ah Energie 2560 Wh Nennspannung 12,8 V Länge | Breite | Höhe in mm 350 | 250 | 186,5 (+ /- 2) Batterie Management System (BMS) ja, integriert Lademethode IUoU Ladespannung max. -
Seite 7: Schaltung | Polausführung
TECHNISCHE DATEN Schaltung Polausführung T11 | Innengewinde M8 Befestigung spezielle Halterungen* * siehe Seite 12 LIEFERUMFANG LIT 200 Batterie Produkthandbuch s t a r t c r a f t . d e... -
Seite 8: Leistungsgra Ken
Ultra performance zyklenfeste Spezialbatterie LEISTUNGSGRAFIKEN Entladeverhalten 50°C 20°C bei unterschiedlichen Strömen Temperaturverhalten 0°C 100A -10°C 13,0 12,8 12,5 11,9 12,0 11,5 11,5 10,1 10,5 10,0 Entladedauer bei 25°C nutzbare Kapazität in % Konstante Entladungscharakteristik auch bei hohen Temperaturen volle auch bei hohen Strömen Ausnutzung der Kapazität Lebensdauer Vergleich LIT200... -
Seite 9: Installation
INSTALLATION Überprüfen Nach dem Auspacken bitte die „Lithium Power“ Batterie auf eventuelle äußere Beschädigungen überprüfen. Sollte die Batterie beschädigt sein, setzen Sie sich bitte mit Ihrem Verkäufer in Verbindung. Die „Lithium Power“ Batterie nicht installieren oder verwenden, wenn diese beschädigt ist! Einbaubedingung Den Einbauort so auswählen, dass Leitungsverbindungen so kurz wie möglich sind. -
Seite 10: Installation Mehrerer Batterien
Ultra performance zyklenfeste Spezialbatterie INSTALLATION MEHERER BATTERIEN Die innovative Technologie der LIT200 erlaubt es mehre Batterien miteinander zu verschalten. Bitte beachten Sie immer alle Hinweise des Handbuches, bevor Sie mit der Installation beginnen. Hinweise Die zu verbindenden Batterien müssen immer den gleichen Ladezustand besitzen. Alle Batterien vor der Installation vollständig au aden. -
Seite 11: Reihenschaltung: Maximal 4 Stück Lit200
4 x LIT200 - 200Ah Erhöhung der Spannung auf 48V – Sollten Sie andere Verschaltungskombinationen benötigen, bitte kontaktieren Sie uns und lassen Sie sich beraten! Mail: technik.lithium@startcraft.de s t a r t c r a f t . d e... -
Seite 12: Montagezubehör
Spezielle Befestigungssätze für eine unkomplizierte und schnelle Montage wurden für die gängigsten Reisemobile entwickelt und sind optional erhältlich. Beispielsweise die Untersitzmontage in den Fahrzeugen Citroën Jumper, Peugeot Boxer und Fiat Ducato. (Artikel-Nr.: HSI-LIT200) Eine aktuelle Übersicht der Zubehörteile nden Sie unter startcraft.de ! -
Seite 13: Wichtige Information
Denken Sie an die Absicherung der elektrischen Leitung Starterbatterie – Ladetrennrelais – Zusatz- batterie. (mehr Infos unter www.startcraft.de) info@startcraft.de | startcraft.de | +49(0)37602 / 67 60 0 s t a r t c r a f t . d e... -
Seite 14: Laden | Entladen
Ultra performance zyklenfeste Spezialbatterie LADEN & ENTLADEN Die „Lithium Power“ ist schnellladefähig und kann somit in sehr geringer Zeit wieder aufgeladen werden. Dies verkürzt die Zeit am Netzanschluss enorm und mindert Ausfall-/Wartezeiten. Es ist nicht erforderlich, die Lithium Batterie immer komplett aufzuladen, wie dies bei den her- kömmlichen Batterien der Fall ist. -
Seite 15: Lithium Power App
3. Um eine neue Bluetooth Verbindung aufzubauen, immer erst die bestehende Verbindung trennen (App beenden). 4. Aktivieren Sie die Standortfreigabe für die Startcraft-App und für Ihr Smartphone. s t a r t c r a f t . d e... -
Seite 16: Suchen & Verbinden
Ultra performance zyklenfeste Spezialbatterie SUCHEN & VERBINDEN BASIS INFO Suche der Geräte Batterie Information Ladezustand Perfekt Entladen Normal Standby Schlecht Gerät Laden auswählen spezi sche Information Passwort nötig Wählen Sie die entsprechende Batterie aus und warten Sie, bis die Verbindung hergestellt ist. BASIS INFO - SPEZIFIKATION Dialogfeld zum Dialogfeld... -
Seite 17: Spezifische Information (Für Profis)
DETAIL INFO Ereignis- protokoll aktuelle - Fehlerprotokoll Stromstärke z.B. hohe /niedrige Lade-Entlade-Anzeige Spannungen, Strom, Temperatur Batterie- temperatur Spannung Informationen Impressum & Link der Batterie zur Lithium Power www.startcraft.de s t a r t c r a f t . d e... -
Seite 18: Sicherheitsrichtlinien
Ultra performance zyklenfeste Spezialbatterie SICHERHEITSRICHTLINIEN Allgemeines Verbinden Sie niemals Plus- und Minuspol der Batterie direkt miteinander. Ö nen Sie die „Lithium Power“ Batterie nicht. Vermeiden Sie Gewalteinwirkung durch Herunterfallen, Schlagen, Verbiegen, Schneiden, Reißen, Deformieren usw. und bohren Sie niemals in das Batteriegehäuse. Vor Hitzeeinwirkung schützen. -
Seite 19: Kennzeichnungen
KENNZEICHNUNGEN Auf Ihrer „Lithium Power“ Batterie nden Sie verschiedene Kennzeichnungen und Sicherheitssym- bole. Diese Symbole sind im Folgenden dargestellt und erläutert. Bitte entfernen Sie diese Kennzeichnungen niemals und beachten Sie sie! Für den sicheren Gebrauch Anweisungen unbedingt Folge leisten. Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung befolgen. - Seite 20 SIE MÖCHTEN MEHR ERFAHREN? Startcraft Batterien Dörfelt GmbH Lengenfelder Straße 60 08107 Kirchberg Tel.: +49(0)37602 / 67 60 0 Fax: +49(0)37602 / 67 60 29 E-Mail: info@startcraft.de Website: startcraft.de s t a r t c r a f t . d e...
