ProAccess
Fahrzeugerkennungssensor für Schiebetore und Schranken
Übersetzung der Original-Betriebsanleitung
Allgemeines
Sensoreinheit
Steuer-
einheit
Sensor-
einheit
1 Sicherheitshinweise
• Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb
nehmen, und bewahren Sie sie zur zukünftigen Verwendung auf.
• Dieses Produkt ist ein Fahrzeugerkennungssensor, der auf die Erfassung von
Fahrzeugen ausgelegt ist, die sich einem Tor oder einer Schranke nähern oder in
deren Nähe befinden.
• Verwenden Sie dieses Produkt nur für den dafür vorgesehenen Verwendungszweck.
• Montage, Inbetriebnahme, Veränderungen und Erweiterungen dürfen nur von einer
erfahrenen Elektrofachkraft ausgeführt werden!
• Beachten Sie die örtlich geltenden elektrischen Sicherheitsvorschriften!
• Die Nichtbeachtung dieser Sicherheitsvorkehrungen kann Schäden am Signalgeber
oder an anderen Objekten verursachen und zu schweren Verletzungen oder zum Tod
führen.
• Es liegt in der Verantwortung des Installateurs, eine Risikobeurteilung durchzuführen
und das System in Übereinstimmung mit den geltenden lokalen, nationalen und
internationalen Vorschriften, Sicherheitsnormen, Bestimmungen und Gesetzen und,
falls zutreffend, in Übereinstimmung mit der Maschinenrichtlinie 2006/42/EC zu
installieren.
• Beachten Sie alle lokalen, nationalen und internationalen Standards, Vorschriften
und Gesetze zur Türsicherheit.
• Betrachten Sie die Sicherheitsfunktionen Ihrer Anwendungen immer als Ganzes und
niemals nur auf ein einzelnes Anlagenteil bezogen.
• Der Installateur ist dafür verantwortlich, das System zu testen und sicherzustellen,
dass es alle geltenden Sicherheitsnormen erfüllt.

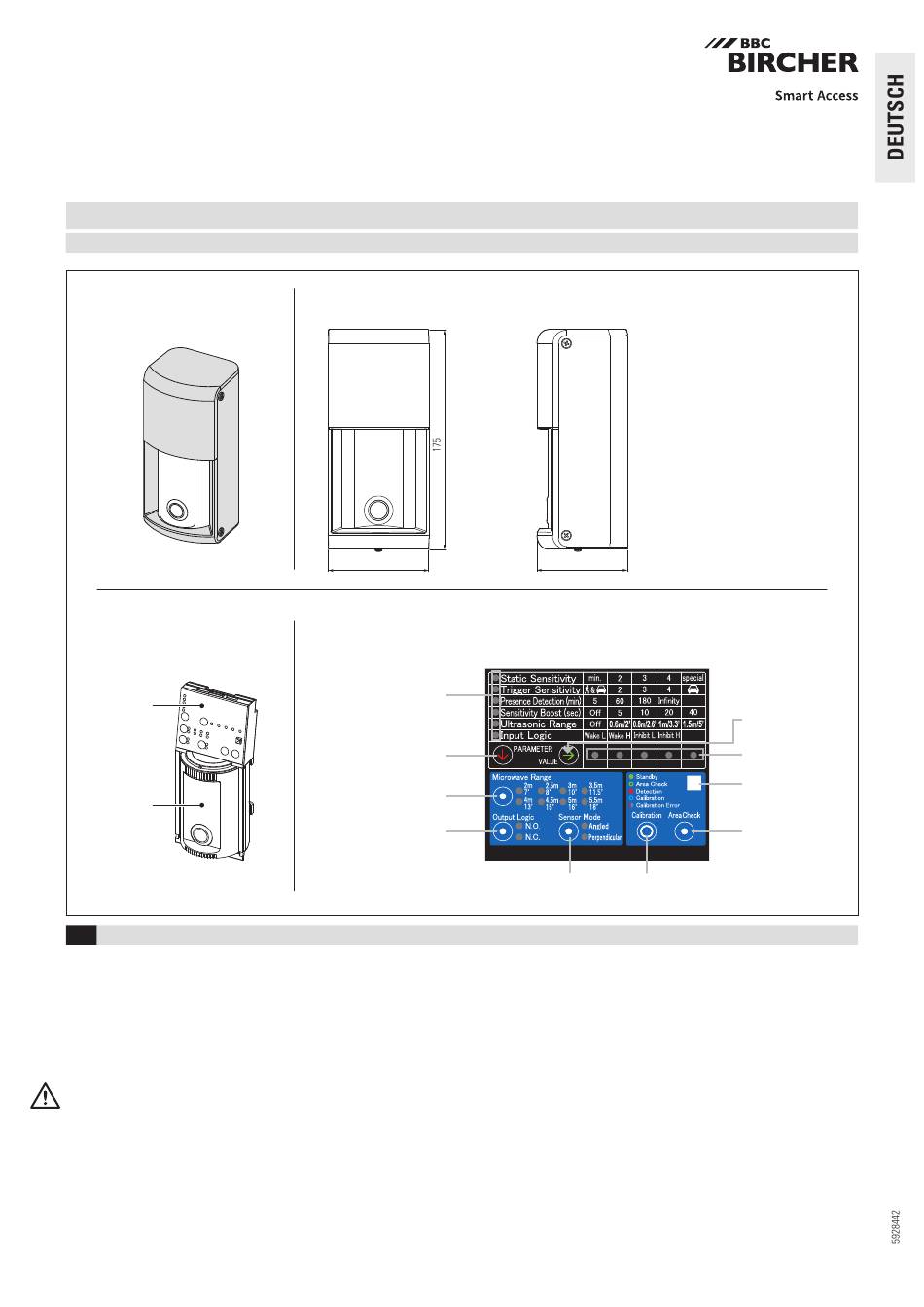

Abmessungen
80 80
Steuereinheit
Modusanzeige
Taste: PARAMETER-
Auswahl
Taste: Microwave Range
(Radarreichweite)
Taste: Output logic
(Ausgang Logik)
Taste: Sensor Mode
• Während des Betriebs elektrischer Komponenten können z. B. im Falle eines
Kurzschlusses heisse und ionisierte Gase austreten; Schutzhauben dürfen nicht
entfernt werden!
• Das Gerät darf nur an Schutzkleinspannungen (SELV) mit sicherer elektrischer
Trennung gemäss EN 61558 betrieben werden. Die Verkabelung muss gegen
mechanische Beschädigung geschützt sein.
Bevor Sie mit der Installation oder Montage beginnen, treffen Sie die folgenden
Sicherheitsvorkehrungen:
• Überprüfen Sie die Spannungsangaben auf dem Etikett des Signalgebers.
• Stellen Sie sicher, dass das Gerät/die Anlage nicht eingeschaltet werden können.
• Stellen Sie sicher, dass die Stromversorgung unterbrochen ist!
• Schützen Sie das Gerät mit einer Abdeckung vor Verschmutzung und aggressiven
Umgebungsbedingungen!
• Schützen Sie den Sensor vor Regen und Schnee.
• Im Fehlerfall Gerät vom Netz trennen.
• Vermeiden Sie generell Berührungen mit elektronischen Bauteilen.
• Der Torantrieb und das Kämpferprofil müssen ordnungsgemäss geerdet werden.
• Stellen Sie nach dem Zugriff auf den Innenraum des Geräts sicher, dass die Abde-
ckung/Schutzdichtung fest verschlossen ist, um die angegebene Schutzart zu
erreichen.
• Stellen Sie sicher, dass alle überwachten Einklemmschutzvorrichtungen des
Torantriebs installiert und betriebsbereit sind. Dieser Sensor ersetzt keine Einklemm-
schutzvorrichtungen.
• Begrenzter Berührungsschutz!
(Weitere Details siehe Kapitel 3)
72.5 72.5
Taste: Calibration
(Sensormodus) (Kalibrierung)
399453D
03/21
Taste: VALUE selection
(Wert-Auswahl)
Wertanzeige
LED
Taste: Area Check
(Feldüberprüfung)
