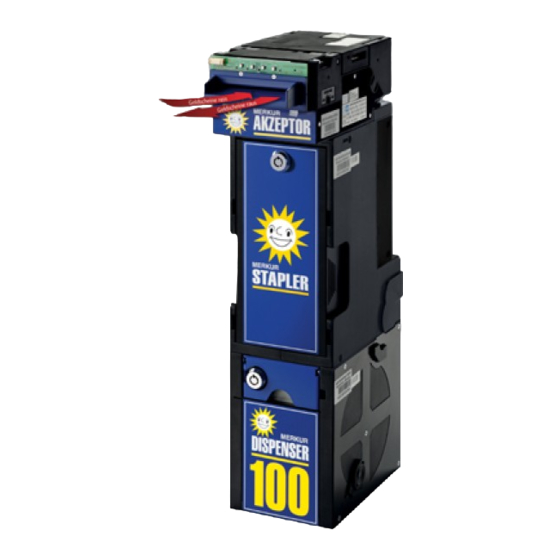

Inhaltszusammenfassung für Merkur Dispenser 100
- Seite 1 Merkur Dispenser 100 -für das optimale Geldmanagement TWIN DISPENSER Varianten Betriebs- und Aufbauanleitung Betriebs- und Aufbauanleitung...
- Seite 2 Kombinationen / Varianten Zwischenelement Vision Wand Zwischenelement Vision Slant Top Zwischenelement Casino Höhe: 183 cm (mit Sockel) Höhe: 172 cm (mit Sockel) Höhe: 188 cm 147 cm (o. Sockel) 147 cm (o. Sockel) Breite: 50 cm Breite: 28 cm Breite: 39 cm Tiefe: 55 cm...
- Seite 3 TWIN DISPENSER Varianten Betriebs- und Aufbauanleitung Die in diesem Dokument enthaltenen Informationen können ohne Vorankündigung geändert werden und stellen keine Verpflichtung seitens des Herstellers dar. Ohne schriftliche Erlaubnis des Herstellers darf für andere Zwecke als den persönlichen Gebrauch durch den Käufer diese Dokumentation nicht in irgendeiner Form mit irgendwelchen Mitteln, elektronisch oder mechanisch, mittels Fotokopie und durch Aufzeichnung reproduziert oder übertragen werden.
-
Seite 4: Grundsätzliche Sicherheitshinweise
TWIN DISPENSER Grundsätzliche Sicherheitshinweise Alle Arbeiten zur Installation und Inbetriebnahme sowie zur Instandhaltung sind von qualifiziertem Fachpersonal auszuführen (IEC 364 bzw. CENELEC HD 384 oder DIN VDE 0100 und IEC 664 oder DIN VDE 0110). Qualifiziertes Fachpersonal im Sinne dieser grundsätzlichen Sicherheitshinweise sind Personen, die mit Aufstellung, Montage, Inbetriebnahme und Betrieb des Produktes vertraut sind und über die ihrer Tätigkeit entsprechenden Qualifikationen verfügen. -
Seite 5: Inhaltsverzeichnis
TWIN DISPENSER Inhaltsverzeichnis Sicherheitshinweise ..................4 Technische Daten ..................6 Übersicht ....................7 Installation / Montage / Inbetriebnahme ............8 Montage Zwischenelement Vision Wand ............9 Montage Zwischenelement Vision Slant Top ..........10 Montage Zwischenelement Ideal Casino .............11 Montage Zwischenelement Ideal Slant Top ..........12 Montage Zwischenelement Black Star Kombination ........13 Twin Dispenser Wandmontage ..............14 Montage Münztresoreinheit ..............16 Black Star Spot Ständer ................17... - Seite 6 TWIN DISPENSER TWIN DISPENSER Zwischenelement Maße siehe Umschlaginnenseite Elektrische Werte Netzspannung: 230 VAC / 50-60 Hertz (lt. Typenschild) Nennaufnahme: 110 W max. Netzanschluß Kaltgerätestecker an der Geräterückseite. Defekte oder beschädigte Netzkabel nur gegen das original Netzkabel tauschen. Netzteil WT 310 compact +5V/3A, +10V/2,5A, +12V/3,5A, +24V/9A Umgebungstemperatur +5°C bis +50°C...
- Seite 7 TWIN DISPENSER TWIN DISPENSER Zwischenelement Zwischenelement für VISION Wand Tresor mit Akzeptor, Dispenser 100 Banknotenein- /ausgabe Tresorschloss (Doppelbartschlüssel) Sicherungsschloss (Tresorschlüssel) Taste Auszahlung Pfeil-Taste links Pfeil-Taste rechts Zwischenelement für VISION Slant Top Sockel TWIN DISPENSER Betriebs- und Aufbauanleitung - © adp Gauselmann GmbH, Juni 2012...
-
Seite 8: Installation / Montage / Inbetriebnahme
TWIN DISPENSER Installation / Montage Zwischenelement Vision Wand siehe Seite 9 --> Verdrahtung Seite 19 Zwischenelement Vision Slant Top siehe Seite 10 --> Verdrahtung Seite 20 Verdrahtung für Geräte mit DUOPLUG Seite 21 Zwischenelement Ideal Casino siehe Seite 11 --> Verdrahtung Seite 18 Zwischenelement Ideal Slant Top siehe Seite... -
Seite 9: Wichtige Hinweise
TWIN DISPENSER !! Wichtige Hinweise !! Vor dem Öffnen eines Gerätes für ausreichend Standfestigkeit sorgen. Geräte/Ständer gegen Umkippen sichern. Zwischenelement mit VISION Wand / Vision Wand II montieren Das Zwischenelement wird mit beiden Geräten verschraubt. Kabeldurchführung am Ständer öffnen, dafür das Furnier anritzen und herausbrechen. Geräte zusammenstellen und die Kabel vom Zwischenelement zu den Geräten führen. - Seite 10 TWIN DISPENSER !! Wichtige Hinweise !! Vor dem Öffnen eines Gerätes für ausreichend Standfestigkeit sorgen. Geräte/Ständer gegen Umkippen sichern. Zwischenelement mit VISION Slant Top montieren Das Zwischenelement wird mit beiden Geräten verschraubt. Befestigungswinkel an das Zwischenelement schrauben Geräte und Zwischenelement zusammen stellen und je einer Schraube verschrauben. •...
- Seite 11 TWIN DISPENSER Zwischenelement mit Ideal Casino montieren Die Rückwand von hinten an dem Zwischenelement befestigen (M8 x 30). die Geräte links und rechts Das Zwischenelement am vorgesehenen Aufstellungsort platzieren, mit etwas Abstand daneben stellen. Die Abdeckung an der Rückseite des Casino WB4 entfernen und die 4-poligen Kabel aus dem Twin Dispenser in das jeweilige Gerät (Casino links / Casino rechts) führen.
- Seite 12 TWIN DISPENSER Zwischenelement Slant-Top-MD100 montieren Das Zwischenelement wird mit beiden Geräten verschraubt. Zur Markierung der Bohrlöcher liegen 2 Bohrschablonen bei (je 1x für das linke bzw. rechte Gerät). !! Hinweis !! Vor dem Bohren vorsichtshalber die Platine inkl. Sub-D Stecker vom Touchcontroller beim rechten Gerät ausbauen.
- Seite 13 TWIN DISPENSER Zwischenelement Black-Star-Kombi montieren Das Zwischenelement wird mit beiden Ständern verschraubt. Zur Markierung des jeweilgen Bohrloches für die Kabeldurchführung liegen 2 Bohrschablonen bei (je 1x für das linke bzw. rechte Gerät). Bohrschablone anlegen, das Bohrloch markieren und vorbohren (30mm für die Kabeldurchführung). Getrennt für jeden Geräteständer.
-
Seite 14: Lieferumfang
TWIN DISPENSER Twin Dispenser Wandmontage in Kombination mit Wandgeräten Achtung! Auf Grund der vielfältigen Montageuntergründe erfolgt die Auslieferung ohne Befestigungsmaterial. Das Befestigungsmaterial muss vom Monteur mit dem vorhandenen Montageuntergrund abgestimmt werden. Allein der Monteur haftet dafür, dass das Befestigungsmaterial für den jeweiligen Montageuntergrund ge- eignet ist und dass die Montage fachgerecht ausgeführt wird. - Seite 15 TWIN DISPENSER Arbeitsschritte Bohrschablone am Aufstel- lungsort lotrecht ausrichten, sorgfältig und glatt fixieren, alle Markierungen anzeich- Bohrlöcher linkes Gerät nen und bohren. Anschlie- Bohrlöcher rechtes Gerät ßend alle Dübel einsetzen. Bohrlöcher Tresor Vorsicht! Das Anbringen des Tresors sollte mit mindestens 2 Personen durchgeführt werden! Für den Tresor mit Dispenser zunächst nur die beiden oberen Schrauben (bis auf 5-8 mm) eindrehen und den Tresor daran aufhän-...
- Seite 16 TWIN DISPENSER Vorsicht! Das Anbringen der Münztresoreinheit sollte mit mindestens 2 Personen durchgeführt werden! Münztresoreinheit für Wandgeräte • Zur Montage der Tresoreinheit die Spielgeräte von den Zusatzrückwänden (1) abnehmen • Tresorbalken (2) unterhalb der Zusatzrückwände ausrichten und mit 3 Schrauben befestigen (Wahl der Schrauben je nach Beschaffenheit des Untergrundes) •...
- Seite 17 TWIN DISPENSER Black Star Spot Ständer mit integriertem Dispenser • Geräte auf den Ständer hängen • 4-polige Kabel aus dem Tresor in die Geräte führen (GSG links /GSG rechts) • je eine der mitgelieferten Adapterplatinen im Gerät anschrauben • Platinen gemäß Skizze auf Seite 19 verdrahten, Vision Wand II mit DUOPLUG-Steckertechnik siehe Seite 21.
-
Seite 18: Verdrahtung Ideal Casino
• Das mitgelieferte Verbindungskabel von der Adapterplatine (8-polig) auf die Hoppersteuerung stecken !!Wichtig!! Beim Betrieb mit TWIN DISPENSER dürfen keine Komponenten des MERKUR DISPENSER 100 in den Geräten angeschlossen sein! TWIN DISPENSER Betriebs- und Aufbauanleitung - © adp Gauselmann GmbH, Juni 2012... -
Seite 19: Verdrahtung Für Geräte Mit Röhrenmünzeinheit
• 4-poliges Kabel aus dem Tresor auf die Adapterplatine stecken !!Wichtig!! Beim Betrieb mit TWIN DISPENSER dürfen keine Komponenten des MERKUR DISPENSER 100 in den Geräten angeschlossen sein! TWIN DISPENSER Betriebs- und Aufbauanleitung - © adp Gauselmann GmbH, Juni 2012... -
Seite 20: Verdrahtung Vision Slant Top
• Das mitgelieferte Verbindungskabel von der Adapterplatine (8-polig) auf die Hoppersteuerung stecken !!Wichtig!! Beim Betrieb mit TWIN DISPENSER dürfen keine Komponenten des MERKUR DISPENSER 100 in den Geräten angeschlossen sein! TWIN DISPENSER Betriebs- und Aufbauanleitung - © adp Gauselmann GmbH, Juni 2012... - Seite 21 • Das mitgelieferte Verbindungskabel von der Adapterplatine (4-polig) auf die Hoppersteuerung stecken. !!Wichtig!! Beim Betrieb mit TWIN DISPENSER dürfen keine Komponenten des MERKUR DISPENSER 100 in den Geräten angeschlossen sein! TWIN DISPENSER Betriebs- und Aufbauanleitung - © adp Gauselmann GmbH, Juni 2012...
-
Seite 22: Verdrahtung Vision Wand Ii Mit Duoplug-Steckertechnik
WICHTIG !! Die Kabel dürfen nicht in die Kassenschächte ragen, daher die Kabel mit den beiliegenden Kabelbindern verlegen/abbinden. !!Wichtig!! Beim Betrieb mit TWIN DISPENSER dürfen keine Komponenten des MERKUR DISPENSER 100 in den Geräten angeschlossen sein! Vision Wand II links... -
Seite 23: Mechanisches Entleeren Des Dispensers
TWIN DISPENSER Mechanisches Entleeren des Dispensers ! WICHTIG ! - Eine mechanische Entleerung nur im Service -/ Störfall durchgeführen ! Die Statistikdaten werden verändert. Banknoten niemals manuell entnehmen, immer durch Rausdrehen mit Hilfe der Kurbel. 1.) Rückseitige Klappe öffnen 2.) Bodenklappe öffnen Dazu den Dispenser kippen und die gelbe Riegelstange nach vorn schieben 3.) Handkurbel entnehmen... -
Seite 24: Reinigen Des Banknotenprüfers
TWIN DISPENSER Reinigen des Banknotenprüfers Wir empfehlen, je nach Benutzung, eine halbjährliche Reinigung des Banknotenprüfers. Die Reinigung darf nur im spannungslosen Zustand erfolgen, Netzstecker ziehen! Die Reinigung mit einem weichen Tuch vornehmen, keine spiritushaltigen Reinigungsmittel oder Verdün- ner verwenden. Benutzen Sie bitte nur diese Reinigungsmittel: Für die Rollen: Waschbenzin Für die Prismen:... - Seite 25 TWIN DISPENSER Reinigen im vorderen Bereich Lichtschranke Druckluft 2 Rollen Staubfreies Tuch, Waschbenzin 1 Prisma Staubfreies Tuch, Renovol Reinigen im hinteren Bereich Lichtschranke gelb hinterlegte Flächen Druckluft staubfreies Tuch, Renovol 4 Rollen Staubfreies Tuch, Waschbenzin Lichtschranke Druckluft 2 Rollen Staubfreies Tuch, 4 Prismen Waschbenzin Staubfreies Tuch, Renovol...
- Seite 26 TWIN DISPENSER TWIN DISPENSER Betriebs- und Aufbauanleitung - © adp Gauselmann GmbH, Juni 2012...
- Seite 27 TWIN DISPENSER TWIN DISPENSER Betriebs- und Aufbauanleitung - © adp Gauselmann GmbH, Juni 2012...
- Seite 28 Gauselmann GmbH Merkur Allee 1-15 32339 Espelkamp Telefon 05772 / 49-0 Telefax 05772 / 49-165 www.adp-gauselmann.de Service 0180 / 3 00 55 00 5 Technische Hotline: 0180 / 3 00 55 00 4 Teiledienst: Mo. - Fr. von 8.00 Uhr - 20.00 Uhr und Sa. von 10.00 Uhr - 14.00 Uhr...
