- Seite 1 M O N TA G E A N L E I T U N G H Y G I E N I K 2 . 0 M I T WA R M WA S S E R S TAT I O N 2 . 0 WÄRMEPUMPEN AUS ÖSTERREICH www.idm-energie.at...
-
Seite 2: Inhaltsverzeichnis
2.2. Warmwasserstation 2.3. Dimensionierungshinweise 3. T ECHNISCHE ATEN YGIENIK 4. M ONTAGE 4.1. Aufstellbedingungen Hygienik 2.0 4.2. Aufstellungsort Hygienik 2.0 4.3. Anschlussmuffen Hygienik 2.0 4.4. Montage Isoliermantel mit Hakenleiste 5. M ONTAGE DER ARMWASSERSTATION 5.1. Beschreibung 5.2. Montage der Warmwasserstation am Hygienik 5.3. - Seite 3 6.2.2. TERRA SW Complete HGL + Hygienik2.0 + Direktheizkreis S4.2-0-2-0-0 6.2.3. TERRA SW Complete + Hygienik 2.0 + 3 Heizkreise S4.1-0-1-0-0 6.2.4. TERRA SW Complete HGL + Hygienik 2.0 mit STP + Zirkulation S4.2-0-1-0-1 6.2.5. Aero ILM Complete HGL + Hygienik 2.0 + Termo L3.2-0-2+5-0-0 6.2.6.
-
Seite 4: Allgemeine Informationen
Anlage. In regelmäßigen Abständen ist die Funktion von Sicherheitsventilen durch Anlüften zu prüfen. 1 .2. Si ch erh ei t sh i nw e is e Es dürfen nur original iDM Ersatzteile bzw. Ersatz- Installations- und Wartungsarbeiten können durch teile welche den iDM-Spezifi kationen entsprechen hohe Anlagendrücke, hohe Temperaturen und span-... -
Seite 5: Hinweise Zum Schutz Der Umwelt
Plattentauscher bei Verwendung als Warmwas- entsorgt werden müssen. sermodule gelten. Eine nicht korrekte Entsorgung kann, Bei den Warmwassermodulen von iDM Energiesys- abgesehen von den Sanktionen für den teme müssen folgende Grenzwerte, welche vom Gesetzesbrecher, Umwelt und Gesund- Hersteller der buntmetallfreien Plattentauscher vor- heitsschäden verursachen. -
Seite 6: Beschreibung

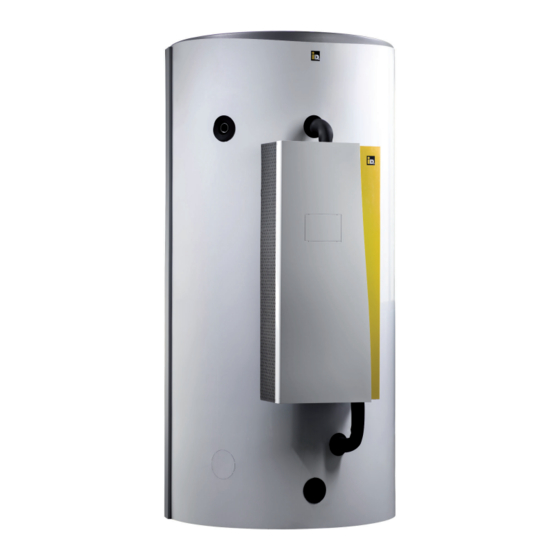

2. Beschreibung 2 .1. Hy gi en ik 2 .0 Einsatzbereich Der iDM-Hygienik 2.0 ist ein kompletter Wasserer- Mit dem Hygienik 2.0 können, je nach Größe der wärmer zur hygienischen Warmwasserbereitung mit Warmwasserstation, Warmwasserzapfl eistungen von einem Gegenstrom-Plattenwärmetauscher. bis zu 70 l/min erreicht werden. Durch Kombination Der Speicher, in dem sich Heizungswasser befi... -
Seite 7: Dimensionierungshinweise
„Einmalige Zapfmenge“ 1...Drehzahlregelung UVR67 (Zubehör) Dies ist die gesamte Menge an Warmwasser mit 2...Hocheffi zienzpumpe 45°C, die aus einem Hygienik 2.0 gezapft werden 3...Plattenwärmetauscher kann, wenn der Speicher bis unten auf 60°C aufge- 4...Durchfl ussschalter heizt ist und vom Wärmeerzeuger nicht nachgeheizt 5...Wärmemengenzähler (Zubehör) -
Seite 8: Technische Daten Hygienik 2
3. Technische Daten Hygienik 2.0 3. Technische Daten Hygienik 2.0 Hygienik 2.0 Einheit 500/25 500/35 825/25 825/35 1000/25 1000/35 Energieeffi zienzklasse Durchschnittliche Verlustleistung Wärmedurchgangskoeffi zient (U-Wert) W/m²K 0,30 0,30 0,28 0,28 0,28 0,28 Speicherinhalt gesamt Speicherinhalt oberhalb STP Speicherinhalt unterhalb STP Durchmesser inkl. - Seite 9 Zapfmenge je Dusche: 8 l/min. mit 42°C Zapftemperatur und einer duschzeit je Person von 6 Minuten (in Anlehnung an DIN 18032-1) Gleichzeitigkeitsfaktor: 0,9 siehe Seite 8 siehe Seite 8 siehe Seite 8 siehe Seite 8 (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
- Seite 10 3. Technische Daten Hygienik 2.0 Technische Daten Hygienik 2.0 Einheit 2000 2000 2000 2000 Energieeffi zienzklasse Durchschnittliche Verlustleistung Wärmedurchgangskoeffi zient (U-Wert) W/m²K 0,27 0,27 0,27 0,27 Speicherinhalt gesamt 2000 2000 2000 2000 Speicherinhalt oberhalb STP Speicherinhalt unterhalb STP 1300 1300...
- Seite 11 Vorlauf Zirkulationsstation Wärmepumpevorlauf Heizung R 1 ½“ IG Fühlerklemmleiste Wärmepumperücklauf R 1 ½“ IG Halterung Warmwasserstation * Es kann nur ein händisches Entlüftungsventil montiert werden. Ein automatischer Schnellentlüfter kann am Speicherkörper oben montiert werden. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
- Seite 12 3. Technische Daten Hygienik 2.0 Technische Daten Hygienik 825 2.0 (mit/ohne Schichttrennplatte) Vorderansicht Rückansicht Pos. Anschluss Dimension Pos. Anschluss Dimension Vorlauf Warmwasserstation R 1“ IG Vorlauf 2. Wärmeerzeuger / Solar R 1½“ IG Rücklauf Warmwasserstation R 1“ IG Rücklauf Heizung R 1½“...
- Seite 13 Vorlauf Zirkulationsstation Wärmepumpevorlauf Heizung R 1½“ IG Fühlerklemmleiste Wärmepumperücklauf R 1½“ IG Halterung Warmwasserstation * Es kann nur ein händisches Entlüftungsventil montiert werden. Ein automatischer Schnellentlüfter kann am Speicherkörper oben montiert werden. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
- Seite 14 3. Technische Daten Hygienik 2.0 Technische Daten Hygienik 1500 2.0 (mit/ohne Schichttrennplatte) Vorderansicht Rückansicht Pos. Anschluss Dimension Pos. Anschluss Dimension Vorlauf Warmwasserstation R 1½“ IG Vorlauf 2. Wärmeerzeuger / Solar R 1½“ IG Rücklauf Warmwasserstation R 1½“ IG Rücklauf Heizung R 1½“...
- Seite 15 R ½“ IG 2“ IG Fühlerklemmleiste Wärmepumpevorlauf Heizung R 2“ IG Wärmepumperücklauf R 2“ IG Halterung Warmwasserstation * Es kann nur ein händisches Entlüftungsventil montiert werden. Ein automatischer Schnellentlüfter kann am Speicherkörper oben montiert werden. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
- Seite 16 3. Technische Daten Hygienik 2.0 Technische Daten Hygienik 2000 Max 2.0 Vorderansicht Seitenansicht Pos. Anschluss Dimension Flansch (4x) DN100/PN6 Warmwasser Vorlauf R 1 1/4“ Warmwasser Rücklauf R 1 1/4“ Elektroheizstab (2x) R 2“ Zirkulation (2x) 2“ Muff e (2x) R 2 1/2“...
- Seite 17 Technische Daten No tizen : (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
-
Seite 18: Montage
4 .1. Au f st ell b e di n g un g e n H yg i e ni k 2.0 Durch eine dezentrale Platzierung der Der iDM-Hygienik 2.0 sollte möglichst nah an den Warmwasserstationen in der Nähe der Trinkwasserzapfstellen aufgestellt werden, um die Zapfstellen (z.B. -
Seite 19: Montage Isoliermantel Mit Hakenleiste
Fühler entsprechend der am Speicher- Sicherung gegen Kippen des Speichers wird dieser körper angebrachten Aufkleber für die Betriebsmittel- durch eine zweite Person leicht angehoben. kennzeichnung mittels der Fühlerklemmleiste fi xiert werden. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... - Seite 20 Hakenverschlussleiste sind 2 Personen erforderlich! Den Isoliermantel vor der Montage in ei- nem warmen Raum lagern oder den Ha- kenleistenverschluss erst nach dem Auf- heizen des Speichers schließen! Isoliermantel behutsam aufziehen um Be- schädigungen zu vermeiden! (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
- Seite 21 Nachdem die oberen und unteren Isolierteile richtig montiert wurden, kann das mitgelieferte Band ange- bracht werden. Das Band ist notwendig, um den Spalt zwischen den Isolierteilen zu schließen und somit eine ordentliche Wärmedämmung zu gewährleisten. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
- Seite 22 Die Isolierung und Abdeckung nicht benötigter Anschlüsse wird empfohlen, da dadurch die Wärmeverluste verringert werden können. Rosette Isoliermaterial aus Vlies Hygienik 500 l bis 1000 l Hygienik 1500 l und 2000 l Styroporabdeckungen (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
- Seite 23 Montage No tizen : (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
-
Seite 24: Montage Der Warmwasserstation 2
Die Warmwasserstationen 25 l oder 35 l können entweder direkt am Hygienik 2.0 oder an der Wand montiert werden. Die Warmwasserstation 50 l kann am Hygienik 2.0 mit 1000 l, 1500 l und 2000 l Inhalt montiert werden. Die Warmwasserstation 70 l kann am Hygienik 2.0 mit 1500 l und 2000 l Inhalt montiert werden. -
Seite 25: Halterung
5 . 2. Mo n ta ge de r War m w a ss e rst at ion am H y gi en ik Die Warmwasserstationen 25 l - 70 l 2.0 werden erst auf der Baustelle am Hygienik 2.0 montiert. Für die Montage der Warmwasserstationen am Hygi- enik 2.0 wird das mitgelieferte Speicheranschlussset... -
Seite 26: Montage Der Ww-Station An Der Wand
Es muss sicher gestellt werden, dass die Wandverschraubung das Gewicht der montierten Warmwasserstation auch wäh- rend des Betriebes aufnehmen kann. Die iDM Abdeckhaube von vorne gerade auf die Warmwasserstation aufschieben bis diese ein- schnappt. Um Energieverluste zu vermeiden, sollte die Abdeckhaube immer auf der Warmwasserstation Sicherungsschraube montiert sein. - Seite 27 Diese müssen auf der Baustelle unbedingt montiert werden, wenn die Warmwasserstation nicht am Hygienik 2.0 sondern an der Wand montiert werden soll. Speichervorlauf Warmwasservorlauf Kugelhähne im Lieferumfang der Warmwasserstationen 50 l und 70 l Speichervorlauf Warmwasservorlauf Kaltwasservorlauf Speicherrücklauf Speicherrücklauf Kaltwasservorlauf (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
-
Seite 28: Montage Des Zirkulationsmoduls
Das Zirkulationsrohr wird unter der Rücklaufl eitung der Warmwasserstation durchgeführt. Den Stopfen am Anschluss der Rücklaufl eitung abnehmen und das Zirkulationsrohr hier anschließen. Das perforierte Blech für die Ausnehmung der Zirkulationspumpe mit einem Seitenschneider entfernen. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... - Seite 29 Den mitgelieferten Kugelhahn auf die Pumpe montieren. Die Zirkulationspumpe am Zirkulationsrohr montie- ren und in der Halterung beim Kugelhahn fi xieren. Bei der Montage der Zirkulationspumpe muss unbedingt auf die Fleißrichtung geachtet werden. Kugelhahn Zirkulationspumpe Zirkulationsrohr Fertig zusammengebautes Zirkulationsmodul (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
-
Seite 30: Montage Des Wärmemengenzählers
Das Messingrohr im Speicherrücklauf entfernen und das Messteil des Wärmemengenzählers einbauen. Temperaturfühler Der Temperaturfühler des Wärmemengenzählers wird in den Speichervorlauf eingebaut. Halterung Bedienteil Die Halterung für das Bedienteil wird seitlich angebracht. Das Bedienteil wird mittels Drehverschluss befestigt. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... - Seite 31 Vorlauf der WW-Station montiert. Das Fühlerkabel wird im vorhandenen Kabelkanal nach unten zum Wärmemengenzähler Wärmemengenzähler geführt. Wellschlauch Fertig montierter Wärmemengenzähler Die Bedienung und die Funktionen des Wärmemengenzählers sind in der beiliegenden Anleitung detailiert beschrieben. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
-
Seite 32: Montage Der Uvr 67 Regelung
Das Bedienteil der Regelung abnehmen und das Gehäuse mittels der beiden Befestigungsschrauben an der Halterung befestigen. Danach das Bedienteil wieder aufsetzen. Der Anschluss der Regelung, der Pumpe und der Fühler erfolgt gemäß Schaltplan. Dieser liegt der UVR 67 bei. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... -
Seite 33: Trinkwasserseitiger Anschluss An Der Warmwasserstation
Eintrittstemperatur am Wärme- 1000 / 440 / 260 in mm tauscher eingesetzt werden. Dies kommt besonders bei der Verwendung * bei Speichertemperatur 60°C und Warmwasser-Zapfung 55°C von Solaranlagen zum tragen. Kaltwassertemperatur 10°C (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... -
Seite 34: Anlagenschemen
A n la g ensc h e m e n Wärmeabgabesystem (Niedertemperaturheizung) Legende und Hinweise zu den Anlagenschemen Umwälzpumpe Lösungen von iDM sind so konzipiert, dass sich ein Dreiwegmischer (ohne Bypass) Motorantrieb größtmögliches Spektrum an Anwendungsmöglichkei- Dreiwegmischer Thermische Betätigung ten von Wärmepumpen erzielen lässt. Hierbei wird Innovation durch Vielfalt ebenso Rechnung getragen Rückschlagventil... -
Seite 35: Verzeichnis Der Anlagenschemen
TERRA SW Complete HGL + Hygienik 2.0 + Direktheizkreis S4.2-0-2-0-0 6.2.2 TERRA SW Complete + Hygienik 2.0 + 3 Heizkreise S4.1-0-1-0-0 6.2.3 TERRA SW Complete HGL + Hygienik 2.0 mit STP + Zirkulation S4.2-0-1-0-1 6.2.4 Aero ILM Complete HGL + Hygienik 2.0 + Termo L3.2-0-2+5-0-0 6.2.5 TERRA ML 8-18 Complete HGL + Hygienik 2.0... -
Seite 36: Terra Sw Complete + Hygienik 2.0 + Direktheizkreis S4.1-0-2-0
TERRA SW Complete Hygienik 2.0 (ohne HGL-Technik) Tiefensonden (ohne STP) Solekreis Es ist nur 1 Heizkreis möglich. Der Heiz- kreis muss als Pumpenkreis ausgeführt sein (kein Mischer!) und es dürfen keine Zonenregelventile verwendet werden! (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... -
Seite 37: Terra Sw Complete Hgl + Hygienik2.0 + Direktheizkreis S4.2-0-2-0
Die Fußbodenkreise müssen immer geöffnet bleiben, es dürfen nur bei ca. ¼ der Fläche Zonenventile eingebaut werden. Im Vorlauf kommt es bedingt durch das Ein- und Ausschal- ten der Wärmepumpe zu Temperaturschwankungen. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... -
Seite 38: Terra Sw Complete + Hygienik 2.0 + 3 Heizkreise S4.1-0-1-0
Solekreis Der mittlere Speicheranschluss dient als Lastausgleichs- speicher für den Heizungsbetrieb. Es ist ein Hygienik mit Schichttrennplatte erforderlich. Der Heizungsrücklauf und der Rücklauf der Wärmepum- pe müssen getrennt in den Hygienik-Speicher eingeführt werden. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... -
Seite 39: Terra Sw Complete Hgl + Hygienik 2.0 Mit Stp + Zirkulation S4.2-0-1-0
Heizungsbetrieb. Es ist ein Hygienik mit Schichttrennplatte erforderlich. Der Heizungsrücklauf und der Rücklauf der Wärmepum- pe müssen getrennt in den Hygienik-Speicher eingeführt werden. Durch die Zirkulation kann eine höhere Warmwassertem- peratur erreicht werden. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... -
Seite 40: Aero Ilm Complete Hgl + Hygienik 2.0 + Termo L3.2-0-2+5-0
Wärmespeicher eingesetzt. Auch während dem Heizbetrieb kann die HGL-Technolo- gie den Hygienik mit z.B. 55°C warmen Wasser beladen. Durch das Umschaltventil im Rücklauf muss im Sommerbe- trieb der Heizungsspeicher nicht mit bewirtschaftet wer- den. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... -
Seite 41: Terra Ml 8-18 Complete Hgl + Hygienik 2.0 L6.2-0-1-0
Ladepumpe mit der eingestellten HGL-Temperatur beladen. Auch im Heizbetrieb der Wärmepumpe wird über den HGL-Tauscher und das HGL-Ventil immer ein Teilstrom mit der eingestellten HGL-Temperatur in den oberen Speicher- bereich geladen. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... -
Seite 42: Terra Al Twin + Hygienik 2.0 Mit Stp L4.1-1-1-0
TERRA AL 17 Twin eingesetzt werden. Bei größeren Leistungen müssen für Warmwasser und Hei- zung zwei getrennte Speicher eingesetzt werden. Im Wärmepumpenrücklauf muss der mitgelieferte Strö- mungswächter B14 in waagrechter Position eingebaut werden. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... -
Seite 43: Terra Al 60 Max + Hygienik 2.0 + Termo L5.1-1-2+5-0
Schichttrennplatte eingesetzt werden. Ein Hygienik mit Schichttrennplatte ist für diese Leistungsgrößen nicht geeignet. Im Wärmepumpenvorlauf muss vor dem Vorrangventil der Fühler B45 platziert werden. Im Wärmepumpenrücklauf muss der mitgelieferte Strö- mungswächter eingebaut werden. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... -
Seite 44: Heizungswasser
Der pH-Wert sollte im Bereich Schornsteinfegerfunktion) und maximale Vorlauftem- von 8,2 bis 9,5 liegen. peraturen für die Verbraucher wird erreicht, dass sich die Steinbildung gezielt und gleichmäßig über die Wärmetauscherfl ächen des Kessels verteilt. (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0... -
Seite 45: Im Reparaturfall
7 . 4. Im Rep a ra t u r f a ll 7. 8 . I nt e r v al l Re i ni gu ng u nd Ent k alk u n g Sollte es erforderlich sein den Hygienik 2.0 aufgrund Der Plattenwärmetauscher der Warmwasserstation von Reparaturarbeiten zu entleeren, so ist die Neube- muss auf der Trinkwasserseite regelmäßig entkalkt... - Seite 46 7. Heizungswasser Konformitätserklärung (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
- Seite 47 No tizen : (C) IDM ENERGIESYSTEME GMBH Montageanleitung Hygienik 2.0...
- Seite 48 Kontaktdaten er fahren Sie auf unserer Website. iDM Akademie: PRAXISWISSEN FÜR VERKAUF UND TECHNIK Das umfangreiche Seminarangebot für Fachleute bei der iDM Energiefamilie steht für Sie je derzeit auf unserer Website zur Ver f ügung. Wir freuen uns üb er Ihre Anmeldung! IHR iDM VERTRIEBSPARTNER:...
