Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Hifi-Verstärkers gratulieren!
Mit dieser Wahl haben Sie sich für ein
Produkt entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt vereint.
Lesen Sie bitte die folgenden Anschluss- und
Bedienhinweise sorgfältig durch und befolgen Sie diese,
um in möglichst ungetrübten Genuss des Gerätes
zu kommen!
Leistungsmerkmale
Zusätzlich abgeschirmtes Netzteil für
störungsfreien Hifi-Klang
Karaoke-Mischer mit digitalem Echo
Unabhängige Einzellautstärkeregelung
Echo Einstellung
Leistungsanzeige
Karaoke-Mischer
5–Kanal Verstärker
Sicherheitshinweise
Bringen Sie das Gerät nicht mit Wasser oder Feuchtigkeit in Verbindung.
Vermeiden Sie einen Aufstellort mit Staub oder extremer Hitze.
Decken Sie die Kühlschlitze im Gehäuse nicht ab und sorgen Sie für ausreichende Belüftung.
Verwenden Sie zum 230V Anschluss des Gerätes eine Steckdose mit Schutzleiter.
Wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wird, entsteht
Feuchtigkeitsbildung. Sorgen Sie deshalb nach einem Transport für ausreichende Aufwärmzeit
von ca. 2-3 Stunden vor Inbetriebnahme.
Ziehen Sie den Netzstecker, wenn das Gerät für längere Zeit nicht genutzt wird.
Das Öffnen des Gerätes zu Servicezwecken ist nur qualifiziertem Fachpersonal gestattet.
Bedienungsanleitung

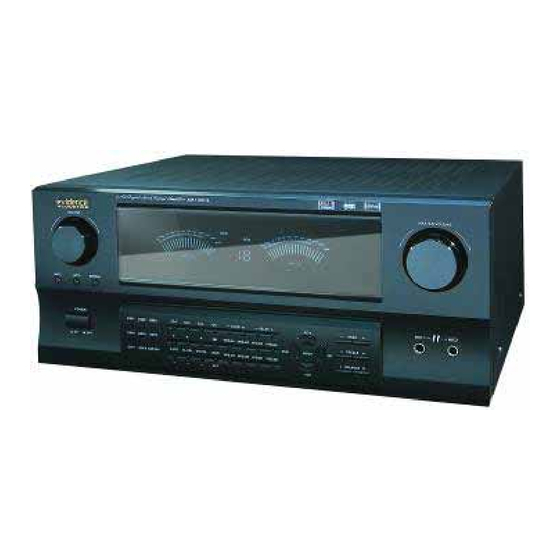

Hifi-Verstärker „AMP-400BL"
Technische Daten:
Leistung MAX:
Verzerrung:
Frequenzgang:
Betriebsspannung:
Signal/Rauschabstand:
Eingangsempfindlichkeit:
Höhenregelung:
Bassregelung:
Lautsprecherimpedanz:
© Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
2x 140W +3x40W an 8 Ohm
< 0,5 % Bei Vollast
20-20.000Hz
220-250VAC/50-60Hz
> 85dB
200mV
± 8dB at 10KHz
± 8dB at 100Hz
4-8 Ohm
863-668

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Mc Voice AMP-400BL

  • Seite 1 863-668 Bedienungsanleitung Hifi-Verstärker „AMP-400BL“ Einführung Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen Hifi-Verstärkers gratulieren! Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint. Lesen Sie bitte die folgenden Anschluss- und Bedienhinweise sorgfältig durch und befolgen Sie diese,...
  • Seite 2: Lautsprecheranschluss

    863-668 Bedienelemente und Anschlüsse Frontseite: Lautstärkeregler Mikrofonanschlüsse Bassregler Höhenregler Balanceregler Eingangswahlschalter Echo/ Delayregler VFD-Schalter Modusumschalter 2-Kanal/3-Kanal/5-Kanal 10. Einzellautstärkeregler 11. DSP-Schalter 12. Einschaltknopf 13. Sprache 14. Auto 15. Stummschaltung 16. Mikrofonlautstärke 17. Display Rüchseite: Abbildung Lautsprecher-Anschluss 1 230V Netzkabel Lautsprecher-Anschluss • Stellen Sie sicher, dass der Anschluss der linken Boxen (L) und der rechten Boxen (R) folgerichtig ausgeführt ist.
  • Seite 3: Bedienung

    863-668 Abbildung Lautsprecher-Anschluss 2 Bedienung: • Nach dem Anschluss der Lautsprecher stecken Sie zunächst das Netzkabel in eine 230V Steckdose. • Nach dem Betätigen des Netzschalters (12) leuchtet das Display. • Jetzt können Sie die Signalquelle mit den Signalquellenumschalter (6) anwählen. •...
  • Seite 4 863-668 Fernbedienung: Selbstverständlich stehen die oben genannten Funktionen auch durch die beiliegende Fernbedienung zur Verfügung. Die Funktionen die zusätzlich durch die Fernbedienung ermöglicht werden sind hier erklärt: 1. Lautstärkeregler Loudness (hebt Bass und Höhen bei kleiner Lautstärke an) Bassregler Höhenregler Balanceregler Eingangswahlschalter Echo/ Delayregler...
  • Seite 5: Specifications

    863-668 Owners Manual Hifi-Amplifier„AMP-400BL“ Introduce Dear customer, we gratulate of getting your new Hifi Amplifier! With this choice you have decited to a product which combines good design and practical technical features. Please read the following advice carefully and work accordingly to these advice to get troubleless fun with the unit.
  • Seite 6: Loudspeaker-Connection

    863-668 Connectors and Operators Frontside: 1. Volumeknob 2. Microphoneplugs 3 .Bass-Adjust 4 .Treble-Adjust 5. Balance-Adjust 6. Input-Selector 7. Echo-/Delay-Adjust 8. VFD-Switches 9. Modeswitch 2-channel/3-channel/5-channel 10. Separate-Volume 12. DSP-Switches 13. Power ON Knob 14. Speech 15. Auto 16. Muting 18. Microphone-Volume Rearside: Loudspeaker Connection Figure 1...
  • Seite 7 863-668 Loudspeaker Connection Figure 2 Operating: • After connecting the loudspeakers put the AC-Cord to a 230V AC Outlet. • Then press power-button (12), the display will light. • Now you can choose the right sound source by pessing buttons (6). •...
  • Seite 8 863-668 Fernbedienung: The explained functions are also controlled by the attached remote-control, therefore we explain The additional functions. 1. Volume Adjust 2. Loudness (raise Bass and Treble at low volume) Bass-Adjust Treble-Adjust Balance-Adjust Input-Selector Echo/ Delay-Adjust 8. Modus-Switch 2-channel/3-channel/5-channel Seperate Volume 10.
