Hinweise und Sicherheit
Vor Installation Stromversorgung des
Wechselrichters abschalten! Nach dem
Abschalten 5 Minuten lang warten.
Hochspannungsgefahr.
Lebensgefahr aufgrund hoher Spannung dieses
Geräts!
Energiezähler
Einführung
1
Grundlegende Funktionen

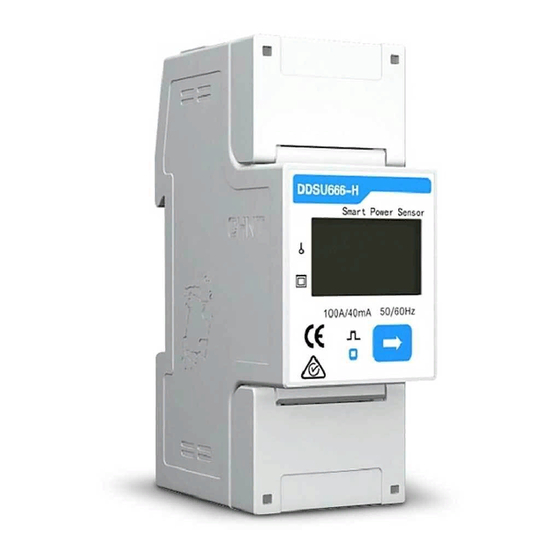

Der Zähler DDSU666 dient zusammen mit dem SolaX
DDSU666
Einphasen-Wechselrichter der Energieverwaltung.
Er ist für ein 100-A-System vorgesehen und misst
den vom Netz bezogenen und ins Netz eingespeisten
Strom sowie die Gesamtleistung und -energie.
Benutzerhandbuch
Stromnetz
Bitte lesen Sie dieses Benutzerhandbuch
vor Gebrauch sorgfältig durch.
2
Anschlussklemmen und Maße
36 mm
230V 5(60)A 800imp/kWh
1, 2, 3
PV-Feld
7, 8
Energiezähler
SolaX-
Wechselrichter
Die Anschlüsse dürfen nur von autorisierten
Personen vorgenommen werden.
LAST
INV
DDSU666
01
Installation
1
Montage
66 mm
Der Zähler DTSU666 ist für die Installation in Innenräumen
45 mm
vorgesehen. Er kann an der Wand oder einer anderen
Stelle eines Innenraums installiert werden.
Stromerfassungsanschluss
RS485-ANSCHLUSS
02
03
2
Schaltplan
Kabeldurchmesser: ≥10 AWG oder ≤6 mm²
1 2
3
4
L
N
Stromerfassungsanschluss
7
7
8
8
A B
RS485
04
www.solaxpower.com
614.00317.00
