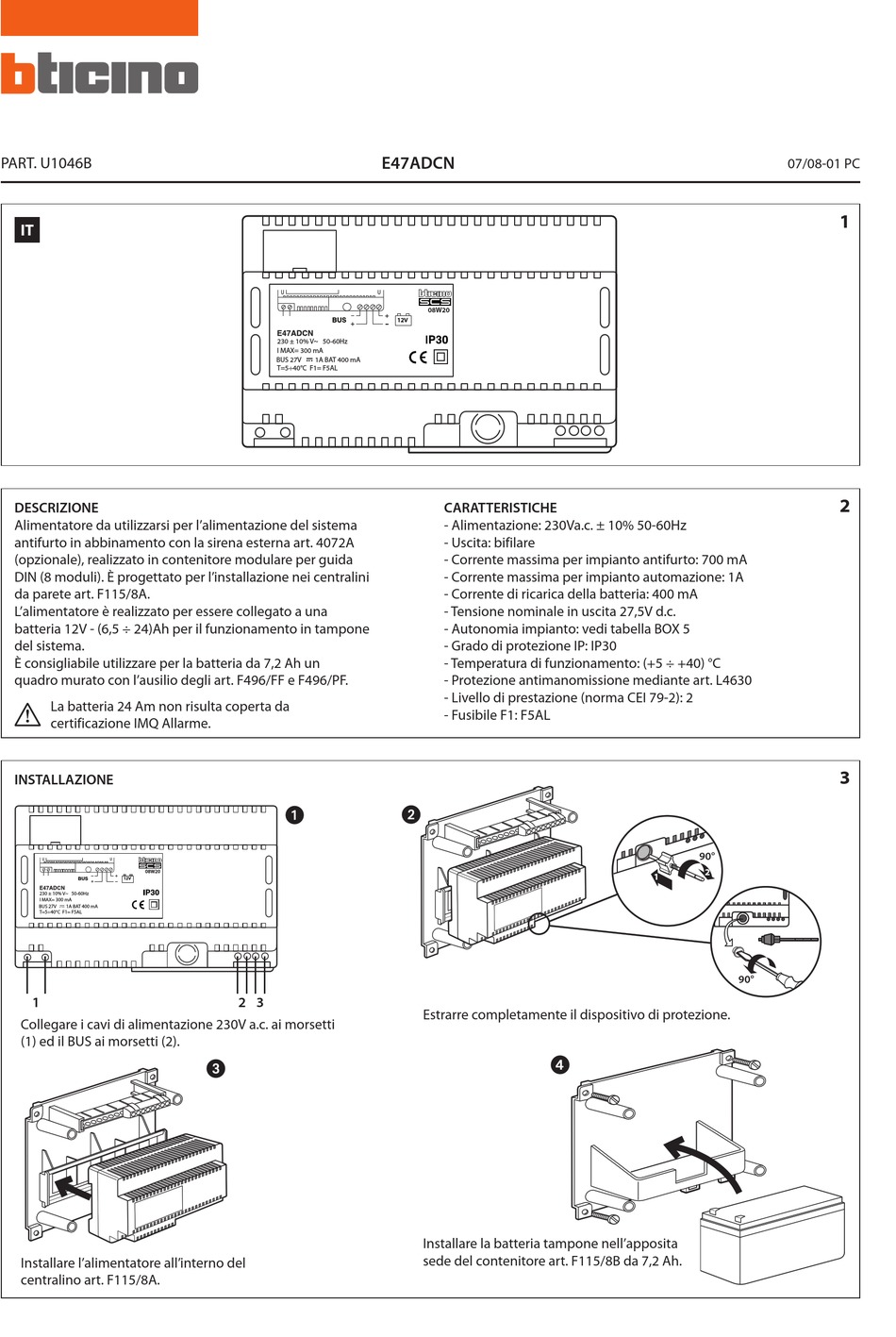

PART. U1046B
IT
DESCRIZIONE

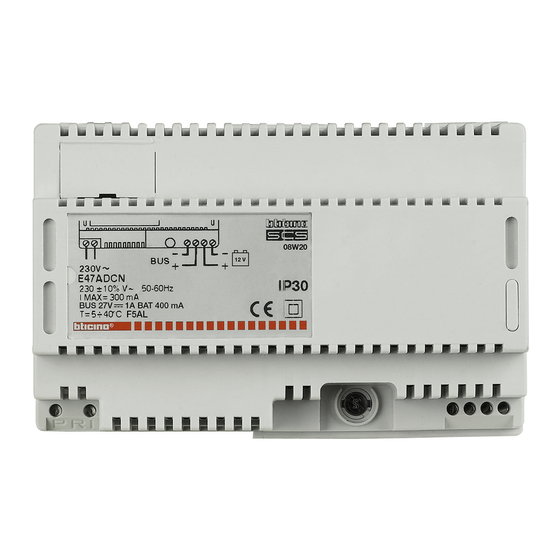

Alimentatore da utilizzarsi per l'alimentazione del sistema
antifurto in abbinamento con la sirena esterna art. 4072A
(opzionale), realizzato in contenitore modulare per guida
DIN (8 moduli). È progettato per l'installazione nei centralini
da parete art. F115/8A.
L'alimentatore è realizzato per essere collegato a una
batteria 12V - (6,5 ÷ 24)Ah per il funzionamento in tampone
del sistema.
È consigliabile utilizzare per la batteria da 7,2 Ah un
quadro murato con l'ausilio degli art. F496/FF e F496/PF.
La batteria 24 Am non risulta coperta da
certificazione IMQ Allarme.
INSTALLAZIONE
12V
230 ± 10% V~ 50-60Hz
08W20
I MAX= 300 mA
BUS 27V 1A BAT 400 mA
12V
T=5÷40°C F1= F5AL
± 10% V~ 50-60Hz
X= 300 mA
27V 1A BAT 400 mA
÷40°C F1= F5AL
1
Collegare i cavi di alimentazione 230V a.c. ai morsetti
(1) ed il BUS ai morsetti (2).
Installare l'alimentatore all'interno del
centralino art. F115/8A.
230 ± 10% V~ 50-60Hz
I MAX= 300 mA
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
 
08W20
2 3



E47ADCN
08W20
12V
CARATTERISTICHE
- Alimentazione: 230Va.c. ± 10% 50-60Hz
- Uscita: bifilare
- Corrente massima per impianto antifurto: 700 mA
- Corrente massima per impianto automazione: 1A
- Corrente di ricarica della batteria: 400 mA
- Tensione nominale in uscita 27,5V d.c.
- Autonomia impianto: vedi tabella BOX 5
- Grado di protezione IP: IP30
- Temperatura di funzionamento: (+5 ÷ +40) °C
- Protezione antimanomissione mediante art. L4630
- Livello di prestazione (norma CEI 79-2): 2
- Fusibile F1: F5AL



Estrarre completamente il dispositivo di protezione.



Installare la batteria tampone nell'apposita
sede del contenitore art. F115/8B da 7,2 Ah.
07/08-01 PC

2
90°
2
1
1
2
1
90°
1
2
3
