GEBRAUCHS- UND WARTUNGSANLEITUNG
JOKER LIGHT
KAMBIUMSCHONER
EN 795:2012 TYPE B / GEPRÜFT UND ENTSPRICHT TS 16415:2013
ART.NR.
FTC/JOKER/L/110
ART.NR.
FTC/JOKER/L/200
ART.NR.
FTC/JOKER/L1A/500
ART.NR.
FTC/JOKER/L2A/110
HERSTELLUNGSDATUM
110 cm
200 cm
500 cm
110 cm
Monat/Jahr-Individuelle Identifikationsnummer
1355, chemin de Malombre • Z.I. Les Plaines
26780 MALATAVERNE • FRANKREICH
(+33) 475 528 640 • contact@ftc-tree.com
www.ftc-tree.com

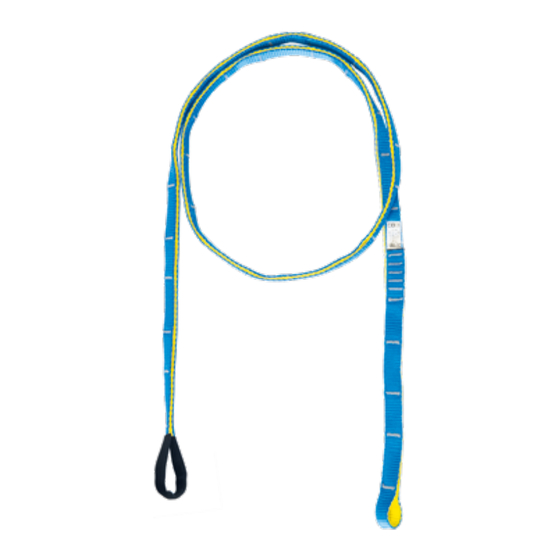

Kambiumschoner
Kambiumschoner
Kambiumschoner mit 1 Ring
Kambiumschoner mit 2 Ringen
XX/XX-XXXX
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für FTC JOKER LIGHT
- Seite 1 Kambiumschoner 500 cm ART.NR. FTC/JOKER/L1A/500 Kambiumschoner mit 1 Ring 110 cm ART.NR. FTC/JOKER/L2A/110 Kambiumschoner mit 2 Ringen XX/XX-XXXX HERSTELLUNGSDATUM Monat/Jahr-Individuelle Identifikationsnummer 1355, chemin de Malombre • Z.I. Les Plaines 26780 MALATAVERNE • FRANKREICH (+33) 475 528 640 • contact@ftc-tree.com www.ftc-tree.com...
- Seite 2 BESCHREIBUNG • Anschlagschlinge, Teil eines Auffangsystems. • Diese Ausrüstung entspricht den Anforderungen der europäischen Norm EN 795 KLASSE B in jeder Hinsicht. • Geprüft, entspricht die Norm TS 16415:2013 für eine Benutzung mit 2 Personen. Kennzeichnung Schlaufen (sekundäre Verankerung) Haupte Verankerung (großer Ring / kleiner Ring / Schlaufe) Material des Bands: 100 % Polyester...
-
Seite 3: Einsatzbedingungen
EINSATZBEDINGUNGEN Der JOKER LIGHT ist eine vorübergehend angebrachte Anschlageinrichtung für seilunterstützte Baumpflegearbeiten und Arbeiten in der Höhe. Sie ermöglicht auf jedem nicht aggressiven Ankerpunkt (mindestens 13 kN Widerstandskraft) eine Verankerung, in den Grenzen ihrer Länge. Sie ist zusammen mit folgenden genormten und kompatiblen Elementen anzuwenden: Verbindungselement EN 362, Rolle EN 12278... - Seite 4 • Nicht gemeinsam mit genormten Elementen benutzen, deren Funktionen die Sicherheitsfunktion des JOKER LIGHT störend beeinträchtigen und umgekehrt. • Der JOKER LIGHT darf nicht verwendet werden, wenn der Ankerpunkt unterhalb des Gürtels des Anwenders liegt. • Das Produkt darf nicht verwendet werden, wenn der Benutzer alleine oder außer Sichtweite einer für Höhenrettung geschulten und /oder kompetenten Person ist.
-
Seite 5: Einbau Des Joker Light
13 kN Mindere Widerstandskraft des Ankerpunkts AUSBAU DES JOKER LIGHT Setzen Sie die Abziehkugel am Ende des Seils, auf der Seite des großen Rings. 1 - 2 - 3 : Auf dem Seilwerk ziehen bis der JOKER LIGHT frei ist. -
Seite 6: Bedeutung Der Kennzeichnung
Gute Pflege und sachgemäße Lagerung des JOKER LIGHT sorgen für Ihre Sicherheit und verlängern die Le- bensdauer des Produktes. Die gegenwärtige Anleitung ist ein untrennbarer Bestandteil des JOKER LIGHT. Bitte räumen Sie sie auf, bewahren sie und stellen sie allen Benutzern des JOKER LIGHT sowie den verschiedenen ermächtigten Prüfern zur Verfügung. -
Seite 7: Lagerung / Transport
Produktionsverfolgung zuständig (Modul C2): APAVE SUDEUROPE SAS - BP 193 - 13322 MARSEILLE CEDEX 16 - Frankreich JOKER LIGHT entspricht die Norm EN 795:2012 TYPE B, wurde geprüft und entspricht die TS 16415:2013 Anforderungen. • Schutz gegen Absturz: Anschlageinrichtungen der Klasse B. -
Seite 8: Lagerung / Verwendung Und Lebensdauer
10.1 LAGERUNG / VERWENDUNG UND LEBENSDAUER Wird der JOKER LIGHT gemäß den Anweisungen im Kapitel 7 eingesetzt (Lagerung / Transport), beträgt ihre potentielle Lebensdauer 10 Jahre ab dem Datum der ersten Verwendung. Nach dem ersten Gebrauch hängt die tatsächliche Lebensdauer des JOKER LIGHT von der Intensität und Häufigkeit ihrer Verwendung sowie den dabei einwirkenden Umweltbedingungen ab. - Seite 9 BRUCHLAST-TABELLE JOKER LIGHT - einfacher Zug = Bruchlast 2 320 daN JOKER LIGHT mit Ringen - einfacher Zug = Bruchlast 1 990 daN JOKER LIGHT mit Ankerstich Bruchlast 2 475 daN Bruchlast der Schlaufen (Nähte) = 665 daN...
-
Seite 10: Kombination Und Technik
In einigen Fällen, z.B. bei einem Stamm mit großem Durchmesser, kann die Verlängerung durch einem anderen Kambiumschoner notwendig sein. Beide werden mit einem Ankerstich verbunden (sieh Abb.). Kombination von 2 JOKER LIGHT = Bruchlast 1 800 daN Kombination JOKER LIGHT + CHOKER JOKER LIGHT = Bruchlast 1 800 daN VERWENDUNGSBEISPIELE AM STAMM... -
Seite 11: Verwendungsbeispiele
VERWENDUNGSBEISPIELE Klassisch mit Ringen Klassisch mit Verbindungselementen Verkürzter JOKER LIGHT Doppelte Verankerung Als Bodenankerpunkt... - Seite 12 ZI Les Plaines, 1355, chemin de Malombre, 26780 Malataverne, Frankreich Erklärt auf eigene Verantwortung, dass das folgende Produkt: JOKER LIGHT KAMBIUMSCHONER Artikelnummer: FTC/JOKER/L/XXX oder FTC/JOKER/L1A/XXX oder FTC/JOKER/L2A/XXX Dieses Produkt entspricht der 2016/425 (EU) Verordnung über persönliche Schutzaus- rüstungen. In Bezug auf die harmonisierten Normen: •...
