Inhaltszusammenfassung für ICON ProAudio CubePro

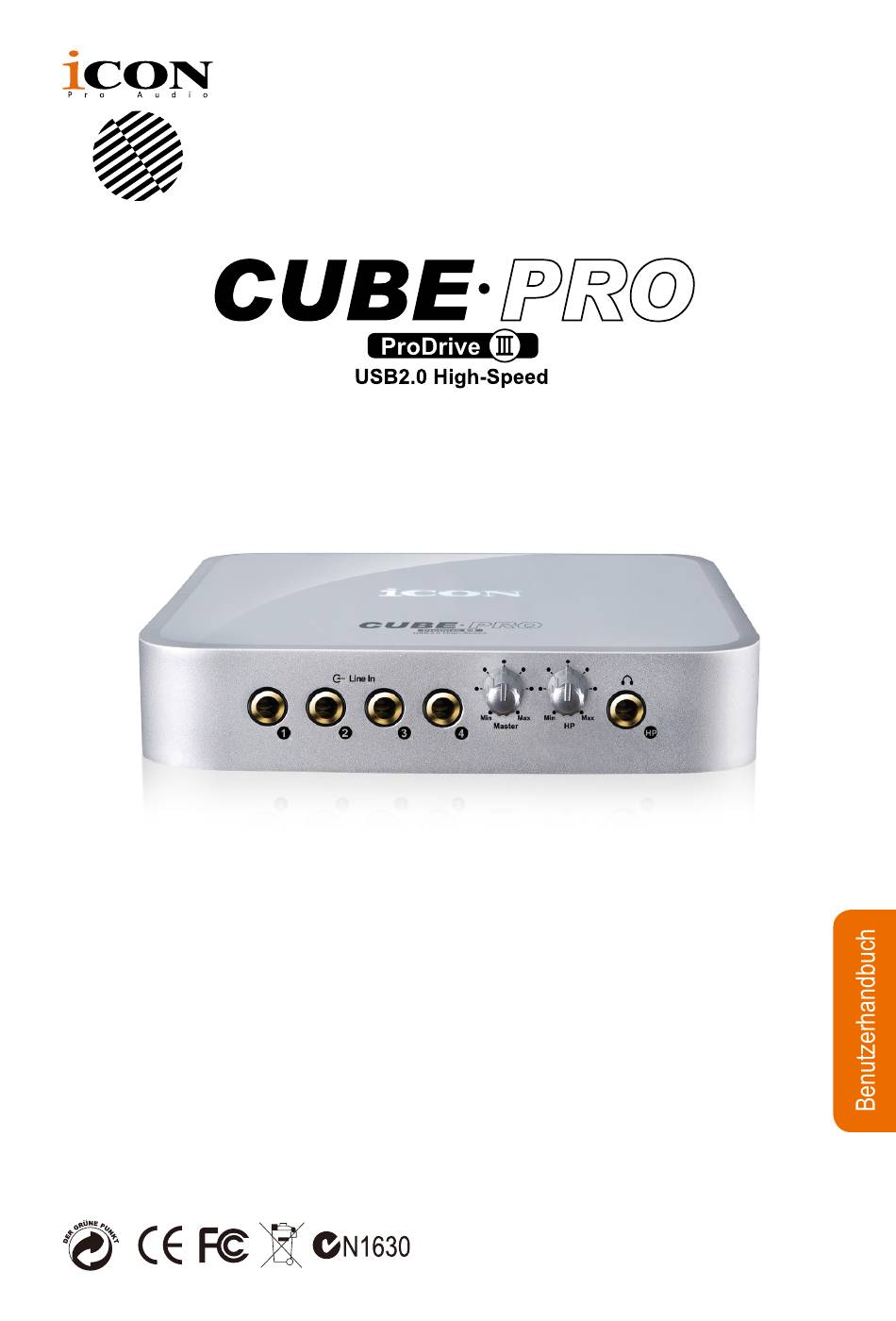

- Seite 1 4-In / 4-Out Aufnahme USB-Schnittstelle...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. -
Seite 3: Inhaltsverzeichnis
Contents Einführung ....................4 Was gibt's im Lieferumfang? ..............4 So registrieren Sie Ihr ICON Pro Audio-Produkt in Ihrem persönlichen Konto ......................5 Ausstattungsmerkmale ................6 Vorderseite ....................7 Rückseite ....................8 Mac Treiberinstallation................9 Mixerbedienfeld ..................11 Windows Treiberinstallation ..............12 ProDrive Ⅲ .....................15 Mixerbedienfeld ..................16 Einstellungen (Abtastrate und Latenzeinstellungen) ......18 ProDrive Ⅲ... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für den ICON USB-Audio-Aufnahme-Schnittstelle der CubePro Baureihe entschieden haben. Wir haben vollstes Vertrauen darin, dass dieses Produkt Ihnen jahrelang zuverlässige Dienste leisten wird. Sollten sie aber aus irgendwelchen Gründen nicht vollauf zufrieden sein, werden wir unser Möglichstes tun, diesen Zustand zu beheben. -
Seite 5: So Registrieren Sie Ihr Icon Pro Audio-Produkt In Ihrem Persönlichen
So registrieren Sie Ihr ICON Pro Audio- Produkt in Ihrem persönlichen Konto 1. Überprüfen Sie die Seriennummer IhresGeräts Gehen Sie zu http://iconproaudio.com/registration oder scannen Sie den untenstehenden QR-Code Geben Sie die Seriennummer Ihres Geräts und die anderen erforderlichen Informationen auf dem Bildschirm ein. Klicken Sie auf „Submit“. Daraufhin wird eine Meldung mit den Daten Ihres Geräts wie dem Modellnamen und der Seriennummer angezeigt. -
Seite 6: Ausstattungsmerkmale
Ausstattungsmerkmale Die ICON CubePro USB Aufnahme-Schnittstelle bietet ein Audio Ein- und Ausgabemodul mit USB-Anschluss. Die wichtigsten Features im Überblick: ● 24-Bit 192KHz 4-In/4-Out USB Aufnahme-Schnittstelle ● Großer Dynamikbereich: AD 114 dB DA 114 dB ● 4x4 Analog I/O Vollduplex-Aufnahme und -Wiedergabe ●... -
Seite 7: Vorderseite
Vorderseite 1. Line-Eingänge 1-4 Unsymmetrische analoge Eingänge auf Standard 1/4" TS-Konnektoren bei –10dB Line-Level. 2. Master-Level-Regelung Dieses Potentiometer regelt das Master-Ausgangslevel der analogen Ausgänge. 3. Kopfhörer-Level-Regler Dieses Potentiometer regelt das Ausgangslevel des Kopfhörerausgangs. 4. Kopfhörerausgang Diese Ausgangsbuchse dient der Aufnahme eines Standard 1/4" Stereo- Kopfhörer-Klinkensteckers. -
Seite 8: Rückseite
Unsymmetrische analoge Ausgänge auf Standard 1/4" TSKonnektoren bei +6dB Line-Level. 3. Netz-Konnektor CubePro wird per USB-Bus mit Strom versorgt. Falls Ihr Computer nicht genug Strom bereitstellt, können Sie ein +5-V-DC-Netzteil von iCON an diese Buchse anschließen oder ein herkömmliches Telefonladegerät/-netzteil mit einem geeigneten USB-Kabel verwenden. -
Seite 9: Mac Treiberinstallation
Mac Treiberinstallation CubePro ist ein klassenkonformes Gerät. Daher ist bei Mac keine Treiberinstallation erforderlich. Zudem werden iOS-Geräte durch Verbindung mit einem Kameraset vollständig unterstützt. Folgen Sie den nachstehenden Schritt-für-Schritt-Anweisungen zur Installation Ihrer USB Aufnahme-Schnittstelle der CubePro und der dazugehörenden . -
Seite 10: Digitale Audioschnittstelle Von Cubepro Verbinden
6. Audio MIDI Setup Öffnen Sie das „Audio MIDI Setup“ CubePro (Core Audio) CubePro (Bit Accurate) Fenster und schauen Sie, ob CubePro (Core Audio) CubePro: Output Ihr CubePro korrekt, wie in der Abbildung x gezeigt eingerichtet ist Abbildung 4. Abbildung 4... -
Seite 11: Mixerbedienfeld
Mixerbedienfeld Die Mixer arbeiten wie ein Matrixmixer. Aktivieren und regulieren Sie den Pegel des entsprechenden Ein- oder Ausgangskanals. Dies ist sehr praktisch und gestaltet Ihre Ein- Ⅲ und Ausgänge sehr flexibel. Sie können beliebige Eingänge zu beliebigen Ausgängen leiten. Abbildung 5 1. -
Seite 12: Windows Treiberinstallation
Folgen Sie den nachstehenden Schritt-für-Schritt-Anweisungen zur Installation Ihrer USB Aufnahme-Schnittstelle der CubePro und der dazugehörenden Treiber. 1. Schalten Sie den Computer ein Hinweis: Schließen Sie digitale Audio-Schnittstelle der CubePro noch nicht an den Computer. 2. Laden Sie den Windows-Treiber von Ihrer persönlichen Benutzerseite unter www.iconproaudio.com herunter... - Seite 13 5. Komponenten für Installation Ⅲ Ⅲ wählen Versehen Sie die Komponenten, die Sie installieren möchten, mit einem Häkchen. Cube Pro Device Drivers Wir empfehlen dringend, alle Komponenten auszuwählen. Abbildung 9 6. Installationsdateien werden Ⅲ Ⅲ vorbereitet Icon_ Cube Pro _2.9.86.50.exe Die Installation hat begonnen und dauert, je nach Leistungsstärke des Computers, einen gewissen Zeitraum,...
- Seite 14 Es erscheint ein Fenster, wie in Abbildung 14 gezeigt. Wählen Sie „Beenden“. Abbildung 14 9. Start des Software- Ⅲ Bedienfelds Sie können auf das CubePro Logo in der Taskleiste klicken, um das Ⅲ Software-Bedienfeld zu starten Ⅲ (Seite 16). Ⅲ...
-
Seite 15: Prodrive Ⅲ
ProDrive Ⅲ Abbildung 17 Abbildung 18 Um CubePro mehr Vielseitigkeit und Leistungsfähigkeit zu verleihen, haben wir eine neue Technologie, ProDrive , entwickelt – unser innovatives Rack, Plug-in- Ⅲ Host und virtueller Signalrouter. Verwenden Sie ihn im autonomen Modus oder mit Ihrer bevorzugten DAW. -
Seite 16: Mixerbedienfeld
1. CubePro -Hardware-Kanäle (HW-Eingang 1/2, 3/4 und HW- Ausgang 1/2, 3/4) Dies sind die Hardware-Ein- und -Ausgangskanäle am CubePro . 2. Virtuelle CubePro -Kanäle (VK-Eingang 1/2, 3/4 und 5/6), (VK- Ausgang 1/2, 3/4 und 5/6) Dies sind die WDM zugehörigen virtuellen Ein- und Ausgangskanäle. - Seite 17 3. Messung des HW-Eingang-3/4-Pegels Anzeige des Hardware-3/4-Eingangspegels (HW-Eingang 3/4). 4. Messung des HW-Ausgang-3/4-Pegels Showing the hardware 3/4 output level.(HW Out 3/4). 5. Messung des VK-Eingang-1/2-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VK-Eingang 1/2). 6. Messung des VK-Eingang-3/4-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VK-Eingang 3/4). 7.
-
Seite 18: Einstellungen (Abtastrate Und Latenzeinstellungen)
Einstellungen (Abtastrate und Latenzeinstellungen) Klicken Sie zum Einblenden des Einstellungsfensters auf die „Setting“-Schaltfläche. Abbildung 20 Einstellungen der Abtastrate Wählen Sie die gewünschte Abtastrate zwischen 44.1KHz bis 192KHz mit dem in Abbildung 21 gezeigten Pulldown-Auswahlfeld. Klicken Sie danach auf „Übernehmen“, um den Wert zu sehen. Abbildung 21... -
Seite 19: Latenzeinstellungen
Latenzeinstellungen Es stehen sechs Standardlatenzeinstellungen zur Auswahl. Wenn Sie Ihren eigenen Latenzwert anpassen möchten, wählen Sie custom. ● Sicher (maximale Latenz) ● Sehr groß ● Normal ● Klein ● Sehr klein ● Minimum (minimale Latenz) ● Anpassen Abbildung 22... -
Seite 20: Asio-Puffergröße
Es gibt drei verschiedene Einstellungen, die Sie zur Anpassung Ihrer eigenen Latenzeinstellungen konfigurieren können: Diese sind: 1. ASIO-Puffergröße Sie können den Wert im Bereich von 32/64/128/256/512/1024/2048 bis 4096 einstellen. Abbildung 23 2. Streaming-Puffergröße Anpassbare Einstellungen: Minimum/Gering/Normal/Hoch und Maximum. Abbildung 24... - Seite 21 Falls Sie ein Klicken feststellen, ist es angebracht für die Einstellungen eine größere Puffergröße zu wählen. Falls auch bei der größten Puffergröße noch ein Klicken zu hören ist: Die Leistungsfähigkeit Ihres Computers ist derAufgabe nicht gewachsen. (Es liegt nicht an der digitalen Audio-Schnittstelle der CubePro .)
-
Seite 22: Prodrive Ⅲ -Hosting-Rack
ProDrive Ⅲ -Hosting-Rack Mit dem ProDrive -Rack können Sie all Ihre Plug-ins mit Ihrer DAW benutzen. Ⅲ Alternativ können Sie Ihr Gerät als autonomen Plug-ins-Effektor verwenden, ohne eine DAW ausführen zu müssen. -
Seite 23: Hardware Connections
Hardware Connections Verbinden Sie die Ausgänge der digitalen Audio-Schnittstelle der CubePro mit Ihrem Verstärker, Aktivmonitoren oder Surround-System. Bei Zwei-Kanal-Stereo sind die Standard-Ausgänge die Kanäle 1 und 2. Wenn Sie einen Monitoring-Kopfhörer nutzen, schließen Sie den Kopfhörer an den Kopfhörerausgang des Geräts. -
Seite 24: Specifications
Specifications Line Inputs 1-4(Unbanced): Frequency Response: ........22Hz to 22kHz (+/-0.1dB) Dynamic Range: ..........112dB, A-weighte Signal-to-Noise Ratio:........-112dB, A-weighted THD+N: ............-98dB Crosstalk:............-97dB @ 1kHz Nominal Input Level: ........Unbalanced: +4dBV, typical; Maximum Input level:........nbalanced: +11dBV, typical; Input Impedance: .......... -
Seite 25: Wartung Und Reparatur
Wartung und Reparatur Falls Ihr "CubePro " repariert werden muss, befolgen Sie bitte die nachstehenden Anweisungen. Besuchen Sie unser Online-Hilfecenter unter http://support.iconproaudio.com/hc/en-us für Informationen, Erfahrungen und Downloads, wie z.B. 1. FAQ 2. Herunterladen 3. Erfahren Sie mehr 4. Forum Sie werden auf diesen Seiten sehr oft Lösungen finden. Wenn Sie keine Lösung finden, erstellen Sie mit unserem Online-ACS (Automatische Kundenunterstützung) ein Support-Ticket unter... - Seite 26 天猫官方旗舰店 抖音号 哔哩哔哩 微信公众号 官方售后QQ B站iCONProAudio 4006311312.114.qq.com 天猫店iconproaudio旗舰店 抖音iCON艾肯 微信号iCON-PRO 中国地区用户 Twitter Instagram Facebook Youtube www.twitter.com/iconproaudio www.instagram.com/iconproaudio www.facebook.com/iconproaudio www.youtube.com/iconproaudio Support Dashboard Website iconproaudio.com/dashboard/ www.iconproaudio.com support.iconproaudio.com...
