96MU-PR/LF

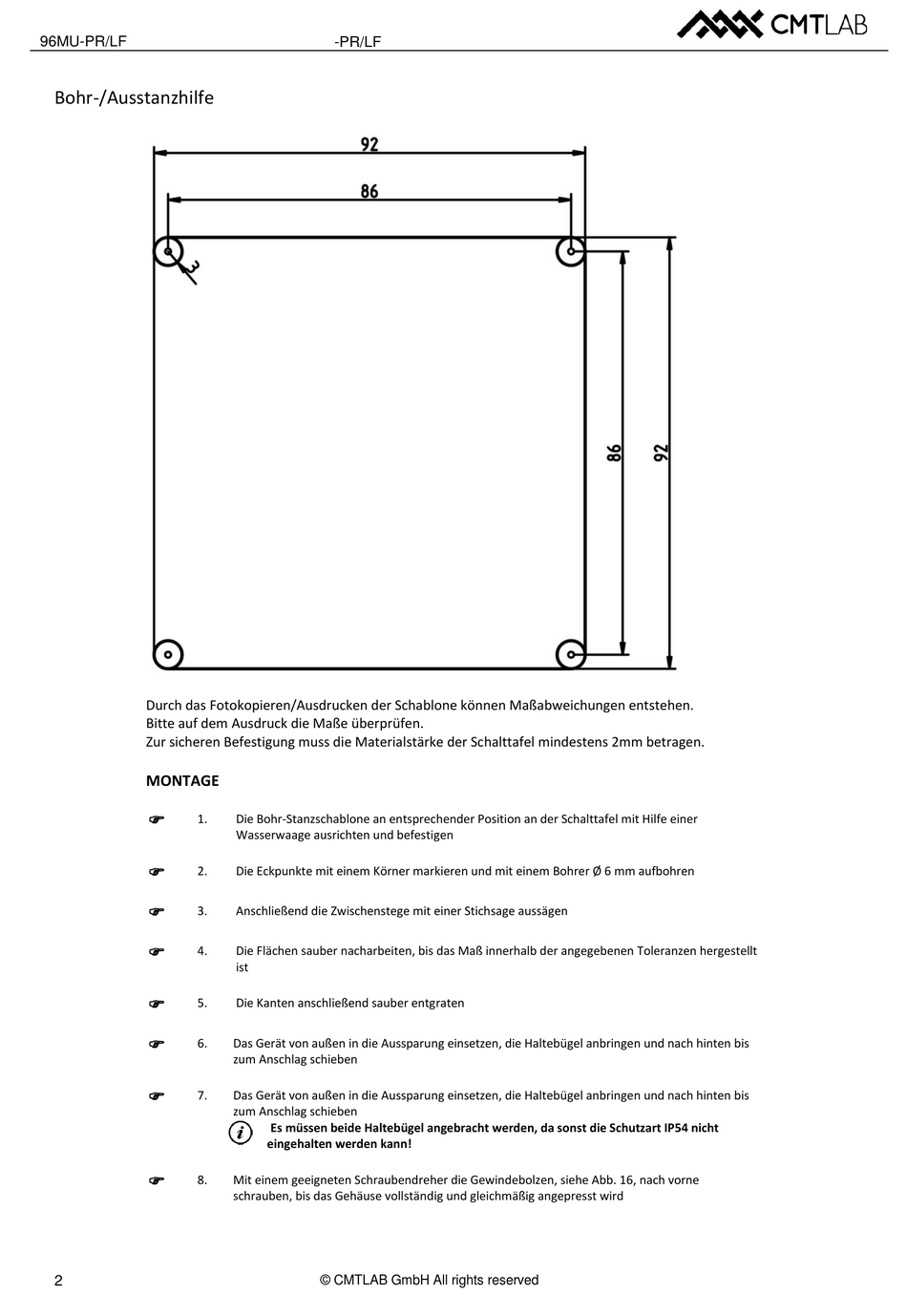

Bohr-/Ausstanzhilfe
Durch das Fotokopieren/Ausdrucken der Schablone können Maßabweichungen entstehen.
Bitte auf dem Ausdruck die Maße überprüfen.
Zur sicheren Befestigung muss die Materialstärke der Schalttafel mindestens 2mm betragen.
MONTAGE

1.

2.

3.

4.

5.

6.

7.

8.
2
-PR/LF
Die Bohr-Stanzschablone an entsprechender Position an der Schalttafel mit Hilfe einer
Wasserwaage ausrichten und befestigen
Die Eckpunkte mit einem Körner markieren und mit einem Bohrer Ø 6 mm aufbohren
Anschließend die Zwischenstege mit einer Stichsage aussägen
Die Flächen sauber nacharbeiten, bis das Maß innerhalb der angegebenen Toleranzen hergestellt
ist
Die Kanten anschließend sauber entgraten
Das Gerät von außen in die Aussparung einsetzen, die Haltebügel anbringen und nach hinten bis
zum Anschlag schieben
Das Gerät von außen in die Aussparung einsetzen, die Haltebügel anbringen und nach hinten bis
zum Anschlag schieben
Es müssen beide Haltebügel angebracht werden, da sonst die Schutzart IP54 nicht
eingehalten werden kann!
Mit einem geeigneten Schraubendreher die Gewindebolzen, siehe Abb. 16, nach vorne
schrauben, bis das Gehäuse vollständig und gleichmäßig angepresst wird
