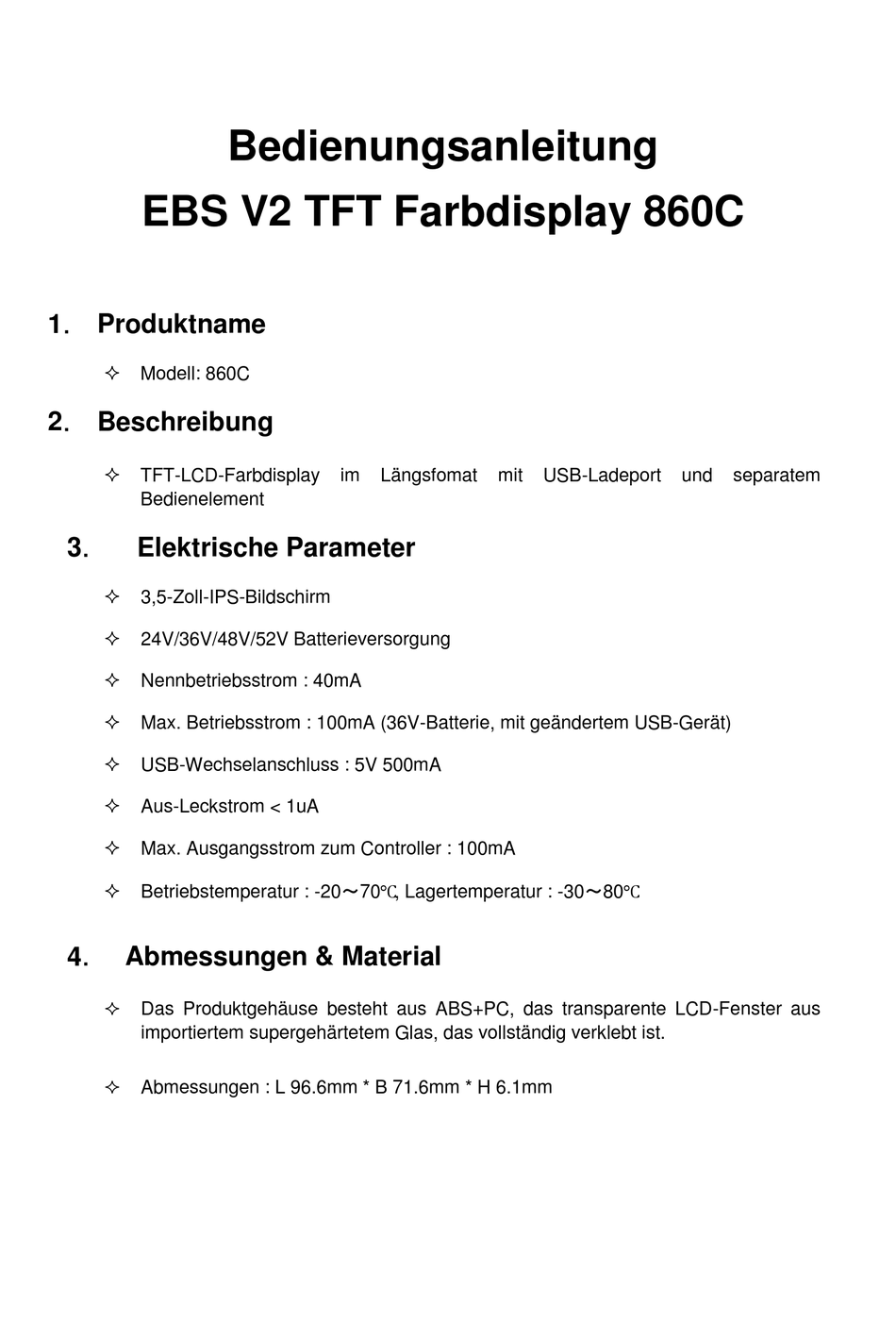

EBS V2 TFT Farbdisplay 860C
1． Produktname
Modell: 860C
2． Beschreibung
TFT-LCD-Farbdisplay
Bedienelement
3．
Elektrische Parameter
3,5-Zoll-IPS-Bildschirm
24V/36V/48V/52V Batterieversorgung
Nennbetriebsstrom : 40mA
Max. Betriebsstrom : 100mA (36V-Batterie, mit geändertem USB-Gerät)
USB-Wechselanschluss : 5V 500mA
Aus-Leckstrom < 1uA
Max. Ausgangsstrom zum Controller : 100mA
Betriebstemperatur : -20～70℃, Lagertemperatur : -30～80℃
4． Abmessungen & Material
Das Produktgehäuse besteht aus ABS+PC, das transparente LCD-Fenster aus
importiertem supergehärtetem Glas, das vollständig verklebt ist.
Abmessungen : L 96.6mm * B 71.6mm * H 6.1mm
Bedienungsanleitung
im
Längsfomat
mit
USB-Ladeport
und
separatem
Werbung
Inhaltszusammenfassung für EBS 860C
- Seite 1 Bedienungsanleitung EBS V2 TFT Farbdisplay 860C 1． Produktname Modell: 860C 2． Beschreibung TFT-LCD-Farbdisplay Längsfomat USB-Ladeport separatem Bedienelement 3． Elektrische Parameter 3,5-Zoll-IPS-Bildschirm 24V/36V/48V/52V Batterieversorgung Nennbetriebsstrom : 40mA Max. Betriebsstrom : 100mA (36V-Batterie, mit geändertem USB-Gerät) ...
- Seite 2 5． Eigenschaften Geeignet für niedrige Temperaturen bis -20℃. Kontrastreicher 3,5-Zoll-IPS-Bildschirm mit farbiger Matrix. Ergonomisches Design der externen Tasten, einfach zu bedienen. Geschwindigkeitsanzeige: AVG SPEED, MAX SPEED, SPEED (Echtzeit). Kilometer / Meile: Kann je nach Wunsch eingestellt werden. ...
-
Seite 3: Funktionsbeschreibung
6． Anweisungen für den TFT-Bildschirm Batterie Bremssignal Frontleuchte Leistungsschlei Geschwindigkeit Drehzahlwert sskala Leistung Betriebsanzeige Assist-Ebene Leistungsskala Zeit Kilometers tand LOGO Umschaltbereich 7． Funktionsbeschreibung POWER DOWN MENÜ 7.1 Ein- und Ausschalten Halten Sie die POWER Taste 1 Sekunde lang gedrückt, um das Display ein- und auszuschalten. - Seite 4 7.3 Umschaltung zwischen Geschwindigkeits- und Laufleistungsmodus Ein jeweils kurzer MENÜ Tastendruck kann zwischen den verschiedenen Anzeigen umschalten: TRIP→ODO→RANGE→TRIP→TIME→MAX SPEED→AVG SPEED *Bereich benötigt intelligente BMS-Unterstützung. **Wenn 5 Sekunden lang keine Bedienung erfolgt, kehrt die Anzeige automatisch zur Geschwindigkeitsanzeige (Echtzeit) zurück. 7.4 Hintergrundbeleuchtung ein/aus Halten Sie die UP Taste 1 Sekunde lang gedrückt, um die Hintergrundbeleuchtung ein- bzw.
-
Seite 5: Parametereinstellung
7.5 Gehmodus (6km) Halten Sie die Taste 2 Sekunden lang gedrückt, um in den Gehmodus zu DOWN gelangen; lassen Sie die Taste los, verlassen Sie den Modus. * Diese Funktion muss vom Controller unterstützt werden. 7.6 Fahrdatenlöschung Wenn Sie die Tasten UP &... - Seite 6 System: Drücken Sie die Taste Auf / Ab, um zwischen metrisch / imperial zu wechseln. Helligkeit:: Drücken Auf-/Ab-Taste, Helligkeit Hintergrundbeleuchtung zu ändern. ׀ Hinweis: Sie können die Helligkeit unabhängig zwischen Tag- und Nachtmodus einstellen. Auto off : Drücken Sie die UP/DOWN-Taste, um die automatische Abschaltzeit zu ändern, von 1 bis 9/OFF, die Zahl steht für die Minuten bis zur Abschaltung, OFF bedeutet, dass die automatische Abschaltfunktion deaktiviert ist, der Standardwert ist 5 Minuten.
- Seite 7 Szenen : Nur analog Akkuanzeige: Drücken Sie die UP/DOWN-Taste, um die Batterieanzeige zu ändern, Spannung / Prozentsatz / AUS.
- Seite 8 Spannung Prozentsatz Pow Ind: Drücken Sie die UP/DOWN-Taste, um die Leistungsanzeige zu ändern, Leistung / Strom. Diese Daten stellen die Leistungsabgabe des Akkus (nicht des Motors) dar. 8.8 Uhr: Drücken Sie die MENU-Taste, um in das Menü zur Einstellung der Uhr zu gelangen, und drücken Sie die UP/DOWN-Taste, um Jahr/Monat/Tag/Stunde/Min/Sek.
- Seite 9 Hinweis: Im Display befindet sich eine wiederaufladbare Batterie, die die Uhr am Laufen hält, wenn das Display ausgeschaltet ist. Der Akku kann durch die externe Stromversorgung aufgeladen werden, wenn das Display eingeschaltet ist. Diese Batterie kann die Uhr 100-120 Tage lang in Betrieb halten, wenn sie nicht aufgeladen wurde.
- Seite 10 Grundeinstellung *Drücken Sie die Taste DOWN, um den roten Pfeil auf zu bewegen , drücken Sie die Taste POWER, um alle Elemente der Grundeinstellung anzuzeigen. 8.10 Raddurchmesser einstellen: Drücken Sie UP/DOWN, um die Radeinstellung zu ändern, optionaler Raddurchmesser ist 16/18/20/22/24/26/27/27,5/28/29/30/31 Zoll, 51cm~255cm stellen den Radumfang dar (dies benötigt Controller-Unterstützung).
- Seite 11 8.13 Lichtsensensor: Drücken Sie die MENÜ Taste, um die Lichtsensorschnittstelle aufzurufen. Drücken Sie dann die UP/DOWN Taste und wählen Sie OFF/ON. Wählen Sie nun SENSITIVITY, drücken Sie UP/DOWN und stellen Sie jetzt die Empfindlichkeit des Lichtsensors auf HI / MID / LO ein. 8.14 Erweiterte Einstellung: Drücken Sie die POWER-Taste, um in das Voreinstellungsmenü...
- Seite 12 8.15 Geschwindigkeitslimit: Drücken Sie UP/DOWN, um das Geschwindigkeitslimit zu ändern, im Bereich 10km/h~60km/h oder 99km/h. Der Standardwert ist 25km/h. *Drehzahlbegrenzung und Strombegrenzung werden durch Controller und Motor begrenzt. Je nach verwendetem Controller hat die Veränderung des Geschwindigkeitslimits im Display keine Auswirkungen auf die entsprechende Einstellung im Controller.
- Seite 13 8.18 Werkseinstellung: Drücken Sie die Taste MENU, um die Option "Restore Factory settings" (Werkseinstellungen wiederherstellen) aufzurufen, und setzen Sie "YES", um alle Parameter auf die Werkseinstellungen zurückzusetzen. 8.19 Informationen: Informationen des E-Bikes anzeigen.
- Seite 14 Diese Informationen müssen durch eine entsprechende Kommunikation mit der Elektronik im Akku unterstützt werden. 9． Fehler Codes Das 860C kann eine Warnmeldung anzeigen, ein Symbol wird auf dem Bildschirm angezeigt, und unten auf dem Bildschirm wird ein Fehlercode angezeigt, ein Fehlercode von 04~30, Definition siehe Tabelle unten.
- Seite 15 Regler Übertemperatur Anzeige 10H auf LOGO-Position Motorübertemperatur Anzeige 11H auf LOGO-Position Stromsensor-Fehler Anzeige 12H auf LOGO-Position Fehler des Temperatursensors der Anzeige 13H auf LOGO-Position Batterie Temperatursensor des Motors Anzeige 14H auf LOGO-Position Fehler Fehler des Temperatursensors Anzeige 15H auf LOGO-Position des Controllers Drehzahlsensor-Fehler Anzeige 21H auf LOGO-Position...
- Seite 16 Klemmen passend für 3 Lenkergrößen, 31,8mm, 25,4mm, 22,2mm, es gibt Transferringe für 25,4mm und 22,2mm, Transferring muss nach den speziellen Anweisungen montiert werden. 11． Steckerbelegung 1、 Braunes Kabel: Anode (24v/36v/48V/52V) 2、 Orangefarbene Leitung : Netzkabel zum Controller 3、 Schwarzer Draht : 4、...
- Seite 17 12． Empfehlungen für die Unterstützungslevel Die Unterstützungsstufe kann angepasst werden, die höchste Stufe ist 9, häufig verwendete Unterstützungsstufen siehe Tabelle unten: 3 Ebene 5 Pegel 9 Pegel Keine Motorunterstützung 13． Zertifizierung CE / IP65 (geschützt gegen Staub und Strahlwasser) / ROHS. 14．...
