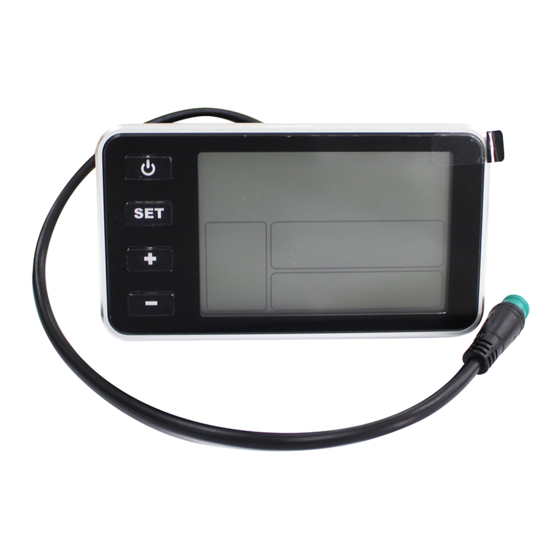

YOSE POWER C500-LCD Handbuch
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für YOSE POWER C500-LCD
Inhaltszusammenfassung für YOSE POWER C500-LCD
- Seite 1 C500-LCD Instructions V1.0...
- Seite 2 English German Spanish French Italian...
-
Seite 14: Garantie-Information
C500 Handbuch KM/H POWER NORMAL BMSError TRIP TIMEto GO Kataloge Bedienungsanleitung Abmessung Tasten Beschreibung Funktions Übersicht Setting Fragen und Antworten Garantie Information Fehler Code Erklärung... - Seite 15 1. Bedienungsanleitung Sehr geehrte Benutzer, um Ihr E-Fahrrad besser bedienen zu können, lesen Sie bitte vor dem Gebrauch die C500 Anleitung sorgfältig durch. Wir werden Ihnen jeden Schritt einschließlich der Hardware-Installation erklären, die Einstellung bis zur normalen Verwendung des Steuergerätes. Gleichzeitig hilft es mögliche Verwirrungen und Hindernisse aufzulösen.
- Seite 16 3. Funktions Übersicht Das C500 bietet Ihnen eine Vielzahl von Anzeigen, um ihre Radsportbedürfnisse zu erfüllen: 3.1 Beleuchtung: Den Ein/Aus Taster kurz antippen schaltet das Licht ein. 3.2 Aktuelle Leistungs-Anzeige: Die Balkenanzeige stellt die Unterstützungsstufe dar, jeder Balken entspricht 2 Ampere. 3.3 Fahrmodus: Zeigt den aktuellen Fahrmodus an Eco, Normal, Power.
- Seite 17 3.8 Unterstützungsstufe： Zeit die Unterstützungsstufe an. Der Bereich ist 0 bis 5, Nach dem Start ist immer Stufe 1 voreingestellt. 3.9 PAS: Pedal-Assistent-Sensor Zeigt an, den Pedalsensor an. 3.10 Batterie Information 3.10.1 BMS Error: BMS zeigt den aktuellen Batteriestatus Aktueller Fehlercode in Kombination mit den Anzeigen.
- Seite 18 TRIP：Tageskilometer Anzeige Der Tageskilometer- stand kann über 2 Sek-SET Taste und dann Tiefer-Taste gelöscht werden oder stellt sich bei 500km selbst auf 0 zurück. TIME：Zeigt die Fahrzeit an Die Fahrzeit wird aufsummiert, bei größer 5km/h. TO GO：Bereich Diese Funktion muss Kundenange- passt sein.
- Seite 19 4.1.3 SET3：Rad Durchmesser Bereich 16 bis 28 Zoll Raddurchmesser. 4. Setting 4.1.4 SET4：km/h oder Meilen/h-Einstellung. 4.1.5 SET5： Spannung-Einstellung （36V/48V） 4.2 Erweiterte Einstellungen Für die Grundeinstellungen die SET-Taste und die Tiefer-Taste 10 Sekunden festhalten.
- Seite 20 SET1:Geschwindigkeits- sensor (1-6) 4. Setting 4.2.2 SET2：PAS Pedal-Sensor Richtung F = Vorwärtsrichtung B = Rückwärtsrichtung 4.2.3 SET3：Empfindlich- keit des Pedalsensors (2-63) 4.2.4 SET4：Handgas Funktion N = normal Y = ausgeschaltet...
- Seite 21 4.2.5 SET5：Handgas Stärke N = normal (ca 6km/h) Y = ausgeschaltet (volle Geschwindigkeit) 4. Setting 4.2.6 SET6：Langsames Anfahren ( Bereich 0 - 3) 4.2.7 SET7：Maximale Stromstärke ( 3 -30A) ※Drücke Taste Höher oder Tiefer, um die Parameter zu ändern. Drücke SET für 1 Sekunde um die Einstellungen zu speichern und den Einstellmodus Zu verlassen.
- Seite 22 4. Adern Beschreibung Wires Draht-Nr Funktion color Batterie Plus Blau Leichte Sperre Schwarz Batterie Minus Daten Empfangen Grün （RXD） DATEN Senden Weiß （TXD） 6. Fragen und Antworten Frage：Warum kann ich es nicht einschalten ? Antwort：Kontrolliere die Stecker zwischen Anzeige und Controller auf zuverlässigen Sitz.
- Seite 23 4. Garantie Information Die Firma übernimmt Garantie für die Garantie Periode für Qualitätsprobleme unter normaler Benutzung. Die Garantie-Periode für das Display ist 12 Monate nach Kauf. Garantie-Ausschluss (die nachfolgenden Punkte sind von der Garantie ausgeschlossen) 1. Unerlaubte Demontage und Änderungen 2.
- Seite 24 7. Fehler Code Erklärung Fehlerdefinition der Fehlernummer auf dem Display: Fehlercode Beschreibung Fehlerhafte Komunikation Strom nicht normal Daumengas nicht normal Motor nicht normal Hallgeber Signal aus Motor nicht normal Bremshebel nicht normal ( beim Einschalten erkannt) YOSEPOWER, YOURS POWER. Web: www.yosepower.com E-Mail：service@yosepower.com...
