Spülgas-Tanksystem
Baureihe ST 172-DN 50-VS 25
Betriebsanleitung
Funktion

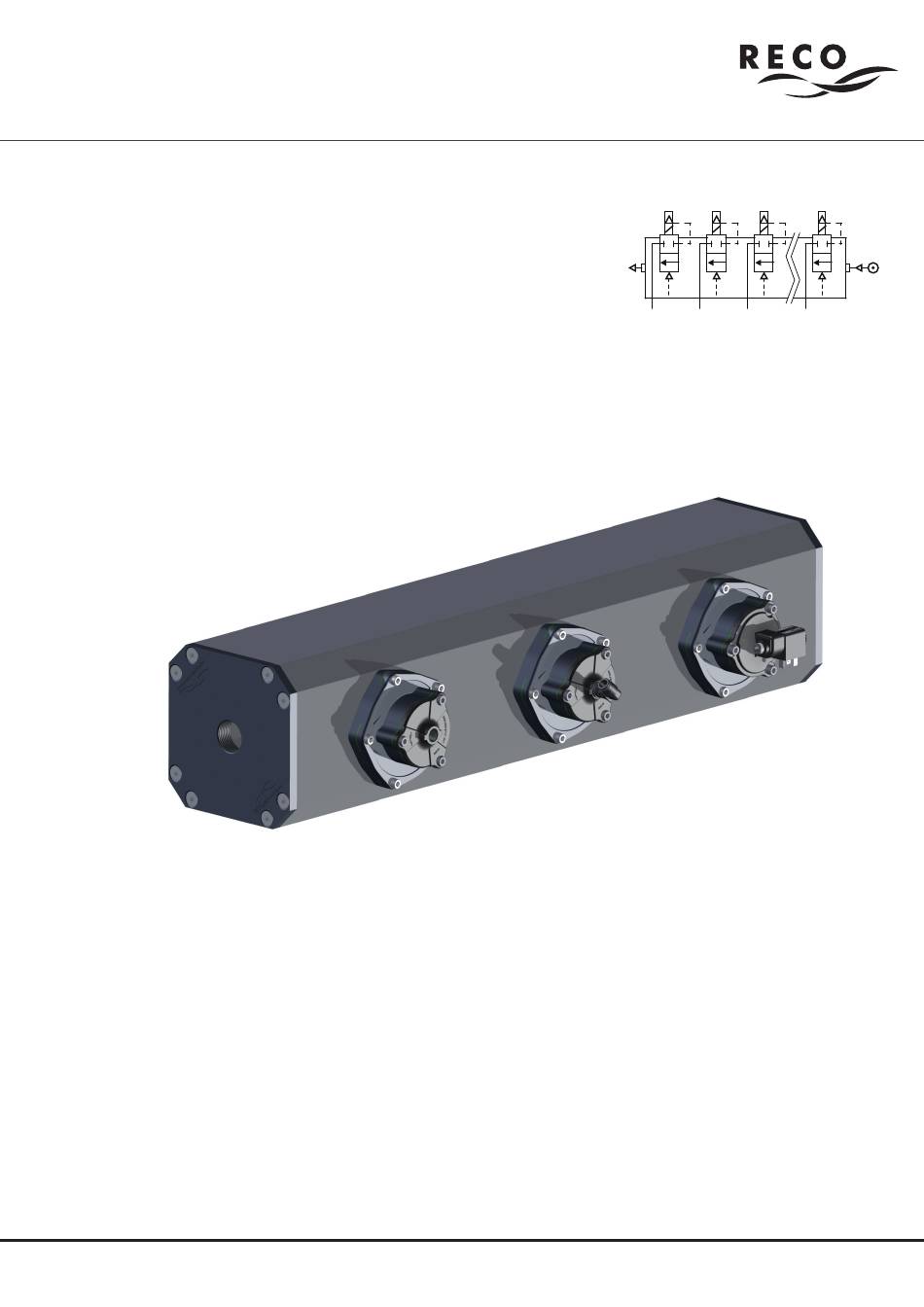

Die Baureihe ST 172-DN 50-VS 25 aus der Cleaning-Line-Serie ist ein
Spülgas-Tanksystem mit integriertem DN-50-2-Wege-Power-Reflex-Mem-
branventil mit DN-25-Vorsteuerung. Der Spühlgastank besteht aus einem
Aluminium-Strangpressprofil, dessen Länge von 300 mm bis 3950 mm kun-
denspezifisch abgelängt ist. Die intergierten Membranventile bestehen aus
einem Hochleistungskunststoff und können mit einem Mindestabstand von
124 mm über die Tanklänge variieren. Der Membrandeckel ist für die elek-
trische Ansteuerung mit einem Magnetventil oder für die pneumatische An-
steuerung mit einem 1/4-Zoll Innengewinde ausgeführt. Der Ventilaustritt ist als Standard mit einem 2-Zoll-Außengewin-
de ausgeführt und kann über Adapter für unterschiedliche Anschlussmaße und Anschlusstechniken ergänzt werden. Der
Druckanschluss erfolgt über die Abschlussdeckel des Strangpressprofils, die mit Gewindeanschlüssen in unterschiedlichen
Größen ausgeführt sind. Optional ist das Tanksystem mit Gewindebohrungen für den Anschluss von Entwässerungshahn,
Überdruckventil, Manometer oder weiteren Funktionseinheiten am Profil oder an den Enddeckeln ausgeführt.
Bestimmungsgemäßer Gebrauch
Zur gefahrenfreien Verwendung und sicheren Funktion des Spülgas-Tanksystems sind die technischen Daten und insbe-
sondere die Achtungshinweise dieser Betriebsanleitung zu berücksichtigen. Der Betrieb und die Verwendung außerhalb der
technischen Daten, die Nichtbeachtung dieser Betriebsanleitung oder Veränderungen am Spülgas-Tanksystem gelten als
nicht bestimmungsgemäß und führen zum Gewährleistungs- und Haftungsausschluss.
Das Spülgas-Tanksystem ist für Gase der Fluidgruppe 2 entsprechend der Druckgeräterichtlinie 2014/68/EU ausgelegt. Die
Montage und der Betrieb des Spülgas-Tanksystems dürfen nur durch fachkundiges und unterwiesenes Personal erfolgen.
Die Spülgas-Tanksysteme sind für den Einbau in verfahrenstechnische Anlagen, insbesondere für filternde Abscheider mit
Druckimpulsabreinigung bestimmt.
Eine unsachgemäße Verwendung liegt vor, wenn die technischen Randbedingungen auf der folgenden Seite nicht einge-
halten werden.
R E C O VTEC
Ventil- und Tanksysteme
CleaningLine
Werbung
Inhaltszusammenfassung für RECO ST172-DN50-VS25
- Seite 1 Spülgas-Tanksystem Baureihe ST 172-DN 50-VS 25 Betriebsanleitung Funktion Die Baureihe ST 172-DN 50-VS 25 aus der Cleaning-Line-Serie ist ein Spülgas-Tanksystem mit integriertem DN-50-2-Wege-Power-Reflex-Mem- branventil mit DN-25-Vorsteuerung. Der Spühlgastank besteht aus einem Aluminium-Strangpressprofil, dessen Länge von 300 mm bis 3950 mm kun- denspezifisch abgelängt ist.
-
Seite 2: Montage
Montage Die Produkte und Komponenten aus der Cleaning-Line-Serie dürfen nur innerhalb der auf dem Typenschild angegebenen Spezifikation eingesetzt und betrieben werden. Vor der Montage des Spülgas-Systems ist es erforderlich, die Druckluftlei- tung und Komponenten auf Verunreinigungen zu überprüfen und den Druckanschluss drucklos zu schalten. An dem Tank- system dürfen kundenseitig keine Veränderungen vorgenommen werden. -
Seite 3: Wartung
Membran gemäß den technischen Daten eingesetzt wird. Für alle Produkte der RECO Cleaning-Line-Serie sind Ersatzteile erhältlich. Die Membran und der Ventildeckel sind als Ver- schleißteile deklariert und dürfen gemäß der folgenden Anleitung ausgetauscht werden. Die Schrauben des Ventildeckels sind zu lösen und die Teile zu entnehmen. -
Seite 4: Technische Daten
Technische Daten Spülgas-Tanksystem gemäß Druckgeräterichtlinie DGRL 2014/68/EU, Konformitätsbewertungsverfahren nach Modul A2 Druckbereich 0 ... 6 bar dauerfest gemäß EN-13445 größer 2 x10 Lastwechsel Schaltfunktion 2/2-Wege-Membranventil, unter Druck geschlossen Schaltfunktion über Vorsteuerventil Bemessungsgröße DN-50 Steueranschluss Membranventil pneumatisch mit G 1/4-Zoll-Innengewinde elektrisch mit Magnetventil 24 V DC / 22 W / ED 10% / im Ruhezustand geschlossen elektrischer Anschluss über Ventilstecker Typ BI 2-polig mit PE Sonderausführungen: Spule mit UL-Zulassung oder explosionsgeschützte ATEX-Ausführungen Druckanschluss... - Seite 5 G 1½ Zoll Innengewinde optional G 1/4 Zoll Innengewinde Für Rückfragen oder weitere Informationen zu dem Produkt, der Montage, dem Betrieb oder der Wartung, stehen die Mitar- beiter der RECO GmbH gerne zur Verfügung. RECO Gesellschaft für Industriefilterregelung mbH...
