Baud Rate; Menü Modbus Rs485 - Finder 7M Benutzerhandbuch

7M 22

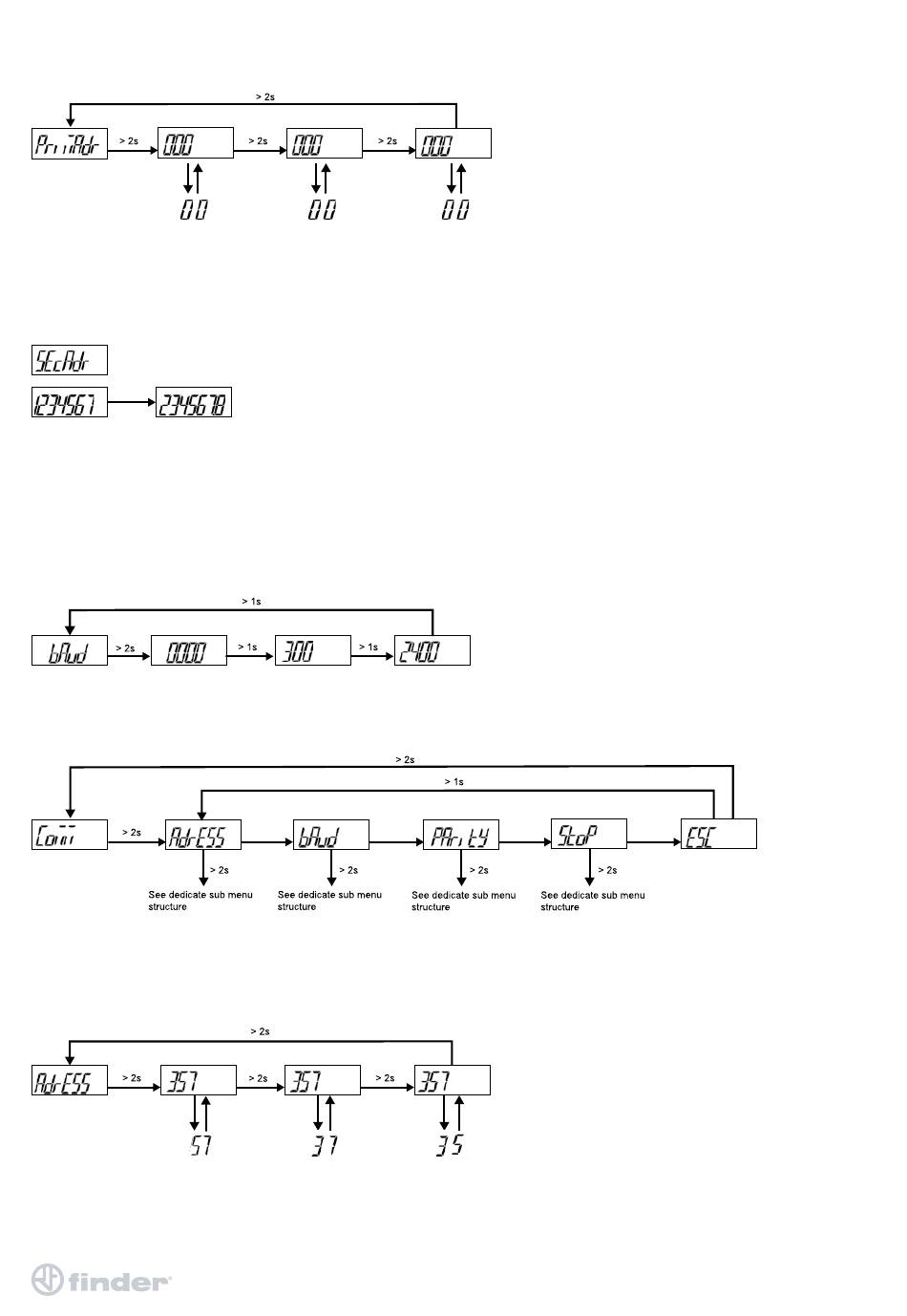

PRIMARY ADDRESS:
SECONDARY ADDRESS
Wie bei der "Primary Address" müssen Sie auch zum Aufrufen dieses Untermenüs die kapazitive Taste länger als 2 Sek.
berühren, dann beginnt die erste Ziffer der "Secondary Address" zu blinken. Es ist möglich, durch kurze Berührungen
der Taste, die Zahlen zu ändern. Um die Adresse zu bestätigen, ist ein langes Berühren der Taste erforderlich.

BAUD RATE

Es ist möglich, zwischen folgenden Datenübertragungsgeschwindigkeiten zu wählen: 300, 600, 1200, 2400, 4800 und 9600.
Die Auswahl wird durch Berühren der Taste getroffen. Um den Wert zu bestätigen, ist ein langes Berühren der Taste, länger
als 2 Sekunden, erforderlich. Im folgenden Beispiel ist die Geschwindigkeit 300 baud ausgewählt.
Nach der Bestätigung wird das Untermenü verlassen und das Display zeigt die Meldung "baud" an.
MENÜ MODBUS RS485
Wenn Sie in der Menüposition stehen bleiben, wechselt die Displayanzeige zyklisch, wie dargestellt zwischen den Display
Anzeigen:
ADRESS:
Sie können die Adresse des Zählers durch kurzes Berühren der kapazitiven Taste eingeben. Die gewählte Adresse kann
durch langes Berühren bestätigt werden.
