Inhaltszusammenfassung für HT HTB500

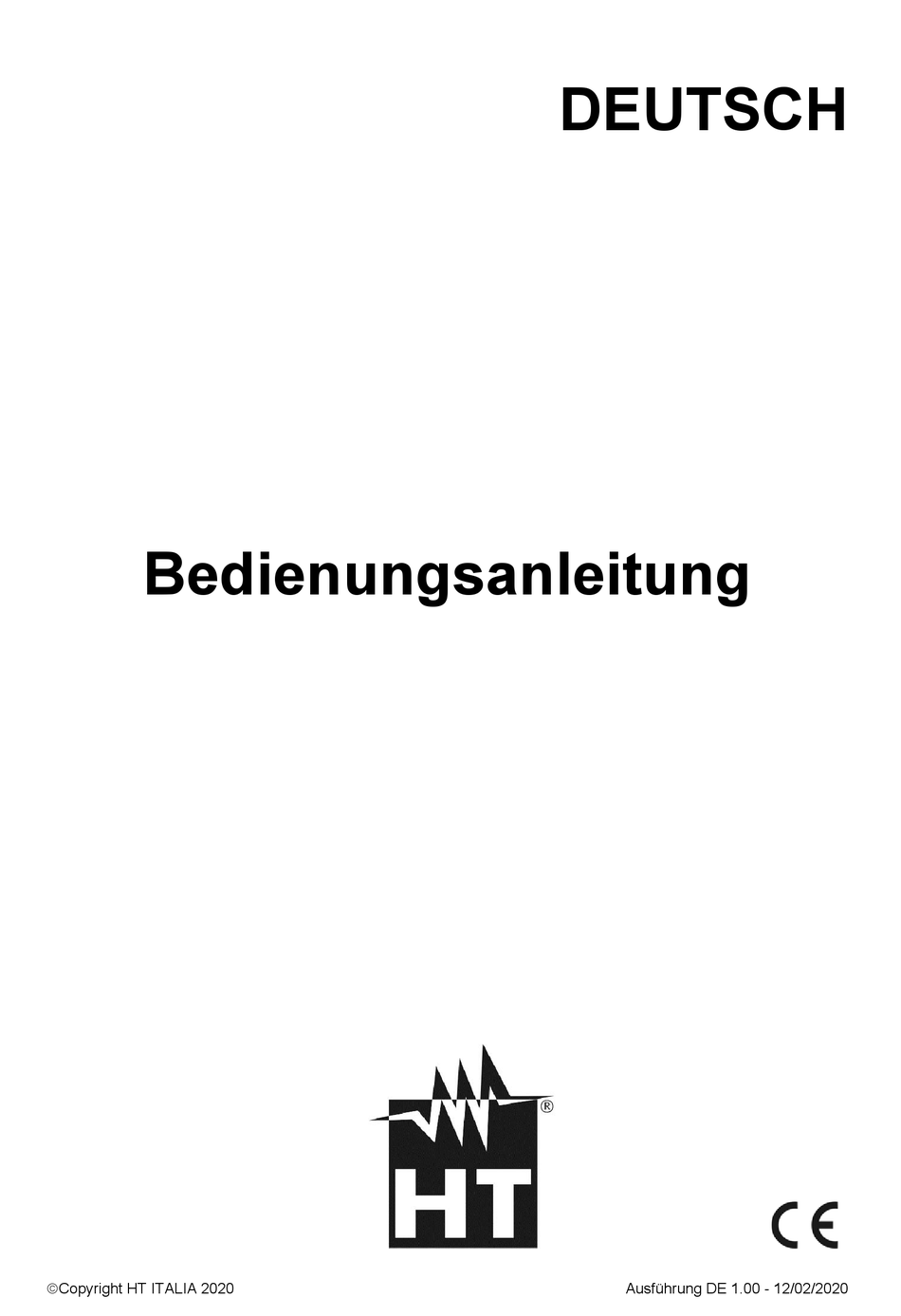

- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2020 Ausführung DE 1.00 - 12/02/2020...
-
Seite 2: Inhaltsverzeichnis
HTB500 INHALT SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ....................2 1.2. Während des Gebrauchs ....................2 1.3. Nach dem Gebrauch ......................2 ALLGEMEINE BESCHREIBUNG ................. 3 VORBEREITUNG ZUM GEBRAUCH ................3 3.1. ... -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
HTB500 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm für elektronische Messgeräte. Zur Sicherheit des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. Achten Sie bei Messungen mit äußerster Sorgfalt auf folgende Bedingungen: ... -
Seite 4: Allgemeine Beschreibung
HTB500 2. ALLGEMEINE BESCHREIBUNG Das Gerät HTB500 ist ein mobiles digitales Boroskop, das Inspektionen in den Innenteilen von nicht zugänglichen Gegenständen erlaubt (typischerweise umlaufende Maschinen), die mit dem bloßen Auge nicht sichtbar sind. Das Gerät verwendet einen wasserdichten externen Fühler mit 4 LEDs mit hoher Helligkeit und einer Photo-Kamera, um hochaufgelöste Bilder auf dem Display erhalten zu können. -
Seite 5: Nomenklatur
HTB500 4. NOMENKLATUR 4.1. VORDERSEITE DES MESSGERÄTES LEGENDE: 1. LCD Display 2. Taste Bright 3. Taste ON/OFF 4. Batteriefach- Abdeckung 5. Eingangsbuchse für externen Fühler 6. Taste (Zoom) 7. Taste (Drehen) Abb. 1: Vorderseite des Messgerätes 4.2. SEITENANSICHT LEGENDE: 1. Video-Ausgang (TV) 2. -
Seite 6: Beschreibung Des Externen Fühlers
HTB500 4.3. BESCHREIBUNG DES EXTERNEN FÜHLERS LEGENDE: 1. Verbindungsstecker Fühler-Gerät 2. Flexibler externer Fühler 3. Ende des Fühlers mit eingebauter Photo- Kamera 4. Eingangsbuchse Fühler-Gerät 5. LEDs mit weißem Licht 6. Eingebaute Photo- Kamera Abb. 3: Beschreibung des externen Fühlers... -
Seite 7: Beschreibung Der Funktionstasten
HTB500 4.4. BESCHREIBUNG DER FUNKTIONSTASTEN 4.4.1. Taste ON/OFF Drücken Sie die Taste ON/OFF zur Ein-/Ausschaltung des Geräts. Bei der Einschaltung, mit nicht verbundenem externem Fühler, zeigt das Gerät nur eine leere Bildschirmseite mit dem Symbol des Batterieladezustandes. 4.4.2. Taste Bright Durch Drücken der Taste Bright können sie die Helligkeit der LEDs mit weißem Licht am... -
Seite 8: Bedienungsanleitung
HTB500 5. BEDIENUNGSANLEITUNG 5.1. VERWENDUNG DES GERÄTS ACHTUNG Verwenden Sie das Gerät nur in Umgebungen, die trocken oder mit reduzierter Luftfeuchtigkeit sind, und beachten Sie die in der Bedienungsanleitung spezifizierten technische Daten, Beschädigungen zu vermeiden. Nur die im Fühler eingebaute Photo-Kamera ist völlig wasserdicht. -
Seite 9: Wartung Und Pflege
HTB500 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. -
Seite 10: Technische Daten
HTB500 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Externe Photo-Kamera Abmessungen des Sensors: ¼in (CMOS), 300.000pxl Max Auflösung des Sensors: 640x480pxl Max Abtastfrequenz: 30FPS/S Farbentiefe: 24bit Bildfokussierung: fest (5cm ÷ 15cm) (2.0in ÷ 5.9in) Länge des externen Fühlers: 1m (39in) Durchmesser der Photo-Kamera: 6mm (0.2in) -
Seite 11: Service
HTB500 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
