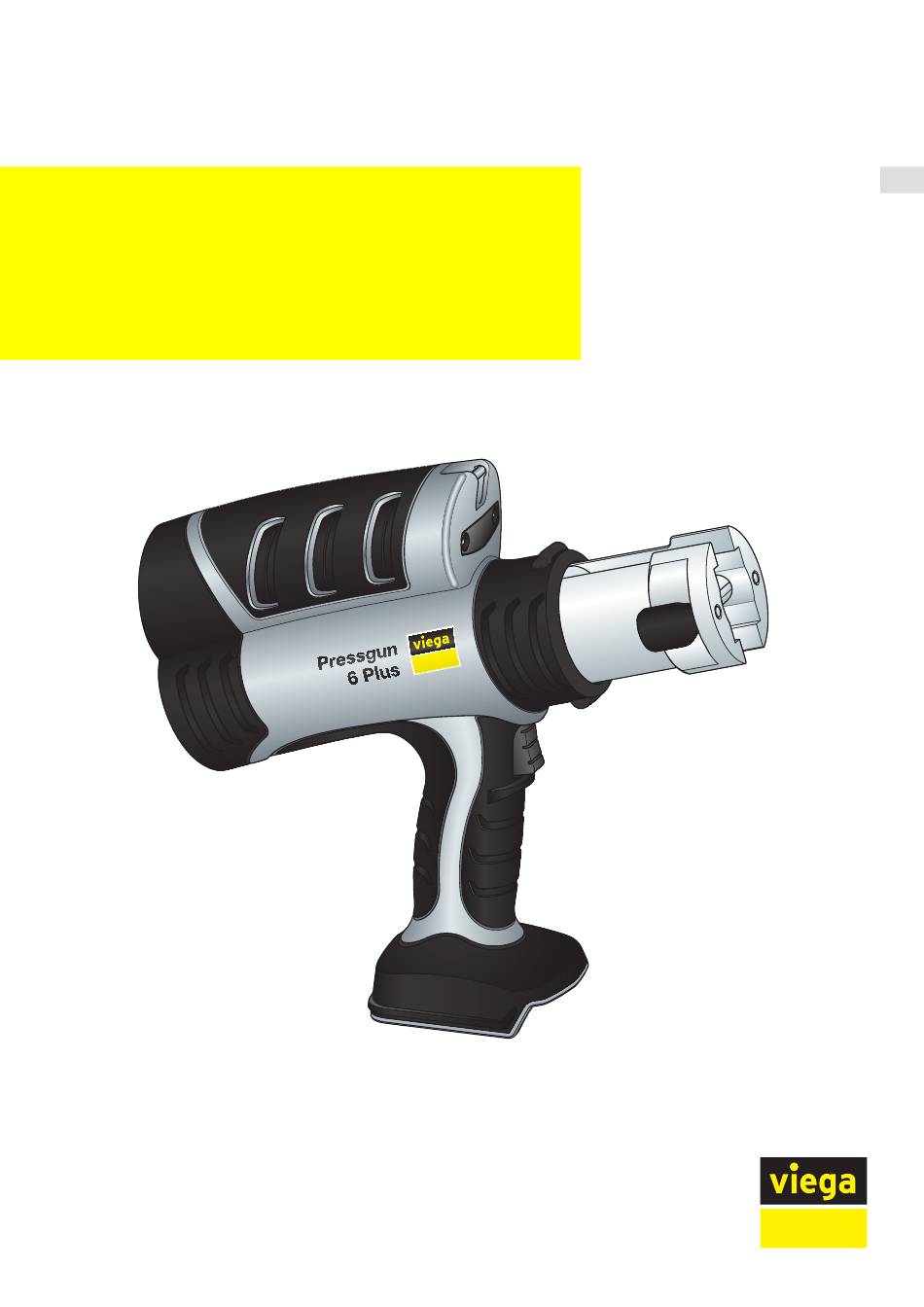

- Seite 1 Gebrauchsanleitung Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle für alle Viega Systempressbacken, -ringe, -ketten und (Gelenk-) Zugbacken mit PT2-Schnittstelle inkl. Pressgun- Press Booster, Anbindung an Viega Tool Service Modell 2295.3...
-
Seite 2: Inhaltsverzeichnis
3.6 Pressvorgang abbrechen 3.7 Störungen beheben 3.8 Pflege und Wartung 3.8.1 Presswerkzeuge reinigen 3.8.2 Kontrollen durchführen 3.8.3 Inspektion und Wartung 3.9 Entsorgung Anhang 4.1 Gewährleistung 4.2 FCC/ISED Erklärung 4.3 EG-Konformitätserklärung 4.4 Servicepartner Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... -
Seite 3: Über Diese Gebrauchsanleitung
Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... - Seite 4 Gekennzeichnetes Produkt darf nicht über den Hausmüll entsorgt werden. Recyclingfähige Akkus vom Typ Lithium-Ionen, siehe Ä Kapitel 3.9 „Entsorgung“ auf Seite 30 CE-Kennzeichnung: Produktsicherheit in Europa EAC-Kennzeichnung: Registrierung von Produkten auf dem Gebiet der eurasischen Zollunion Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
-
Seite 5: Hinweis Zur Verwendung Von Kurzen Schreibweisen
Die Wortmarke Bluetooth® und die entsprechenden Logos sind eingetragene Markenzeichen der Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch Viega Technology GmbH und Co. KG erfolgt unter Lizenz. Andere Markenzeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber: iOS ist ein eingetragenes Markenzeichen von Apple Inc Android und das Android-Logo sind Markenzeichen von Google Inc. - Seite 6 Über diese Gebrauchsanleitung Benennung Kurzform Lithiuim-Ionen-Akku Akku Akku-Ladegerät Ladegerät Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
-
Seite 7: Produktinformation
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe ent‐ zünden können. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... - Seite 8 Tragen Sie persönliche Schutzausrüstung und immer eine Schutz‐ brille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutsch‐ feste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
- Seite 9 Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
- Seite 10 Beschädigte oder veränderte Akkus können sich unvorhersehbar ver‐ halten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervor‐ rufen. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
-
Seite 11: Bestimmungsgemäße Verwendung
Prüfen Sie, ob das Werkstück spannungsfrei ist. Bestimmungsgemäße Verwendung 2.3.1 Einsatzbereiche Die Viega Systempressmaschine Pressgun 6 Plus wird zum Verpressen von Pressverbindungen mit den zugehörigen Rohrleitungssystemen ver‐ wendet. In Kombination mit Viega Systempressbacken, -ketten oder - ringen ist das Presswerkzeug für die Verarbeitung aller Viega Sanitär- und Heizungs-Installationssysteme bis einschließlich Dimension 108... -
Seite 12: Produktbeschreibung
Lithium-Ionen-Akku (18 V / 2,5 Ah) Akku-Ladegerät Transportkoffer mit Koffereinsatz (mit Platzhalter für einen zusätzli‐ chen Akku) Betriebsanleitung Pressmaschine Betriebsanleitung Ladegerät und Akku Pressgun 6 Plus Abb. 1: Übersicht Haltebügel LED-Leuchte drehbarer Zylinderkopf mit Pressbackenaufnahme Haltebolzen Start-Taste Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... -
Seite 13: Lithium-Ionen-Akku
Produktinformation Akku-Aufnahme Ein-/Aus-Taste Rückstelltaste Lithium-Ionen-Akku Abb. 2: Bedienelemente am Lithium-Ionen-Akku Akku-Entriegelung Taste zur Kontrolle des Ladestands Ladestandsanzeige Akku-Ladegerät Abb. 3: Bedienelemente am Akku-Ladegerät Akku-Aufnahme Status-LED Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... -
Seite 14: Technische Daten
Erläuterungen zu den Symbolen, siehe Ä Kapitel 1.2 „Kennzeichnung von Hinweisen und Sicherheitssymbolen“ auf Seite 3. 2.4.2 Technische Daten Pressmaschine Motor Bürstenlos Spannung 18 V d.c. Stromstärke 23 A Messunsicherheit 3 dB(A) Messunsicherheit 1,5 m/s Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... - Seite 15 Sicherheitsmaßnahmen zum Schutz des Nutzers festzulegen. Elektromagnetische Verträglichkeit Die Pressmaschine erfüllt die geltenden Normen hinsicht‐ lich der elektromagnetischen Verträglichkeit. Die Möglich‐ keit andere Geräte zu stören ist jedoch nicht auszu‐ schließen. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
-
Seite 16: Kompatibles Zubehör
Rollenkopf fährt nach vorne in die Pressbacke und schließt sie mit einer Kraft von 32 kN. Die Pressgun 6 Plus wird mit einer Spannung von 18 V d.c. betrieben. Die Pressmaschine ist mit drahtloser Bluetooth®-Technologie ausge‐ stattet. Für die Datenübertragung werden Smartphones oder Tablets (nachfolgend als "Endgerät"... -
Seite 17: Bedienelemente Und Anzeigen An Der Pressmaschine
Der Rollenkopf fährt anschließend wieder in die Ausgangsposi‐ tion zurück. 2.4.5 Bedienelemente und Anzeigen an der Pressmaschine Status-LEDs Die Status-LEDs an der Pressmaschine zeigen verschiedene Betriebs‐ zustände an. Abb. 5: Bedienelement mit Status-LEDs Status Akku Presswerkzeug Temperatur oder Bolzen Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... - Seite 18 Hinweis: Die Sicherheitsabschaltung erfolgt nach weiteren 2.000 Verpressungen. Mit der Pressmaschine wurden 42000 Verpres‐ Senden Sie die Pressmaschine zur Inspektion sungen durchgeführt. und Wartung an Ihren nächsten Servicepartner. Die Sicherheitsabschaltung ist aktiviert. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
- Seite 19 Wenn eine Störung auftritt und die Pressmaschine den Pressvorgang nicht beendet, kann über die Rückstelltaste der Rollenkopf wieder in die Ausgangsposition zurückgefahren werden, siehe Ä Kapitel 3.6 „Press‐ vorgang abbrechen“ auf Seite 26. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
- Seite 20 LED-Lampe Die Pressmaschine ist mit einer hellen LED-Lampe ausgestattet. Die LED-Lampe leuchtet, sobald die Start-Taste gedrückt wird. Haltebügel Die Pressmaschine hat zwei Haltebügel, an denen z. B. ein Schultergurt angebracht werden kann. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
-
Seite 21: Handhabung
Die Pressmaschine trocken und frostfrei im mitgelieferten Koffer lagern. Die Pressmaschine sowie das Zubehör vor folgenden äußeren Ein‐ flüssen schützen: Stöße Nässe und Feuchtigkeit Staub und Schmutz Frost und extreme Hitze Chemikalienlösungen und -dämpfe Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... -
Seite 22: Akku Aufladen
Pressmaschine orten (Standortermittlung) Weitere Informationen finden Sie unter viega.de/viega-tool-services. Bei Viega Tool Services registrieren Um die Pressmaschine zusammen mit der App verwenden zu können, müssen Sie sich einmalig bei Viega Tool Services registrieren und einen Betrieb einrichten. ▶ Rufen Sie tool-services.viega.de im Browser auf oder scannen Sie den QR-Code. -
Seite 23: Inbetriebnahme
Den vollständig geladenen Lithium-Ionen-Akku in die Halterung am Griff einlegen. INFO! Mit der Taste zur Kontrolle des Akku-Ladezustands kann der Akku-Ladezustand überprüft werden. Die Anzeige erlischt, sobald die Taste wieder losgelassen wird. ▶ Den Haltebolzen an der Pressbackenaufnahme herausziehen. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... -
Seite 24: Pressvorgang Durchführen
Pressbacke kann zu fehlerhafter Verpressung führen. Überprüfen Sie die Pressbacke vor der Verwendung auf sichtbare Mängel, tauschen Sie die Pressbacke ggf. aus. Verwenden Sie nur zum Pressverbindersystem kompa‐ tible Pressbacken in passender Dimension. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... - Seite 25 Achten Sie auf ausreichend Platz an der Pressstelle. Halten Sie die Pressbackenkontur sowie den Bereich um die Pressstelle frei von Schmutz sowie von Objekten, die eine vollständige Verpressung verhindern können. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
-
Seite 26: Pressvorgang Abbrechen
Rollenkopf in die Ausgangsposition zurückfährt. Entfernen Sie danach den nicht vollständig verpressten Pressverbinder aus der Installation und verwenden Sie einen neuen Pressverbinder. Pressvorgang abbrechen Ein Pressvorgang kann in folgenden Situationen abgebrochen werden: Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... -
Seite 27: Störungen Beheben
Der Ölstand ist zu niedrig. schine beendet den Pressvorgang nicht. * Fehlerhafte oder nicht vollständig verpresste Pressverbinder aus der Installation entfernen. ** Senden Sie die Pressmaschine zur Inspektion und Wartung an Ihren nächsten Servicepartner. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... -
Seite 28: Pflege Und Wartung
Nach jedem Gebrauch die Presskontur der Pressbacken und Press‐ ringe auf Schäden oder sichtbare Abnutzung prüfen. ▶ Die Pressbacken und Pressringe auf Leichtgängigkeit prüfen. ▶ Den funktionsfähigen Zustand aller Pressbacken und Pressringe durch eine Probepressung mit eingelegtem Pressverbinder prüfen. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... -
Seite 29: Inspektion Und Wartung
Bei Störungen kontaktieren Sie einen autorisierten Servicepartner. 3.8.3 Inspektion und Wartung Die Funktionssicherheit, sowie die dauerhafte Dichtheit der Viega Press‐ verbindersysteme hängt maßgeblich von der Funktions- und Betriebssi‐ cherheit der Viega Systempresswerkzeuge ab, dies umfasst Viega Pressmaschine plus Viega Systempressbacke, -ring, -kette und Gelenk‐... -
Seite 30: Entsorgung
Auf den Viega Systempressbacken und Systempressringen befindet sich ein Aufkleber mit dem nächsten Wartungstermin. Halten Sie die Wartungstermine ein, um Sicherheit und Funktion gewährleisten zu können. Der Viega Servicepartner wird nach erfolgter Wartung einen neuen Aufkleber anbringen. Entsorgung Pressmaschinen dürfen nicht als Schrott oder im Hausmüll entsorgt werden. -
Seite 31: Anhang
Richten Sie die Empfangsantenne (Radio/ Fernseh‐ gerät) anders aus oder positionieren Sie sie anders. Vergrößern Sie den Abstand zwischen Gerät und Emp‐ fänger. Halten Sie Rücksprache mit dem Händler oder einem Radio-/TV-Fachmann. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... -
Seite 32: Eg-Konformitätserklärung
Anhang EG-Konformitätserklärung Abb. 8: EG-Konformitätserklärung Pressgun 6 Plus Servicepartner Zur Wartung und Reparatur der Presswerkzeuge wenden Sie sich an den Servicepartner Ihres Landes. Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle... - Seite 33 + 358 (17) 26 48 500 / info@sht.fi Ergon Equipment 102 Kleisthenous & Papafiessa Str, 153 44 Athens A.E.T.E. +30 (210) 604945 4 / astathis@ergon.com.gr Elmes KG Via Artigianale Nord, 6, 39044 Neumarkt +39 (0471) 813399 / info@elmes.it Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
- Seite 34 Unit K, Ashley Drive Bothwell, G71 8BS Glasgow +44 800 587 5121/ hire@mephire.co.uk Broughton Plant Hire & Unit 10, Trade City, Ashton Road, RM3 8UJ Romford, Essex Sales +44 (1708) 383350 / hire@mbroughtonltd.co.uk Pressgun 6 Plus-Pressmaschine mit Akku und Bluetooth Schnittstelle...
