Plasson KRAUSZ HYMAX Montageanleitung

Montageanleitung
HYMAX
(Größe 350 mm - 1500 mm)
Die HYMAX Großkupplung ist eine montagebereite, nicht zugfeste Mehrbereichskupplung, die für die Herstel-
lung von nicht zugfesten Rohrverbindungen in der Wasserversorgung verwendet wird.
Geeignet für Guss, Stahl, PE (nur mit Stützhülse), PVC und AZ (DVGW Technische Mitteilung Hinweis W 396 und
T RGS 519 sind zu beachten) sowie GFK.
HINWEIS: HYMAX nicht für Gas verwenden!
ACHTUNG: Die Kupplung nicht demontieren. Die Schrauben sind mit einer MAG (Anti-Galling)-Trockenbeschich-
tung überzogen, die ein Festfressen verhindert.
Die Schrauben und Muttern nicht einfetten, da die Garantie des Herstellers erlischt.

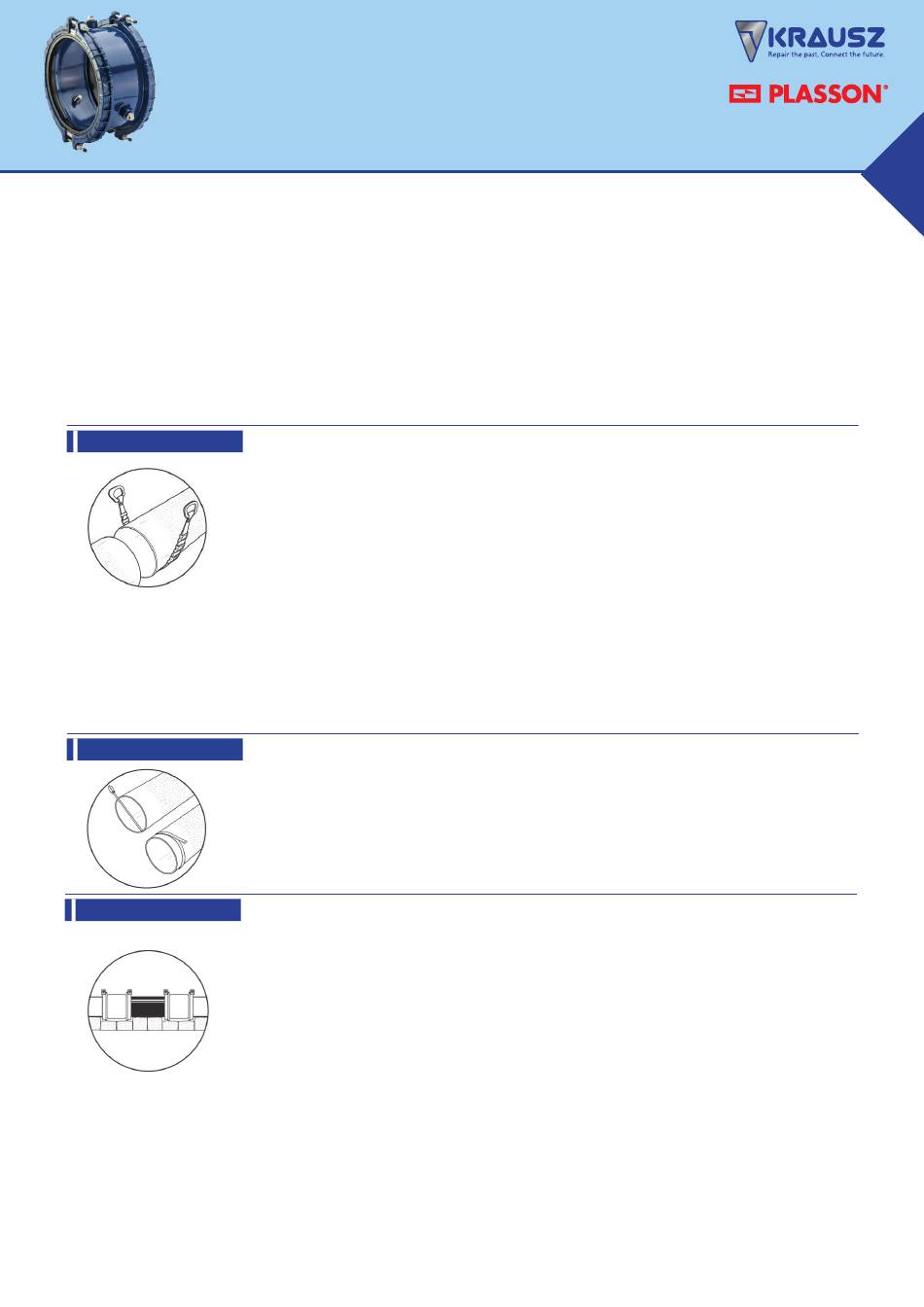

SCHRITT 1
SCHRITT 2
SCHRITT 3
GROSSKUPPLUNG
®
Falls erforderlich, zur Vorbereitung beide Enden des vorhandenen Rohres nach Be-
darf mit Wasser reinigen. Stellen Sie sicher, dass das Rohr nicht unrund ist und frei
von Korrosions-Ablagerungen, Kratzern, Dellen, Flachstellen und anderen Mängeln,
die die ordnungsgemäße Abdichtung der Kupplung beeinträchtigen. Die Dichtigkeit
wird auf unrunden oder beschädigten Rohren unter Umständen beeinträchtigt.
HINWEIS:
Größen 350-600 mm: Außer bei Rohren aus Stahl, PVC und PE muss auf alle Roh-
re mit einer rauen Oberfläche ein DVGW-zugelassenes Gleitmittel für Dichtungen
(DVGW VP 641) aufgetragen werden, um eine ordnungsgemäße Abdichtung zu
gewährleisten.
Größen 650-1500 mm: Auf alle Rohre muss ein DVGW-zugelassenes Gleitmittel
für Dichtungen (DVGW VP 641) aufgetragen werden, um eine ordnungsgemäße
Abdichtung zu gewährleisten.
Messen Sie den Außendurchmesser des Rohres mit einem Maßband ab und ver-
gewissern Sie sich, dass die Dimension der Kupplung mit dem Außendurchmesser
übereinstimmt.
HINWEIS: Der jeweilige anwendbare Spannbereich der Kupplung ist auf dem Pro-
duktschild angegeben.
Die Kupplung vorsichtig aus der Verpackung entnehmen. Vorsichtig handhaben,
um Beschädigungen an der Kupplung zu vermeiden. Nicht verwenden, wenn die
Abschlussringe an der Kupplung nicht zentriert sind!
Die Abschlussringschrauben nicht lösen oder entfernen.
Vergewissern Sie sich, dass die Rohre ordnungsgemäß abgestützt sind. (siehe
Abb.)
HINWEIS: Die HYMAX ist nicht dafür ausgelegt, das Eigengewicht der Rohre
zu tragen.
1
