Dertec FP2SS Schnellinstallationsanleitung Seite 3

Installationsvorschriften
DERTEC FP2SS Serie AC motoren

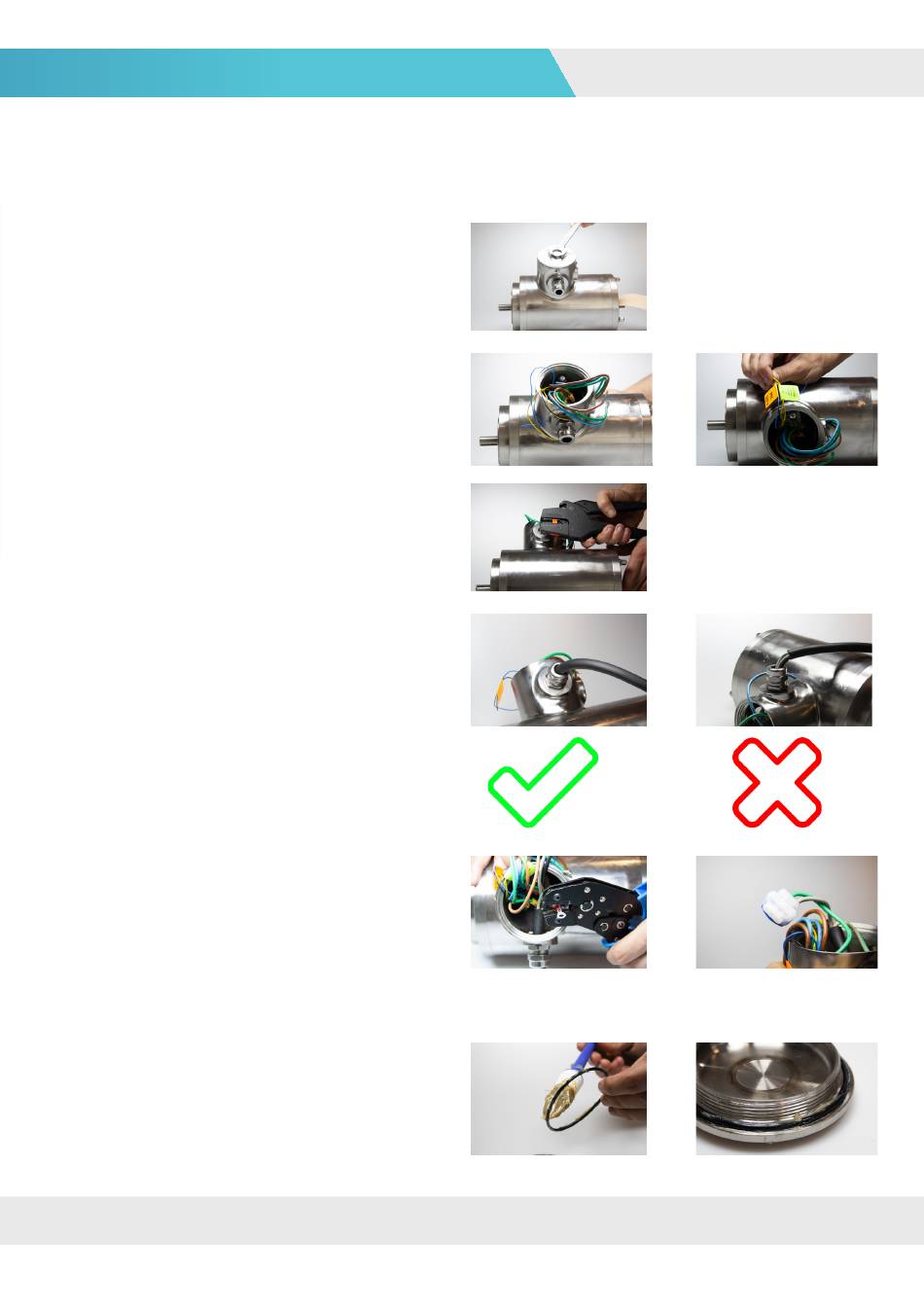

Öffnen Sie den Deckel des Klemmenkastens mit einem geeigneten
Werkzeug.
Vermeiden Sie Beschädigungen von Gewinde und O-Ring.
Das Anschlusskabel und die Aderendhülse müssen für Temperaturen
bis 120°C geeignet sein. Bereiten Sie die Ausläufer der Motorwicklung
für die richtige Verbindung Y bzw. Δ entsprechend dem
Motortypenschild vor. Die rot/schwarz markierten Drähte sind für die
PTC. Die gelb markierten Drähte sind für die
Bimetalle.
Entfernen Sie sorgfältig die Isolierung des Erdungskabels und sorgen
Sie dafür, dass eine für das verwendete Kabel geeignete Kabelöse
mit entsprechendem Durchmesser vorhanden ist. Versehen Sie das
Erdungskabel mit einer Kabelöse. Befestigen Sie die Kabelöse am
Erdungskabel.
Führen Sie das Kabel durch eine geeignete Kabelverschraubung
aus Edelstahl in den Klemmenkasten. Im Beispiel wurde eine
Kabelverschraubung aus Edelstahl verwendet.
Kontrollieren Sie, ob der Durchmesser der Kabelverschraubung mit dem
von Ihnen verwendeten Kabeldurchmesser übereinstimmt.
Achten Sie darauf, dass Montage und Befestigung sorgfältig
durchgeführt werden, um den Schutzgrad zu erreichen.
Wenn die zweite Kabeldurchführung nicht genutzt wird, muss diese
sorgfältig mit der mitgelieferten Edelstahlblindmutter und einem O-Ring
verschlossen werden.
Verbinden Sie die Wicklungsausläufer und die Motordrähte gemäß
Anschlussplan mit geeigneten Schrumpfverbindungen.
Dieselben Anweisungen gelten für die eingebauten PTC und Bimetalle.
Schließen Sie das Erdungskabel an den Erdkontakt am Motor an.
Fetten Sie den O-Ring leicht ein und schließen Sie den Anschlusskasten
mit der Abdeckung. Stellen Sie sicher, dass der O-Ring nicht beschädigt
ist und der Deckel richtig festgezogen ist.
