Inhaltszusammenfassung für Tesla Wall Connector Gen 3

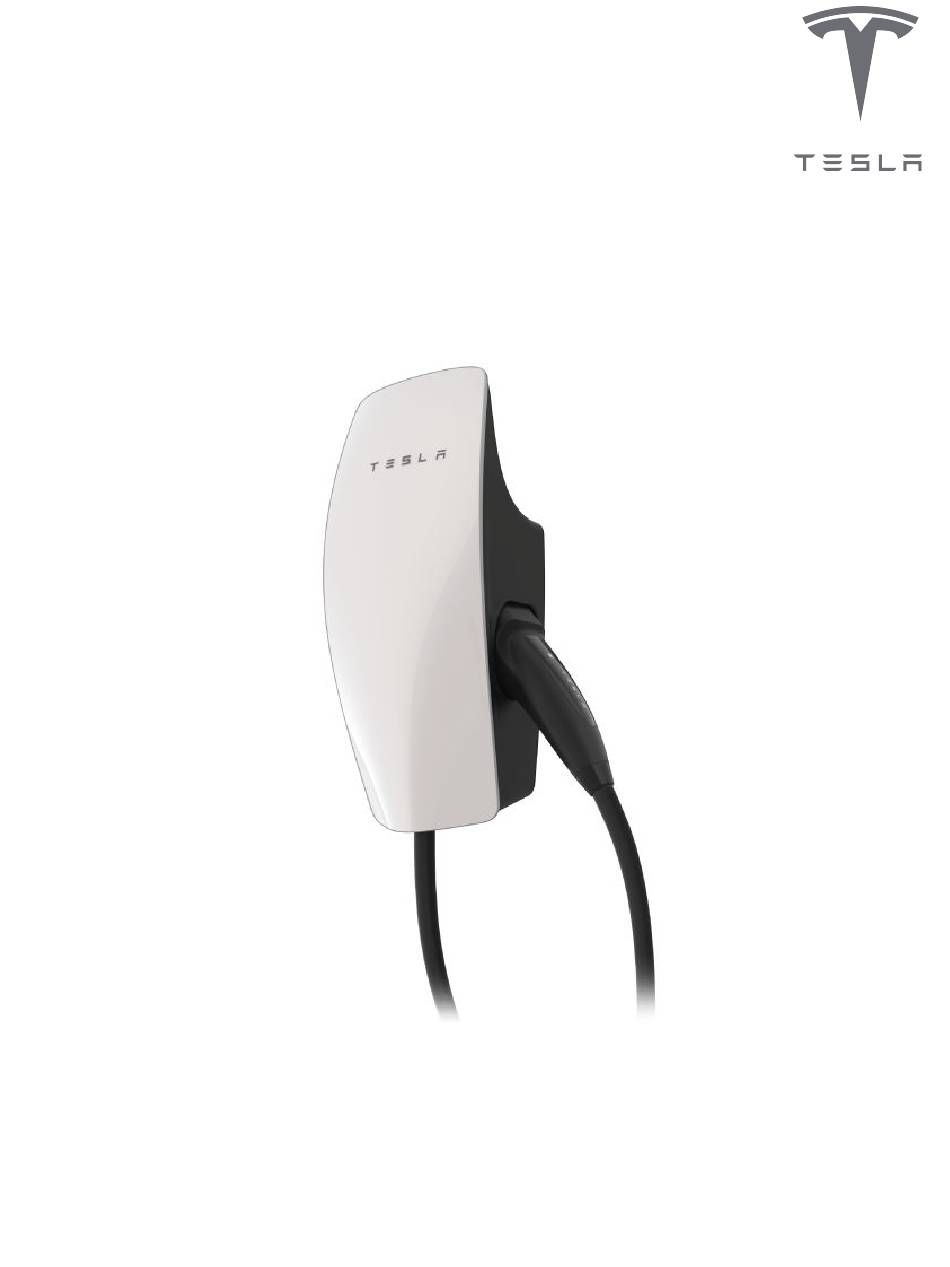

- Seite 1 Handbuch Wall Connector Gen 3 Griff Typ 2, dreiphasig...
-
Seite 2: Inhaltsverzeichnis
Wichtige Sicherheitshinweise......2 Produktspezifikationen........4 Schild des Wall Connector........5 Stromversorgungsoptionen......... 6 Nennwert Leitungsschutzschalter / Max. Ausgangsleistung..........9 Verwendung des Wall Connector...... 11 Funktionen............12 Verbindung...............12 Gehosteter Zugriffspunkt..........12 Lokales Netzwerk............12 Fehlerstromschutzschalter (RCD)........13 Erdüberwachungs-Trennschalter........13 Stromausfälle..............14 Firmware-Updates............14 Temperaturüberwachung..........14 Externe Komponenten des Wall Connector..15 Interne Komponenten des Wall Connector.. -
Seite 3: Wichtige Sicherheitshinweise
Connector besitzt eingebauten Fehlerstrom-Schutzschalter Typ A + DC 6 mA. Dieses Handbuch enthält wichtige Informationen für den Wall Connector Gen 3, die während der Installation, dem Betrieb und der Wartung zu beachten sind. Bitte beachten Sie vor Installation und Verwendung des Wall Connector alle Warnungen und Sicherheitshinweise. - Seite 4 ACHTUNG: Der Wall Connector sollte nur von Fachpersonal installiert werden, das für die Arbeit an elektrischen Systemen geschult und qualifiziert ist. ACHTUNG: Beachten Sie die Lagertemperatur, wenn Sie den Wall Connector bewegen, transportieren oder lagern. Handbuch Wall Connector Gen 3...
-
Seite 5: Produktspezifikationen
-40 ˚C bis 85 ˚C (-40 ˚F bis 185 ˚F) Gehäuseschutzgrad IP 55 Belüftung Nicht erforderlich Trenneinrichtungen Externer Leitungsschutzschalter Fehlerstromerkennung Integriert (Typ A + DC 6 mA) WLAN 2,4 GHz, 802.11b/g/n Zertifikate CE, IEC 61851-1 CB Handbuch Wall Connector Gen 3... -
Seite 6: Schild Des Wall Connector
• TPN: Tesla-Teilenummer • TSN: Tesla-Seriennummer • Eingang: Max. Eingangsleistung • Ausgang: Max. Ausgangsleistung • MAC: Eindeutige MAC-Adresse, die dem Wall Connector zugeordnet wurde • SSID: Eindeutiger WLAN-Zugangspunkt, welcher dem Wall Connector zugeordnet wurde Handbuch Wall Connector Gen 3... -
Seite 7: Stromversorgungsoptionen
230 V L zu N ausgeführt ist, bevor Sie das Gerät einschalten. ANMERKUNG: Der blaue Draht wird gemäß IEC-Standard für Neutral verwendet. Auf manchen Märkten werden möglicherweise andere Farben verwendet, um die Neutral- und Phasenleiter zu kennzeichnen. Handbuch Wall Connector Gen 3... - Seite 8 Neutralleiter eine Phase des Stromnetzes mit dem Neutralanschluss der Wirebox. ACHTUNG: Vergewissern Sie sich, dass die N-Verbindung an den Klemmen der Wirebox als 230 V L zu N ausgeführt ist, bevor Sie das Gerät einschalten. Handbuch Wall Connector Gen 3...
- Seite 9 Klemmen der Wirebox als 230 V L zu N ausgeführt ist, *Wenn Sie eine Verbindung mit einer 230- bevor Sie das Gerät einschalten. V-Deltaschaltung ohne Neutralleiter herstellen, verbinden Sie eine der Phasen mit dem Neutralanschluss der Wirebox. Handbuch Wall Connector Gen 3...
-
Seite 10: Nennwert Leitungsschutzschalter / Max
Jede Stromstärke zwischen 6 A und 32 A kann ausgewählt werden. Geschätzte Leistungsabgabe für verschiedene Netzanschlüsse unten: ANMERKUNG: Manche Tesla-Fahrzeuge ziehen möglicherweise nicht die volle Stromstärke aus der Tesla Ladestation. Die tatsächliche Ladegeschwindigkeit hängt vom Ausgang des Wall Connector und dem eingebauten Ladegerät im Fahrzeug ab. -
Seite 11: Leiter Des Abzweigstromkreises Und Massekabel
Wirebox mit dem Geräte-Erdungsanschluss verbunden werden. Installieren Sie ein Massekabel mit Maßen, die den örtlichen elektrischen Vorschriften entsprechen. ANMERKUNG: Um TT- und IT-Stromnetze zu unterstützen, kann im Rahmen der Inbetriebnahme die Erdungsprüfung deaktiviert werden. Bei TN-Stromnetzen muss die Erdungsprüfung immer aktiviert sein. Handbuch Wall Connector Gen 3... -
Seite 12: Verwendung Des Wall Connector
ANMERKUNG: Damit der Aufladegriff entfernt werden kann, muss das Fahrzeug entriegelt werden. 5. Entfernen Sie den Aufladegriff vom Ladeanschluss des Fahrzeugs. 6. Wickeln Sie das Aufladekabel entgegen dem Uhrzeigersinn um den Wall Connector und setzen Sie den Aufladegriff im Halter ein. Handbuch Wall Connector Gen 3... -
Seite 13: Funktionen
Verbindung Der Wall Connector ist mit einem WLAN ausgestattet, um eine Verbindung zu den lokalen Routern, Fahrzeugen, Mobilgeräten, anderen Wall Connector-Einheiten und anderen Tesla-Produkten herzustellen. Gehosteter Zugriffspunkt Der Wall Connector hostet ein passwortgeschütztes 2,4 GHz 802.11 WPA2-WLAN-Netzwerk, um die Inbetriebnahme und die Verbindung zu anderen Geräten zu vereinfachen. -
Seite 14: Fehlerstromschutzschalter (Rcd)
Strom Probleme verursachen kann (wie bei manchen TT-Netzen mit empfindlichen FI- Schutzschaltern). ANMERKUNG: Bei Installationen in Nordamerika ist die Erdungsüberwachung immer aktiviert. Vorübergehende Probleme wie Erdungsfehler oder Spannungsspitzen aus dem Stromnetz werden selbstständig gelöst. Handbuch Wall Connector Gen 3... -
Seite 15: Stromausfälle
Funktionen einzuführen. Verbinden Sie den Wall Connector mit dem WLAN, um auf die aktuellsten Firmware- Updates zuzugreifen. Siehe Inbetriebnahmeverfahren. Tesla-Fahrzeuge können die Wall Connector-Einheiten mit Firmware-Updates versorgen. Temperaturüberwachung Der Wall Connector überwacht während des Ladevorgangs aktiv die Temperaturen an mehreren Positionen, um die Stabilität der Ladesitzung zu gewährleisten. -
Seite 16: Externe Komponenten Des Wall Connector
EXTERNE KOMPONENTEN DES WALL CONNECTOR „Wall Connector“ bezieht sich auf das Produkt als Ganzes. 1. Blende 2. Lichtleiste (vertikal) 3. Haupteinheit 4. Taste des Ladegriffs 5. Ladegriff Handbuch Wall Connector Gen 3... -
Seite 17: Interne Komponenten Des Wall Connector
INTERNE KOMPONENTEN DES WALL CONNECTOR 1. Kontaktmesser 2. Temperatursensor 3. Leiteranschlüsse 4. Kabelbinderverankerung 5. Schleifkontakte 6. Drainageöffnung der Wirebox (ermöglicht SchutzartTyp 3R) 7. Neutral 8. L1 9. L2 10. L3 11. Erdung Handbuch Wall Connector Gen 3... -
Seite 18: Packungsinhalt
ANMERKUNG: Der Sechskant-Bit, der Kabelbinder und die Befestigungen befinden sich in einem Kunststoffbeutel im Inneren der Wirebox, die an der Haupteinheit des Wall Connector angebracht ist. ANMERKUNG: Dübel werden nicht mitgeliefert. Verwenden Sie 6-mm-Dübel, wenn Sie die Installation auf Beton oder ähnlichen Materialien vornehmen. Handbuch Wall Connector Gen 3... -
Seite 19: Werkzeuge
Bandmaß Bohrer, 5 mm Bohrer, 2,5 mm Bit-Schraubendreher Abisolierzange (bei der Installation an (bei der Installation an Holzwänden) Holzwänden) Wasserwaage Smartphone (mit WLAN) Bohrmaschine Optionale Werkzeuge Stufenbohrer, 29 mm Stufenbohrer, 35 mm Computer (mit WLAN) Handbuch Wall Connector Gen 3... -
Seite 20: Bei Der Installation Zu Beachten
Installieren Sie den Wall Connector mit großzügigem Abstand an allen Seiten, damit das Ladekabel um die Einheit gewickelt und der Ladegriff bequem im seitlichen Dock eingesetzt werden kann. ANMERKUNG: Bei beengten Platzverhältnissen kann in der Nähe des Wall Connector ein Kabel-Organizer installiert werden. Handbuch Wall Connector Gen 3... -
Seite 21: Maximierung Des Wlan-Signalempfangs
Hindernissen zu installieren, welche den WLAN-Signalempfang beeinträchtigen könnten. ANMERKUNG: Wenn ein Mobilgerät sich an einem bestimmten Ort mit einem lokalen WLAN verbinden kann, ist dies ein gutes Zeichen dafür, dass der Wall Connector ebenfalls eine Verbindung herstellen kann. Handbuch Wall Connector Gen 3... -
Seite 22: Kabeleintrittsoptionen
Die Wirebox des Wall Connector verfügt über verschiedene Optionen für den Kabeleintritt. Wählen Sie einen Eintrittspfad und befolgen Sie die Installationsanweisungen auf Grundlage des gewählten Eintrittspfads. 1. Oberer Eintrittspunkt 2. Rückseitige Eintrittspunkte (links und rechts) 3. Unterer Eintrittspunkt Handbuch Wall Connector Gen 3... -
Seite 23: Installationsschritte
ANMERKUNG: Der Installateur ist dafür verantwortlich, für die Installation angemessene Materialien für Kabelkanäle / Armaturen auszuwählen. *Die genauen Positionen hängen von der Kabeleintrittsoption ab Tabelle 4. Für oberen Kabeleintritt Für oberen Eintritt Tabelle 5. Für unteren Kabeleintritt Für unteren Eintritt Handbuch Wall Connector Gen 3... - Seite 24 Tabelle 7. Für rechten hinteren Kabeleintritt Für rechten hinteren Eintritt ACHTUNG: Die Tesla Ladestation ist mit Schutzart IP55 eingestuft und muss nicht abgedichtet werden. Verzichten Sie bei der Installation des Wall Connector auf die Verwendung jeglicher Kleb-, Verbund- und Dichtstoffe. Die beiliegenden Schrauben sind mit Dichtscheiben ausgestattet, die für eine angemessene Abdichtung sorgen.
-
Seite 25: Schritt 4: Dimensionierung Und Verlegung Der Leiterdrähte
ANMERKUNG: Die Farben der Isolierdrähte können je nach Markt variieren. Für oberen Kabeleintritt Die Drahtlängen / -proportionen sind nicht maßstabsgetreu. Für unteren (1), hinteren linken (2) oder hinteren rechten (3) Kabeleintritt Die Drahtlängen / -proportionen sind nicht maßstabsgetreu. Handbuch Wall Connector Gen 3... -
Seite 26: Schritt 5: Abisolieren Und Sichern Der Drähte In Den Wirebox-Anschlüssen
Aderendhülse in der passenden Größe, damit diese sicher angeschlossen werden können. 3. Ziehen Sie jeden Anschluss mithilfe des beiliegenden Bits mit 5,6 Nm fest. Sichern Sie die Drähte mit Kabelbindern in der Serviceschleife links in der Wirebox. Handbuch Wall Connector Gen 3... - Seite 27 Klemmenleiste verlaufen, bevor Sie mit dem nächsten Schritt fortfahren. ANMERKUNG: Auf der Rückseite des Wall Connector befindet sich ein Sensor, um die Klemmenleiste zu überwachen. Jegliche Behinderung durch Drähte oder Kabelbinder kann den Betrieb des Wall Connector beeinträchtigen. Handbuch Wall Connector Gen 3...
-
Seite 28: Schritt 6: Haupteinheit An Der Wirebox Sichern
1. Bringen Sie die Haupteinheit an der Wirebox an. 2. Sichern Sie die Haupteinheit mit den 4 Befestigungen und mithilfe des beigelegten Bits an der Wirebox. Ziehen Sie die Befestigungen mit einem Bit-Schraubendreher handfest an. Handbuch Wall Connector Gen 3... -
Seite 29: Inbetriebnahmeverfahren
4. Befolgen Sie auf dem Bildschirm die Schritte zur Inbetriebnahme im Web-Browser. ANMERKUNG: Wenn der Wall Connector die SSID erneut senden soll, halten Sie den Knopf auf dem Ladestecker 5 Sekunden lang gedrückt, um den Leitungsschutzschalter aus- oder wieder einzuschalten. Handbuch Wall Connector Gen 3... -
Seite 30: Leds Des Wall Connector
Grüne LED blinkt (grün + rot) durchgehend fließend durchgehend ANMERKUNG: Wenn ein roter Punkt angezeigt wird, stellen Sie eine Verbindung zur Inbetriebnahme der Tesla Ladestation her oder gehen Sie die folgende Tabelle mit allen Fehlercodes durch. Handbuch Wall Connector Gen 3... -
Seite 31: Fehlercodes
Blinkt einmal (1x) unterbrochen aufgrund Ladeanschluss des Fahrzeugs auf Schäden oder Hinweise auf unsicherem Strompfad. eingedrungenes Wasser. Wenden Sie sich an Tesla Energy, wenn Aufladen deaktiviert. ein Elektriker das Netzteil geprüft und als technisch einwandfrei abgenommen hat. Prüfen Sie, ob der Wall Connector ordnungsgemäß mit dem Blinkt zweimal Masseanschluss verbunden ist. - Seite 32 (7x) rot das Problem weiterhin besteht und das angeschlossene Fahrzeug von Tesla hergestellt wurde, notieren Sie die VIN des Fahrzeugs sowie die ungefähre Fehlerzeit und wenden Sie sich an Tesla. Wenn das Fahrzeug nicht von Tesla hergestellt wurde, wenden Sie sich an den Fahrzeughersteller.
-
Seite 33: Garantieinformationen
Ladeausrüstung die Erstattung, die Reparatur und den Austausch ab, welcher erforderlich ist, um Herstellungsmängel in einem von Tesla hergestellten und bereitgestellten Wall Connector zu beseitigen, welche im Zeitraum von 48 Monaten bei normalem persönlichen Gebrauch oder im Zeitraum von 12 Monaten bei gewerblicher Verwendung* auftreten. Bei einem von Tesla hergestellten und bereitgestellten Mobilanschluss oder Ladeadapter beträgt der Zeitraum 12 Monate. -
Seite 34: Haftungsbeschränkungen
Garantiezeitraum durch die Reparatur oder den Austausch Ihres Tesla-Steckers oder -Adapters aus. übernimmt Tesla im Rahmen der Garantie für Ladeausrüstung keine Haftung für Schäden in Höhe eines Betrags, der den üblichen Marktpreis des entsprechenden Tesla-Steckers bzw. -Adapters zum Zeitpunkt unmittelbar vor Entdeckung des Schadens übersteigt. - Seite 35 Täuschung zurückzuführen sind; dasselbe gilt für jedwede andere Haftung, die in einem Gericht des zuständigen Gerichtsstands in einem rechtskräftig festgestellten Urteil nachgewiesen wird und gemäß anwendbarem lokalem Recht nicht ausgeschlossen oder beschränkt werden darf. Handbuch Wall Connector Gen 3...
-
Seite 36: Streitbeilegung
• Name und Standort Ihres nächsten Tesla Store und/oder Tesla Service Center • Beschreibung des Defekts • Historie der Versuche, die Sie zusammen mit Tesla unternommen haben, um das Problem zu lösen, oder der Reparaturen oder Servicearbeiten, die nicht von Tesla durchgeführt wurden •... - Seite 37 Version 1.0...
