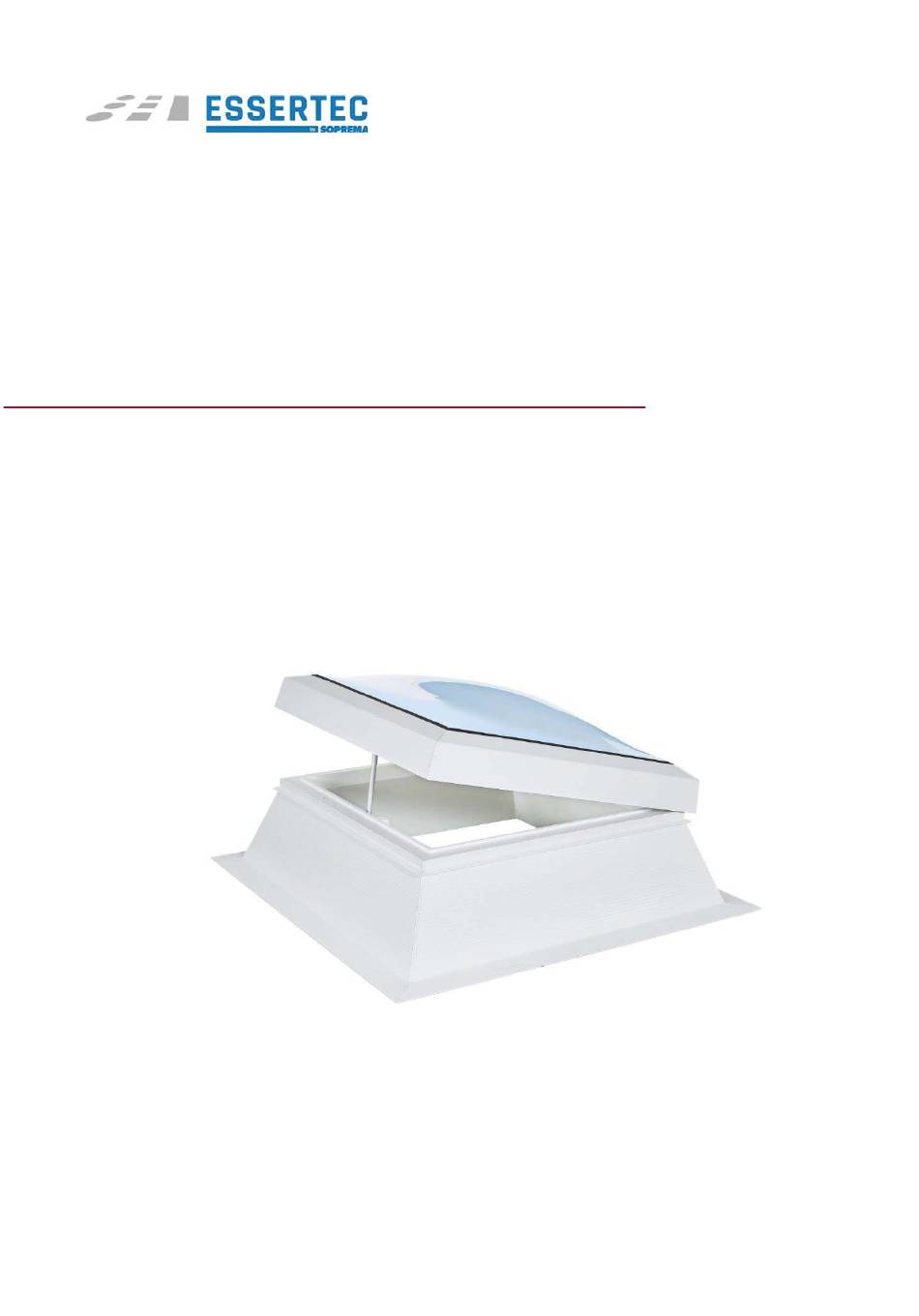

- Seite 1 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS ESSERTEC Öffner-Systeme ESSERTEC opener-systems ® ® essertop / essersky 08/2020 Art.-Nr.: 8005048...
- Seite 2 Vorbemerkung Preliminary note Die Beachtung der nachstehenden Montageanleitung Obeying the following installation instructions gewährleistet eine optimale Funktion und eine lange guarantees ideal operation and a long working life. Lebensdauer. Bitte Lieferumfang auf Vollständigkeit Please check that the deliverables are complete and und Beschädigungen prüfen.
- Seite 3 Montage - Beispiel Elektroöffner Basic 300 Installation retrofit - Example opener Basic 300 PVC-AK: Art.-Nr.: 8002856 1. Konsole befestigen 5. Bolzen und Federstecker einsetzen Mount console Put in cotter pin and bolt er pin 2. Abdeckkappe entfernen ntferne 6. Schließbleche demontieren Remove cover cap Demount striking plates Art.-Nr.: 8004898...
- Seite 4 Vorbereitung zur Montage Preparing for installation Augenschraube immer kontern! Kein Versatz! Always counter the No offset! eyebolt! Schwenkradius beachten! Observe pivoting radius! ESSERTEC Öffner...
- Seite 5 Elektroöffner Basic 300 Opener Basic 300 Pos. Artikelnummer Bezeichnung 8003908 E-Öffner Basic 300 8000405 Augenschraube M8 Auge 6 0902343 Sechskantmutter 8001472 Stellschraube 611457000 Sechskantmutter 8004865 Federstecker 8005181 Lagerbock 892083199/1 Konsole EÖ Basic 8005182 Splintbolzen 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 8005396 Spax Holzschraube 4,5x40 ESSERTEC Öffner...
-
Seite 6: Technische Daten / Technical Data
Technische Daten Technical data Motortyp EÖ Basic 300 Spannung 230 V / 50 Hz Leistungsaufnahme ca. 50 W / 40 VA Schutzart IP 54 S 3 – 3 min. Betriebsart Max. Umgebungstemperatur 60°C Hubkraft 500 N Schließkraft 400 N Hubgeschwindigkeit ca. - Seite 7 Elektroöffner 500 Opener 500 Pos. Artikelnummer Bezeichnung E-Öffner 500 611469000 Buchse 611823000 Augenschraube 611457000 Sechskantmutter M10 610738000 Gewindestift mit Ansatz 8005182 Splintbolzen 8004865 Federstecker 8005181 Lagerbock 8005187 Konsole 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 8005396 Spax Holzschraube 4,5x40 ESSERTEC Öffner...
- Seite 8 Technische Daten Technical data Motortyp EÖ 500 Spannung 230 V AC Frequenz 50 Hz Stromaufnahme 0,92 A Leistung 200 W Schutzart IP 54 Betriebsart Max. Umgebungstemperatur 60°C Hubkraft 500 N Schließkraft 350 N Hublänge ca. 500 mm Max. Zuhaltekraft 2500 N Anschlusskabel H05VV-F 6 x 0,75 mm², 1,2 m lg Farbe...
- Seite 9 Elektroöffner 24-J10 Schubspindel Opener 24-J10 spindledrive Pos. Artikelnummer Bezeichnung Schubspindelantrieb 0901191 Sechskantmutter M5 892044090 Lange Buchse-JM-DC 892044148 Halbrundschraube 8005182 Splintbolzen 8004865 Federstecker 8005181 Lagerbock 892081220/2; Konsole JM-DC RAL:892081220/3 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 8005396 Spax Holzschraube 4,5x40 892017110 Konsole KB 5 inkl. Befestigungsmaterial ESSERTEC Öffner...
- Seite 10 Technische Daten Technical data JM-DC-SYN-1000N- Motortyp JM-DC-1000N-„Hub“ JM-DC-T60-650N-„Hub“ „Hub“ Spannung 24 V DC +30%/-20% 24 V DC +30%/-20% 24 V DC +30%/-20% Stromaufnahme 1,1 A / 26,4 W 2,0 A / 48 W 0,8 A / 19,2 W Schutzart IP 65 IP 65 IP 65 Einschaltdauer...
- Seite 11 Abmessungen Dimension JM-DC-LAIN JM-DC-VDS JM-DC-SYN ESSERTEC Öffner...
- Seite 12 Montage Konsole KB 5 Installation of console KB 5 mit geeigneten Mitteln an Wand befestigen secure it to the wall with appropiate means 1. Konsole mit Öffner befestigen 2. Öffner an Lagerbock befestigen Attach console and opener Mount opener to the bearing block 3.
- Seite 13 Pneumatik - Öffner Pneumatic opener Pos. Artikelnummer Bezeichnung PÖ PVZ 8000405 Augenschraube 0902343 Sechskantmutter M8 611471000 Winkelverschraubung 611483000 Dichtung 8005182 Splintbolzen 8004865 Federstecker 8005181 Lagerbock 892080652/3 Konsole PÖ PVZ 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 8005396 Spax Holzschraube 4,5x40 ESSERTEC Öffner...
- Seite 14 Technishe Daten Technical data Motortyp Pneumatik-Öffner Energie Druckluft; gefiltert, trocken, ölfrei, CO2 Anschlüsse 300 mm / 500 mm / 750 mm / 1000 mm min. Druck 4 bar max. Druck 10 bar max. Hubkraft bei 10 bar 640 N max. Schließkraft bei 10 bar 550 N Haltekraft 6000 N...
- Seite 15 Wanderspindel - Öffner Manual spindle opener Pos. Artikelnummer Bezeichnung 0909981 Wanderspindelöffner 0817153 Linsenkopfschraube M4x8 0817154 Federscheibe 8005182 Splintbolzen 8004865 Federstecker 8005181 Lagerbock 8005185 Konsole Wanderspindel 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 Spax Holzschraube 4,5x40 8005396 Abmessungen Dimension ESSERTEC Öffner...
- Seite 16 Tandemschnellöffner Tandem fast opener Pos. Artikelnummer Bezeichnung Tandemschnellöffner 0817153 Linsenkopfschraube 0817154 Federscheibe 8005182 Splintbolzen 8004865 Federstecker 8005181 Lagerbock 8005185 Konsole Wanderspindel 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 8005396 Spax Holzschraube 4,5x40 0306592 Verbindungswelle 0306593 Teleskopspindel Abmessungen Dimension ESSERTEC GmbH • •...
