Eurotronic Z-Wave Plus Kurzanleitung

Luftgütesensor Z-Wave Plus
Kurzanleitung
Made in Germany
Hinweis: Eine ausführliche Bedienungsanleitung steht Ihnen online zur Verfügung:
https://eurotronic.org/service/downloads/
Lieferumfang
1 x Luftgütesensor Z-Wave Plus
1 x Micro-USB-Kabel
1 x Kurzanleitung
Hinweis! Überprüfen Sie bitte den Lieferumfang auf Vollständigkeit und Unversehrtheit.
SICHERHEITSHINWEIS:
- Der Luftgütesensor ist für die Verwendung in Gebäuden vorgesehen.
- Betreiben Sie den Luftgütesensor nur wie in der Bedienungsanleitung
beschrieben.
- Der Luftgütesensor sollte nur an einem trockenen und staubfreien
Ort ohne direkte Sonneneinstrahlung in Gebrauch genommen werden.
- Betreiben Sie das Gerät nicht weiter, wenn es offensichtliche Beschädigungen
aufweist.
- Der Luftgütesensor darf nicht umgebaut, modifiziert oder geöffnet werden.
- Der Luftgütesensor ist nicht im Sinne eines Gas-Messgerätes zu verwenden.
WARNUNG! VERLETZUNGSGEFAHR!
Wenn Kinder mit dem Luftgütesensor oder der Verpackung spielen, können Sie
Kleinteile verschlucken und ersticken. Lassen Sie Kinder daher nicht mit dem
Luftgütesensor oder der Verpackung spielen.
Produktbeschreibung

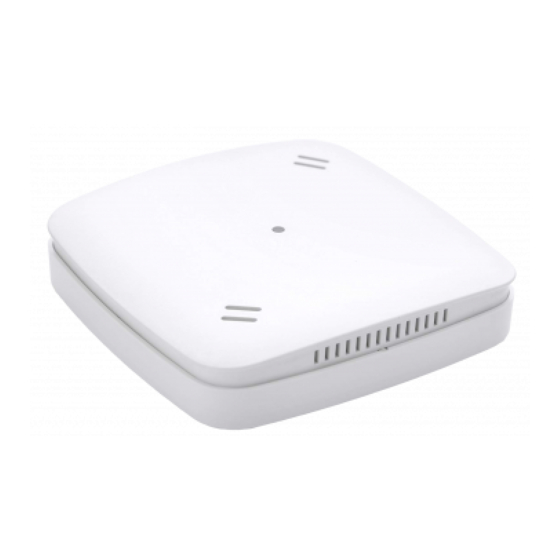

Der Luftgütesensor Z-Wave Plus liefert Informationen zur Bewertung der
Luftqualität, VOC-Werte in ppm (Volotile Organic Components), also flüchtige
Stoffe in der Raumluft. Zusätzlich werden die Raumtemperatur (°C), die
Luftfeuchte (%), CO2-Äquivalent sowie der Taupunkt (°C) zur Auswertung einer
Schimmelwarnung für Wohnäume an das Gateway übertragen.
Bedien- und Anzeigeelemente
Taste Zustand
Netzwerk Dreimal schnell inner-
halb einer Sekunde
betätigen
Netzwerk Für 10 Sekunden ge-
drückt halten.
Farbe Zustand
Rot dauerhaftes Leuchten
Orange dauerhaftes Leuchten
Grün dauerhaftes Leuchten
Rot leuchten für 5 Sekunden
Grün blinken
Grün leuchten für 5 Sekunden
2x Rot 3x Aufleuchten nach-
Grün einander
Stromversorgung
Verbinden Sie das Micro-USB-Kabel und ein Steckernetzteil mit dem
Luftgütesensor und dann mit einer Netzsteckdose. Verwenden Sie für eine
optimale Leistung die in der Originalverpackung mitgelieferten Artikel.
WICHTIG:
Bei der Verwendung des Luftgütesensors ist darauf zu achten, dass der Sensor
nicht vom Stromnetz getrennt wird, denn die ersten 12 Betriebsstunden lernt
Kontaktmöglichkeiten Kundenservice:
Eurotronic Technology GmbH
Südweg 1 | 36396 Steinau-Ulmbach
Telefon: +49 (0) 6667 91847-0
E-Mail: info@eurotronic.org
Internet: www.eurotronic.org
Bedeutung
Einem Netzwerk beitreten bzw. ein Netzwerk
verlassen.
Luftgütesensor auf Werkseinstellungen zurück-
setzen.
Bedeutung
Die Luftgüte ist schlecht. Lüften empfohlen. (Die
Ausgabe der Luftqualität über die Status LED kann
mit der Configuration Befehlsklasse deaktiviert
werden).
Die Luftgüte ist beeinträchtigt. (Die Ausgabe der
Luftqualität über die Status LED kann mit der Confi-
guration Befehlsklasse deaktiviert werden).
Die Luftgüte ist gut. (Die Ausgabe der Luftqualität
über die Status LED kann mit der Configuration
Befehlsklasse deaktiviert werden).
Ein Vorgang ist gescheitert / wurde nicht erfolg-
reich beendet.
Netzwerkvorgang (Beitreten / Verlassen) wird
ausgeführt.
Ein Vorgang wurde erfolgreich abgeschlossen.
Werkseinstellungen wurden wiederhergestellt.
der Sensor Ihr entsprechendes Raumprofil und auch hieraus resultierende
Luftqualitätsschwankungen über einen sich selbst kalibrierenden Algorithmus.
Nach diesen 12 Stunden garantiert Ihnen der Sensor präzise Messergebnisse.
Bei einer Unterbrechung der Spannungsversorgung startet dieser
Kalibrierungsvorgang erneut.
Bitte achten Sie außerdem darauf, dass der Raum, in dem der Luftgütesensor
betrieben wird, mindestens einmal wöchentlich kräftig gelüftet wird.
Dies ist wichtig für den lernenden Algorithmus des Sensors.
Hinweis: Bei lang anhaltend hohen Messwerten kann eine manuelle
Neukalibrierung hilfreich sein. Unterbrechen Sie dafür kurz die Stromversorgung.
Nach 12 Stunden garantiert Ihnen der Sensor wieder präzise Messergebnisse.
Hinzufügen zu einem Z-Wave Netzwerk (Inclusion)
1. Bringen Sie Ihren primären Z-Wave Controller in den Hinzufügemodus
(Inclusion).
2. Betätigen Sie die Netzwerktaste des Luftgütesensor Z-Wave Plus dreimal
hintereinander innerhalb einer Sekunde.
3. Im Erfolgsfall leuchtet die grüne LED für 5 Sekunden auf. Anderenfalls leuchtet
die rote LED für 5 Sekunden auf.
Entfernen aus dem Z-Wave Netzwerk (Exclusion)
1. Bringen Sie Ihren Z-Wave Controller bitte in den Entfernmodus (Exclusion).
2. Betätigen Sie die Netzwerktaste des Luftgütesensor Z-Wave Plus dreimal
hintereinander innerhalb einer Sekunde.
3. Im Erfolgsfall leuchtet die grüne LED für 5 Sekunden auf. Anderenfalls leuchtet
die rote LED für 5 Sekunden auf.
Hilfe und Fehlermeldungen
Die rote LED leuchtet für 5 Sekunden: Ein Vorgang ist gescheitert/ wurde nicht
erfolgreich beendet.
- Stellen Sie sicher, dass die maximale Reichweite nicht überschritten wurde und
dass keine Hindernisse auf dem Weg des Signals stören.
Wiederholen Sie den Vorgang bei Bedarf.
-
Technische Daten
Bezeichnung Luftgütesensor Z-Wave Plus
EAN 42 600 127 112 64
Artikelnummer 700088
Versorgungsspannung Steckernetzteil
Funkfrequenz 868,42 MHz
Sendeleistung +4dBm
Wirkungsweise Type 1
Abmessungen 68 x 68 x 17 mm
Gewicht 47,7g
Schutzart IP20
Verschmutzungsgrad 2
Technische Änderungen jederzeit vorbehalten. Kompatibilitätsangaben ohne Gewähr.
RECHTLICHE HINWEISE
Umweltschutz
Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien 2012/19/EU
in nationales Recht gilt Folgendes:
Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll
entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische
und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten,
öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten
dazu regelt das jeweilige Landesrecht.
Verpackung entsorgen
Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton
zum Altpapier, Folien in die Wertstoffsammlung.
Konformitätserklärung
Hiermit erklärt die Eurotronic Technology GmbH, dass der Luftgütesensor
Z-Wave Plus der Richtlinie 2014/53/EU entspricht. Der vollständige Text
der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
https://eurotronic.org/service/downloads/.
Garantiehinweis
Die Garantiezeit beträgt 24 Monate und beginnt am Tag des Kaufs. Bitte
bewahren Sie den Kassenbon als Nachweis für den Kauf gut auf. Während der
Garantiezeit können defekte Geräte ausreichend frankiert an die oben stehende
Serviceadresse gesandt werden. Sie erhalten dann ein neues oder repariertes
Gerät kostenlos zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein
neuer Garantiezeitraum.
Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte
Gerät zwecks Reparatur ausreichend frankiert an die angegebene Adresse zu
senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.
