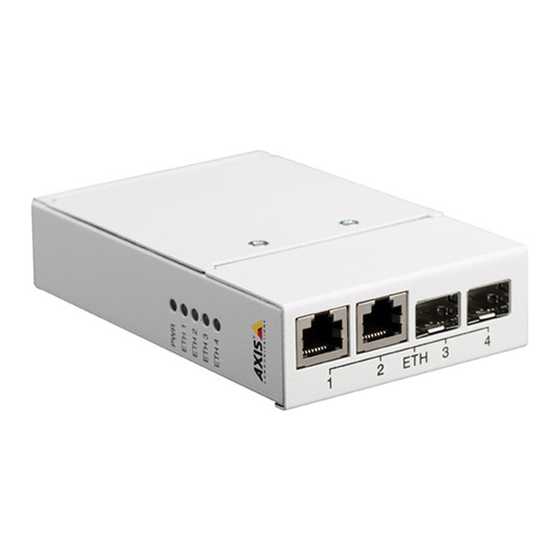

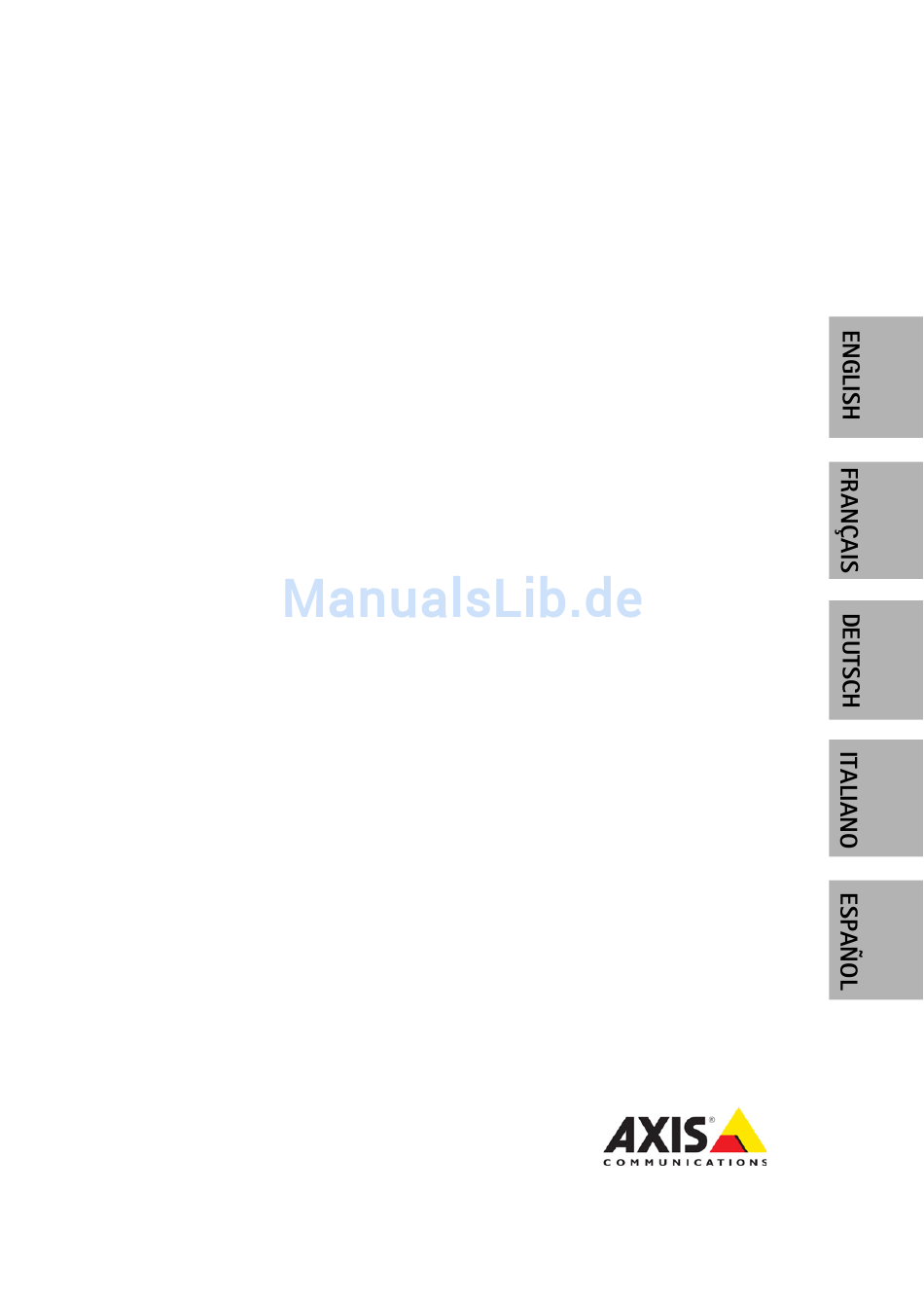

- Seite 1 INSTALLATION GUIDE AXIS T8604 Media Converter Switch...
- Seite 2 This equipment generates, uses, preparation of this document. Please inform and can radiate radio frequency energy and, if your local Axis office of any inaccuracies or not installed and used in accordance with the omissions. Axis Communications AB cannot be...
- Seite 3 • find answers to resolved problems in the FAQ database. Search by product, category, or phrase • report problems to Axis support staff by logging in to your private support area • chat with Axis support staff (selected countries only)
- Seite 5 • Use only spare parts provided by or recommended by Axis. • Do not attempt to repair the product by yourself, contact Axis or your Axis reseller for service matters. • This Axis product shall be used in compliance with local laws and regulations.
-
Seite 7: Installation Steps
AXIS T8604 Page 7 AXIS T8604 Installation Guide This Installation Guide provides instructions for installing AXIS T8604 Media Converter Switch on your network. Installation Steps Check the package contents against the list below. Hardware overview. See page 8. Install the hardware. See page 10. -
Seite 8: Hardware Overview
However, removing the cover is not necessary because the dip switches shall be left in their original positions (position B) unless connecting one or more ports to AXIS Q6032-C/Q6034-C/Q6035-C and AXIS T8605. For more information, see AXIS Q6032-C/Q6034-C/Q6035-C User Manuals. - Seite 9 AXIS T8604 Page 9 Connectors Power connector (DC input) - 2-pin terminal block for power input. Function Notes Specifications DC input Ground 12 V DC Power in from Max load = 0.3 A power supply (sold 12 - 13.2 V DC, min 3.5 W...
-
Seite 10: Install The Hardware
Page 10 AXIS T8604 Install the Hardware • The media converter switch shall be installed in an environment pro- tected against dust and water, for example indoors or in an appropriate cabinet. • The media converter switch shall be connected using shielded network cables (STP) intended for their specific use. - Seite 11 AXIS T8604 Page 11 Connect the power cable to the power connector (DC input). Earth the switch by connecting to the ground screw. Make sure the LED indicators on the media converter switch indicate the correct conditions. For information, see LED Indicators, on page 9.
-
Seite 12: Technical Specifications
Page 12 AXIS T8604 Technical specifications Function/group Item Specifications Media converter Model AXIS T8604 switch General Casing Metal Power 12–13.2 V DC, max 3.5 W Connectors 2x RJ-45 connectors (10/100 Mbps)* 2x SFP connectors (100/1000 Mbps) for SFP fiber optic modules or SFP to... -
Seite 13: Further Information
AXIS T8604 Page 13 Further Information Visit Axis learning center www.axis.com/academy for useful trainings, webinars, tutorials and guides Warranty For information about Axis’ product warranty and thereto related information, see www.axis.com/warranty... -
Seite 15: Mesures De Sécurité
• Conservez le produit Axis dans un environnement sec et aéré. • Évitez d'exposer le produit Axis aux vibrations, aux chocs ou à une forte pres- sion. N'installez pas le produit sur un support instable, ou des surfaces ou des murs instables ou vibrants, car cela pourrait l'endommager. -
Seite 17: Procédure D'installation
Page 17 Axis T8604 Guide d'installation Ce Guide d'installation fournit des instructions pour l'installation du Convertisseur de media Axis T8604 sur votre réseau. Procédure d’installation Vérifiez le contenu de l’emballage avec la liste ci-dessous. Aperçu du matériel. Reportez-vous à la section page 18. -
Seite 18: Présentation Du Matériel
être laissés dans leur position initiale (position B) sauf si vous connectez un ou plusieurs ports à l' AXIS Q6032-C/ Q6034-C/Q6035-C et à l' AXIS T8605. Pour en savoir plus, consultez les manuels de... - Seite 19 Axis T8604 Page 19 Connecteurs Connecteur d'alimentation (entrée CC) - Prise à 2 broches pour l'entrée de courant. Fonction Broche Remarques Caractéristiques techniques Entrée CC Mise à la terre (Terre) 12 V CC Entrée de courant Charge max = 0.3 A provenant de 12 - 13,2 V CC, min 3.5 W...
-
Seite 20: Installation Du Matériel
Page 20 Axis T8604 Installation du matériel • Le convertisseur de media doit être installé dans un environnement protégé contre la poussière et l'eau, par exemple en intérieur ou dans une armoire. • Le convertisseur de media doit être connecté au réseau à l'aide de câbles blindés (STP) prévus pour cette utilisation spécifique. - Seite 21 Axis T8604 Page 21 Connectez le câble d'alimentation au connecteur d'alimentation (Entrée CC). Câblez le convertisseur à la terre en le connectant à la vis de mise à la terre. Assurez-vous que les voyants DEL sur le convertisseur de média indiquent les conditions appropriées.
-
Seite 22: Caractéristiques Techniques
Page 22 Axis T8604 Caractéristiques techniques Fonction/groupe Article Caractéristiques techniques Interrupteur du Modèle Axis T8604 Convertisseur de média Général Boîtier Métal Alimentation 12-13,2 V CC, max. 3,5 W Connecteurs 2X connecteurs RJ-45 (10/100 Mbits) * 2X connecteurs SFP (100/1000 Mbits) -
Seite 23: Plus D'informations
Page 23 Plus d’informations Visitez le centre d'apprentissage AXIS sur www.axis.com/academy pour des formations utiles, des webinars, des tutoriels et des guides Garantie Pour plus d'informations à propos de la garantie du produit Axis et des information s'y rapportant, voir www.axis.com/warranty... -
Seite 25: Sicherheitsvorkehrungen
• Verwenden Sie dieses Axis-Produkt unter Beachtung der vor Ort geltenden rechtlichen Bestimmungen. • Um dieses Axis-Produkt im Freien verwenden zu können, muss es in einem zugelassenen Außengehäuse installiert werden. • Das Axis Produkt sollte nur von geschultem Fachpersonal installiert werden. -
Seite 27: Installationsschritte
AXIS T8604 Seite 27 AXIS T8604 Installationsanleitung Diese Anleitung enthält die Anweisungen zur Installation AXIS T8604 Medien- Umschalter auf Ihrem Netz. Installationsschritte Prüfen Sie den Packungsinhalt anhand der nachfolgenden Liste. Hardwareübersicht. Siehe Seite 28. Installieren der Hardware. Siehe Seite 30. -
Seite 28: Hardwareübersicht
Entfernen der Abdeckung zugreifen kann. Es ist jedoch nicht notwendig die Abdeckung zu entfernen, da der Dip-Schalter in seiner ursprünglichen Position (Position B) verbleiben sollte, es sei denn, man verbindet eine oder mehrere Schnittstellen mit Axis Q6032-C/Q6034-C/Q6035-C und Axis T8605. Für weitere Informationen lesen Sie bitte das Axis Q6032-C/Q6034-C/Q6035-C Benutzerhandbuch. - Seite 29 AXIS T8604 Seite 29 Anschlüsse Netzanschluss (Gleichstromeingang) - 2-polige Klemmenleiste für Stromeingang. Funktion Hinweise Spezifikationen Gleichstrom- Masse Masse eingang (GND) 12 V DC Stromeingang Max. Stromstärke = 0.3 A von Stromquelle 12–13,2 V Gleichstrom, (separat min 3.5 W angeboten) Netzwerkanschluss RJ-45 (extern) - Zwei RJ-45 Anschlüsse (10Base-T/100Base- TX) für Netzwerkanschluss.
-
Seite 30: Installieren Der Hardware
Seite 30 AXIS T8604 Installieren der Hardware • Der Medien-Umschalter sollte in einem gegen Staub und Wasser geschützten Umfeld installiert werden, zum Beispiel im Haus oder in einem passenden Gehäuse. • Der Medien-Umschalter muss mit geschirmten Netzwerkkabeln (STP), nach ihrer bestimmungsgemäßen Verwendung, verbunden werden. - Seite 31 AXIS T8604 Seite 31 Verbinden Sie das Netzkabel mit dem Stromanschluss (DC Eingang). Erden Sie den Schalter durch eine Verbindung mit der Erdungsschraube. Stellen Sie sicher, dass die LED-Anzeigen im Medien-Umschalter die korrekten Bedingungen anzeigen. Weitere Informationen finden Sie unter LED-Anzeigen, auf Seite 29.
-
Seite 32: Technische Daten
Seite 32 AXIS T8604 Technische Daten Funktion/ Artikel Spezifikationen Gruppe Medien- Modell AXIS T8604 Umschalter Allgemeines Gehäuse Metall Netzspannung 12–13.2 V DC, Max. 3,5 W Anschlüsse 2x RJ-45 Anschlüsse (10/100 Mbps)* 2x SFP Anschlüsse (100/1000 Mbps) für die SFP faseroptischen Module oder SFP... -
Seite 33: Weitere Informationen
AXIS T8604 Seite 33 Weitere Informationen Im Axis Lernzentrum unter www.axis.com/academy finden Sie hilfreiche Schulungen, Webinare, Lernprogramme und Anleitungen Garantie Informationen zur Axis Produktgarantie finden Sie unter www.axis.com/warranty... - Seite 35 • Conservare il prodotto Axis in un ambiente asciutto e ben ventilato. • Evitare di esporre il prodotto Axis alle vibrazioni, agli urti o a forte pressione. Non installare il prodotto su staffe instabili, superfici o pareti instabili o vibranti, poiché...
-
Seite 37: Procedura Di Installazione
Pagina 37 AXIS T8604 Guida all'installazione Questo documento fornisce le istruzioni necessarie per installare l'unità Switch media converter AXIS T8604 nella rete in uso. Procedura di installazione Controllare il contenuto della confezione con l'elenco che segue. Panoramica dell’hardware. Vedere pagina 38. -
Seite 38: Panoramica Dell'hardware
Tuttavia, non è necessario rimuovere la copertura in quanto i dip switch devono restare nelle posizione iniziali (posizione B) a meno che non si colleghino una o più porte all'unità AXIS Q6032-C/Q6034-C/Q6035-C e all'unità AXIS T8605. Per maggiori informazioni leggere i manuali d'uso delle unità AXIS Q6032-C/Q6034-C/Q6035-C. - Seite 39 AXIS T8604 Pagina 39 Connettori Morsettiera di alimentazione (ingresso CC) - Morsettiera di alimentazione a 2 pin per ingresso alimentazione. Funzione Note Specifiche Ingresso Terra 12 V CC Alimentazione Carico max = 0,3 A dall'alimentatore 12 - 13,2 V CC, min 3,5 W...
-
Seite 40: Installazione Dell'hardware
Pagina 40 AXIS T8604 Installazione dell'hardware • Lo switch media converter dovrà essere installato in un ambiente protetto dalla polvere e dall'acqua, ad esempio all'interno o in un armadietto adatto. • Lo switch media converter dovrà essere connesso usando cavi di rete schermati (STP) adatti all'uso specifico. - Seite 41 AXIS T8604 Pagina 41 Connettere il cavo di alimentazione al connettore di alimentazione (ingresso CC). Mettere a terra lo switch usando la vite di terra. Verificare che gli indicatori LED dello switch media converter visualizzino le condizioni corrette. Per maggiori informazioni, vedere Indicatori LED, a pagina...
-
Seite 42: Specifiche Tecniche
Pagina 42 AXIS T8604 Specifiche tecniche Funzione/ Elemento Specifiche gruppo Switch media Modello AXIS T8604 converter Caratteristiche Involucro Metallo generali Alimentazione 12-13,2 V CC, max 3,5 W Connettori 2 Connettori RJ-45 (10/100 Mbps)* 2 Connettori SFP (100/1000 Mbps) per moduli SFP a fibra ottica o moduli SFP... -
Seite 43: Ulteriori Informazioni
AXIS T8604 Pagina 43 Ulteriori informazioni Per utili corsi di formazione, webinar, tutorial e guide, visitare il centro di apprendimento di Axis all'indirizzo www.axis.com/academy. Garanzia Per informazioni sulla garanzia del prodotto Axis e le relative informazioni, visitare il sito www.axis.com/warranty... -
Seite 45: Medidas Preventivas
• La instalación del producto Axis debe realizarla un profesional cualificado. Siga las normativas nacionales y locales aplicables para la instalación. Transporte • A la hora de transportar el producto Axis, utilice el embalaje original o uno equivalente para no dañar el producto. -
Seite 47: Pasos Para La Instalación
Guía de instalación AXIS T8604 Esta guía de instalación proporciona las instrucciones necesarias para instalar el switch convertidor de medios AXIS T8604 en su red. Pasos para la instalación Verifique el contenido del paquete cotejándolo con la lista que aparece más abajo. -
Seite 48: Presentación Del Hardware
No obstante, no es necesario quitar la cubierta ya que los switches DIP deben mantenerse en su posición original (posición B) a menos que conecte uno o más puertos para AXIS Q6032-C/Q6034-C/Q6035-C y AXIS T8605. Para más información, vea los manuales de usuario de AXIS Q6032-C/Q6034-C/... - Seite 49 AXIS T8604 Página 49 Conectores Conector de alimentación (entrada de CC) - Bloque de terminales de 2 pines para la entrada de alimentación. Función Pines Notas Especificaciones Entrada CC Masa Masa 12 V CC Entrada de Carga máx. = 0,3 A alimentación...
-
Seite 50: Instalación Del Hardware
Página 50 AXIS T8604 Instalación del hardware • El switch convertidor de medios se instalará en un entorno protegido del polvo y el agua, por ejemplo, en interiores o en un armario apropiado. • El switch convertidor de medios debe conectarse con cables de red blindados (STP) destinados para su uso específico. - Seite 51 AXIS T8604 Página 51 Conecte a tierra el switch conectándolo al tornillo de masa. Asegúrese de que los indicadores LED del switch convertidor de medios indiquen las condiciones adecuadas. Para obtener más información, consulte la sección Indicadores LED, en la página 49.
-
Seite 52: Especificaciones Técnicas
Página 52 AXIS T8604 Especificaciones técnicas Función/Grupo Artículo Especificaciones Switch Modelo AXIS T8604 convertidor de medios Generales Carcasa Metálica Alimentación 12-13,2 V CC, máx. 3,5 W Conectores 2 conectores RJ-45 (10/100 Mbps)* 2 conectores SFP (100/1000 Mbps) para los módulos SFP de fibra óptica o SFP para módulos de cobre... -
Seite 53: Más Información
AXIS T8604 Página 53 Más información Visite el centro de formación de Axis en www.axis.com/academy para consultar cursos, seminarios web, tutoriales y guías Garantía Para obtener información acerca de la garantía del producto de Axis e información relacionada, vea www.axis.com/warranty... - Seite 56 Installation Guide Ver.1.1 AXIS T8604 Printed: October 2012 © Axis Communications AB, 2012 Part No. 49186...
